Стенд П-08 - для сборки и сварки дышла.

200

Стенд П-08 габаритными размерами 1818х1158х516, массой 120 кг, предназначен для сборки и сварки дышла подкатной тележки тракторного прицепа 2ПТС-8.10 (двухосный г/п 8…10т) в мелкосерийном производстве. Представлен двумя вариантами под разные прицепные серьги. Стенд может быть интересен тем, кто занимается изготовлением рамной техники и интересуется оформлением чертежей подобного формата.

3D Модели Производство

Автор

Андрей Ленин

Дата

23.03.2025

Язык

Русский

Состав

Модели 3Д сборок и деталей, комплект чертежей

Софт

КОМПАС-3D 16.1 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

100
- П-08.100 - Рама.a3d
- П-08.100 - Рама.spw
- П-08.100 СБ - Рама Сборочный чертеж.cdw
- 110
  - П-08.110 - Брус.a3d
  - П-08.110 - Брус.spw
  - П-08.110 СБ - Брус Сборочный чертеж.cdw
  - П-08.110-01 - Брус.a3d
  - П-08.111 - Балка.m3d
  - П-08.111-01 - Балка.m3d
Петля Тур
- Втулка.m3d
- Масленка 1.2.Ц6 ГОСТ 19853-74.m3d
- Петля.a3d
- Серьга 1.m3d
- Серьга.m3d
200
- П-08.004 - Держатель.m3d
- П-08.200 - Держатель.a3d
- П-08.200 - Держатель.spw
- П-08.200 СБ - Держатель Сборочный чертеж.cdw
- П-08.201 - Пластина.cdw
- П-08.201 - Пластина.m3d
- П-08.202 - Втулка.cdw
- П-08.202 - Втулка.m3d
300
- П-08.300 - Держатель.a3d
- П-08.300 - Держатель.spw
- П-08.300 СБ - Держатель Сборочный чертеж.cdw
- П-08.301 - Пластина.cdw
- П-08.301 - Пластина.m3d
- П-08.302 - Бобышка.cdw
- П-08.302 - Бобышка.m3d
400
- П-08.400 - Держатель.a3d
- П-08.400 - Держатель.spw
- П-08.400 СБ - Держатель Сборочный чертеж.cdw
- П-08.401 - Втулка.cdw
- П-08.401 - Втулка.m3d
- 420
  - П-08.420 - Ложемент.a3d
  - П-08.420 - Ложемент.spw
  - П-08.420 СБ - Ложемент Сборочный чертеж.cdw
  - П-08.421 - Пластина.cdw
  - П-08.421 - Пластина.m3d
  - П-08.422 - Втулка.cdw
  - П-08.422 - Втулка.m3d
- 410
  - П-08.410 - Болт.a3d
  - П-08.410 - Болт.spw
  - П-08.410 СБ - Болт Сборочный чертеж.cdw
  - П-08.411 - Ручка.cdw
  - П-08.411 - Ручка.m3d
Деталь опора.m3d
Деталь плита.m3d
Деталь пята.m3d

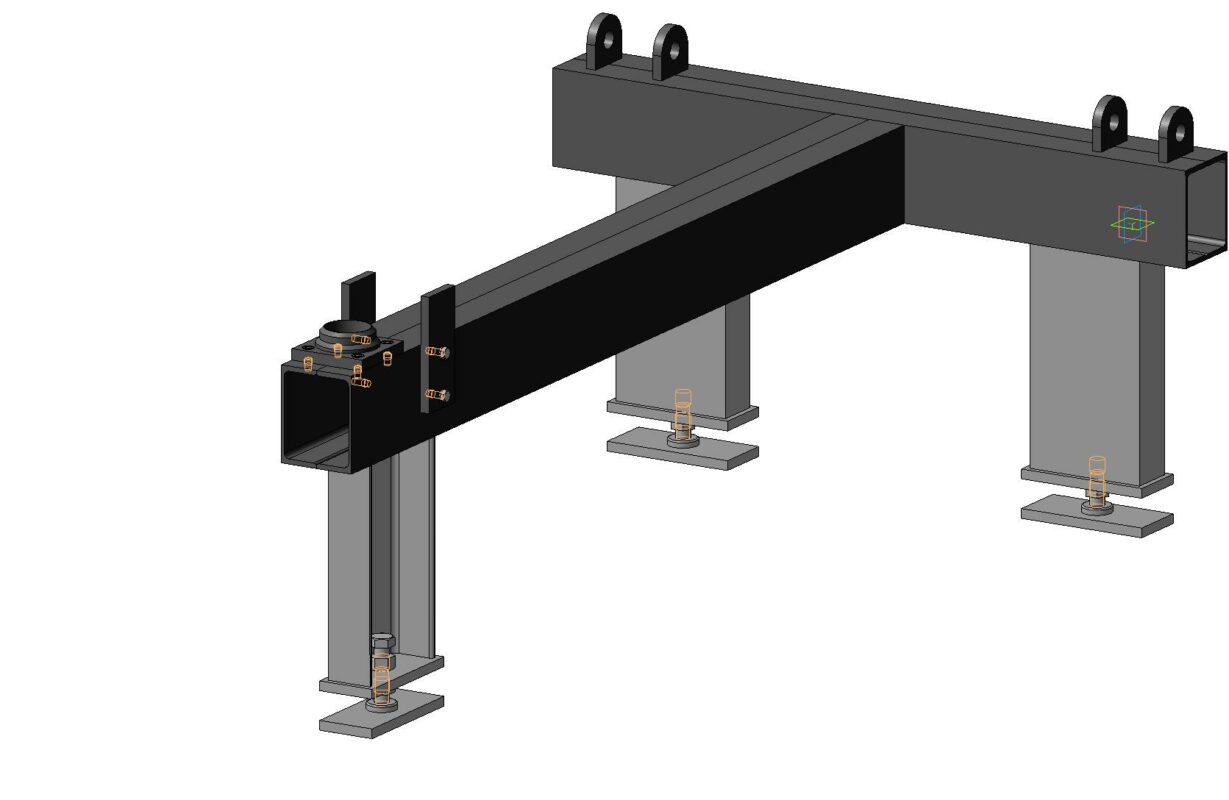

П-08.000 - Стенд для сборки и сварки дышла,.jpg
П-08.000 - Стенд для сборки и сварки дышла.a3d

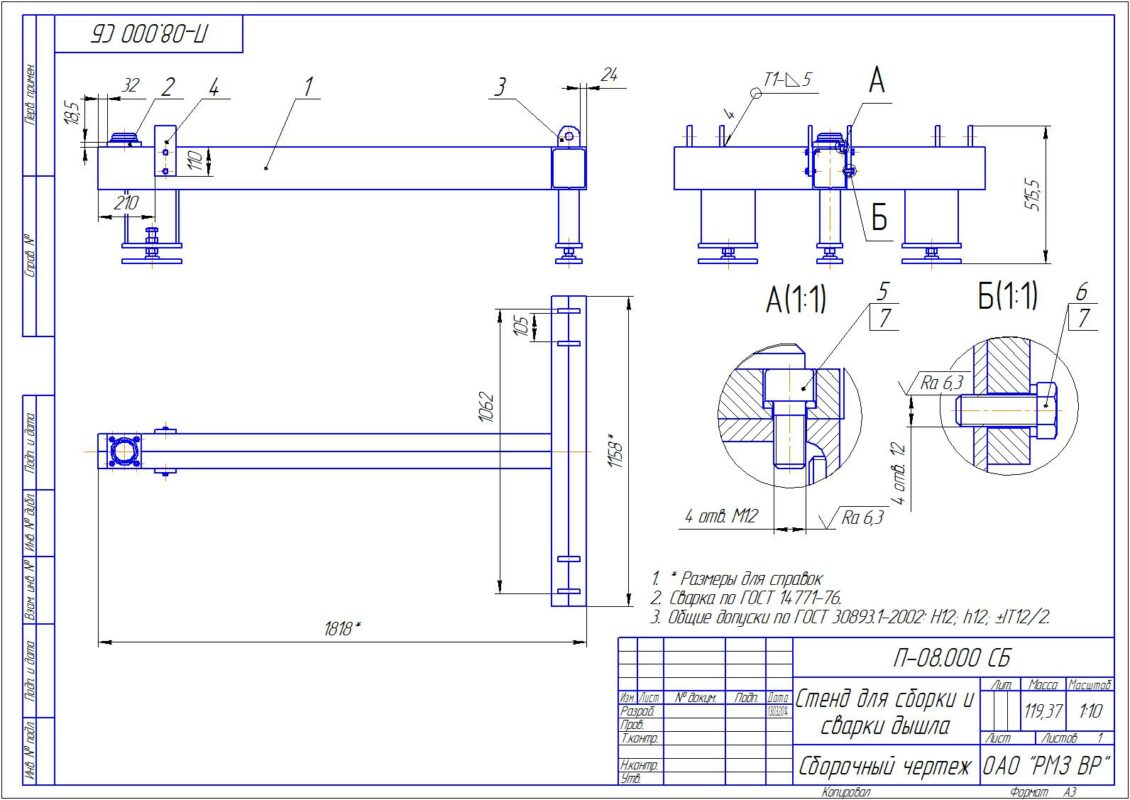

П-08.000 - Стенд для сборки и сварки дышла.cdw
П-08.000 - Стенд для сборки и сварки дышла.jpg
П-08.000 - Стенд для сборки и сварки дышла.spw

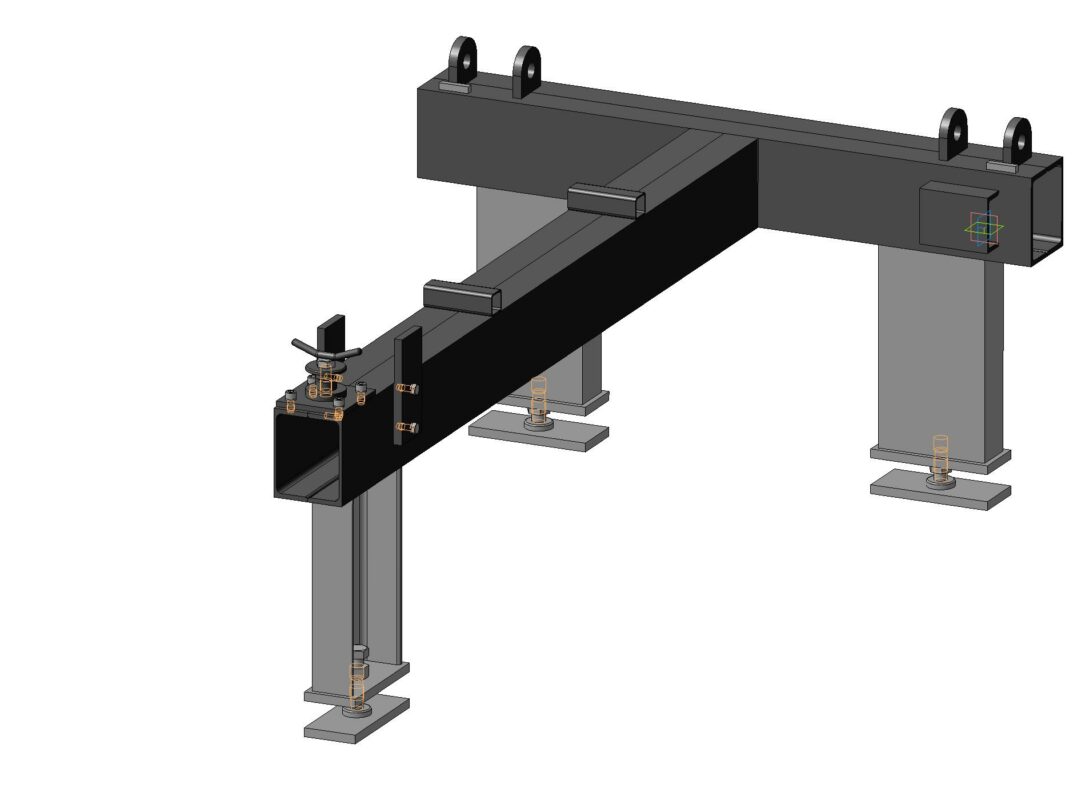

П-08.000А - Стенд для сборки и сварки дышла.a3d
П-08.000А - Стенд для сборки и сварки дышла.jpg
П-08.000А - Стенд для сборки и сварки дышла.spw

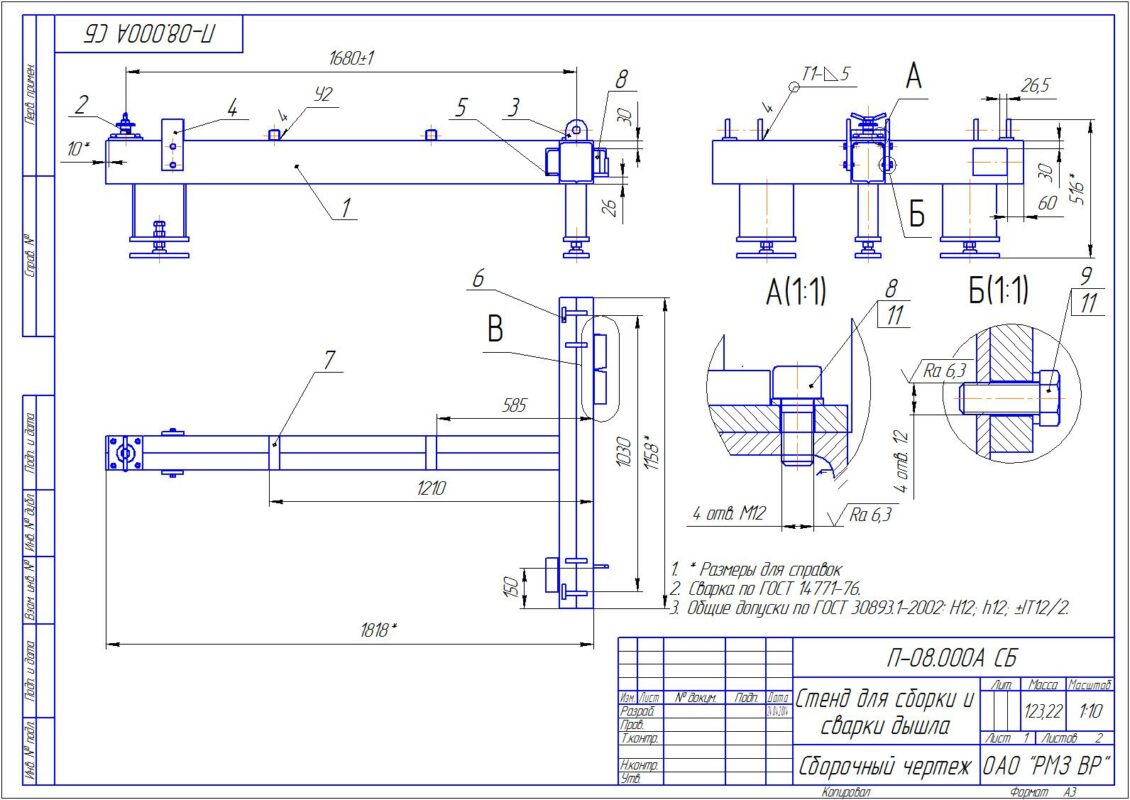

П-08.000А СБ - Стенд для сборки и сварки дышла Сборочный чертеж(1).jpg

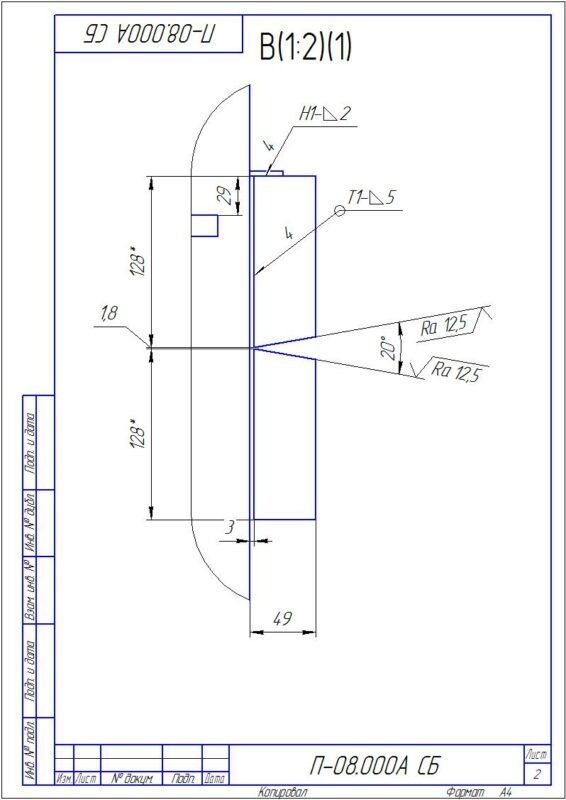

П-08.000А СБ - Стенд для сборки и сварки дышла Сборочный чертеж(2).jpg
П-08.000А СБ - Стенд для сборки и сварки дышла Сборочный чертеж.cdw
П-08.001 - Проушина.cdw
П-08.001 - Проушина.m3d
П-08.002 - Щека.cdw
П-08.002 - Щека.m3d
П-08.003 - Втулка дистанционная.cdw
П-08.003 - Втулка дистанционная.m3d
П-08.004 - Упор.m3d
П-08.005 - Упор.m3d
П-08.006 - Обойма.m3d
П-08.007 - Обойма.m3d
П-08.008 - Панель.m3d
пята м.m3d
Сборка опора.a3d
Фрагмент Дышло.frw
Чертеж д.cdw
Чертеж.cdw
