Сварочный стол 2000х1000х1180

409

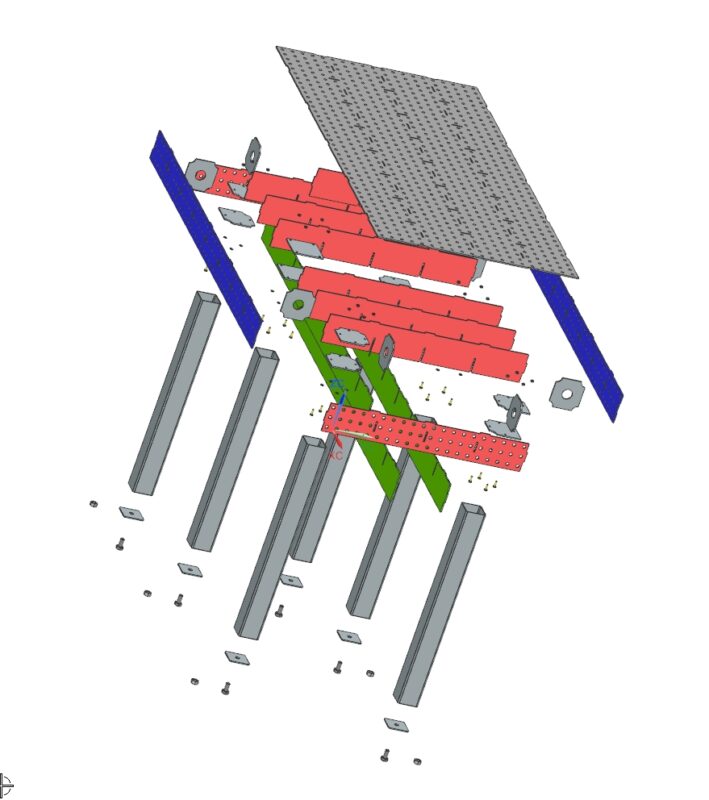

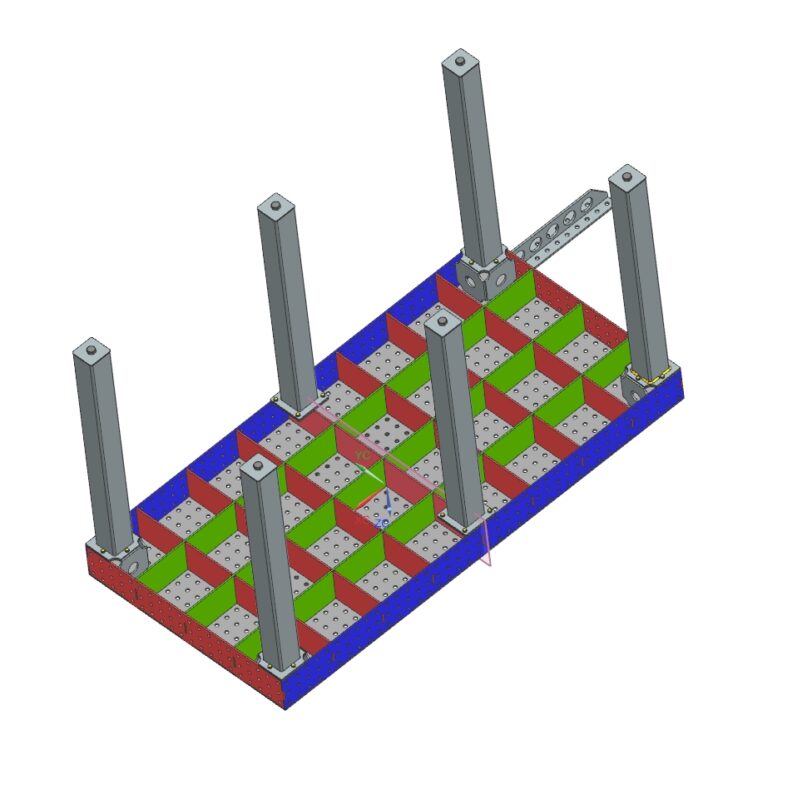

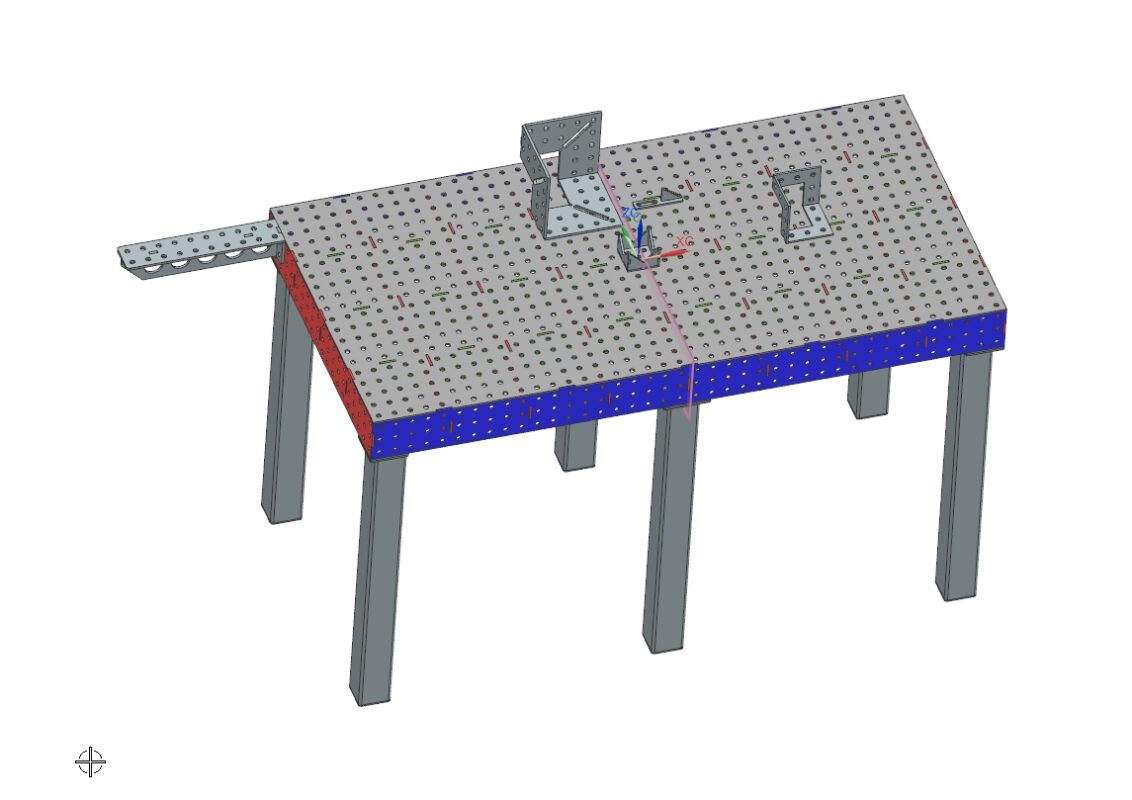

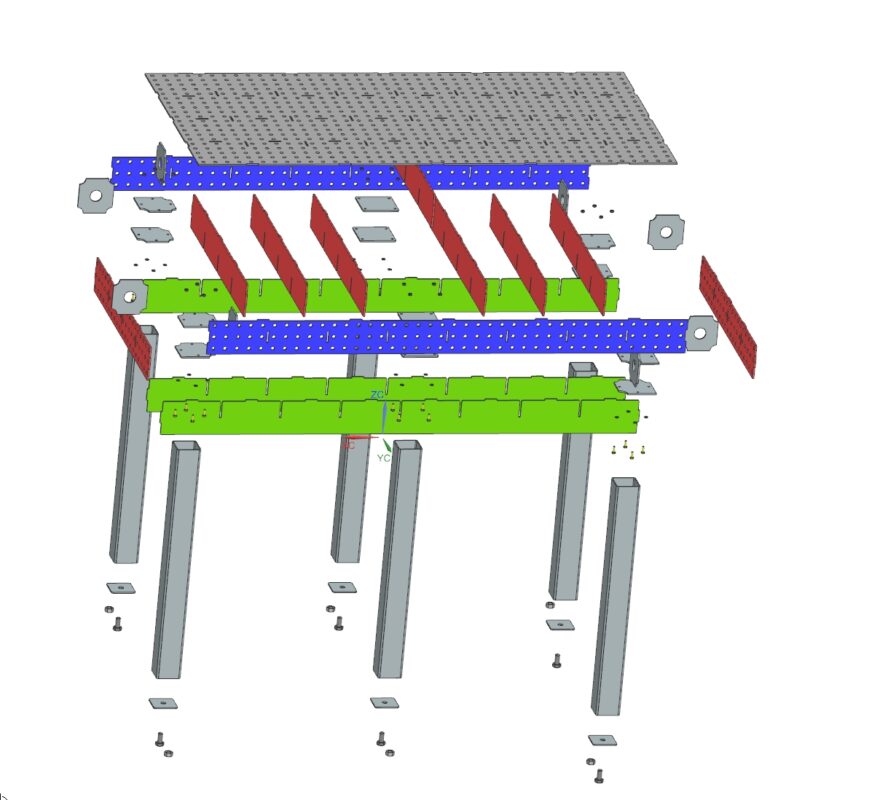

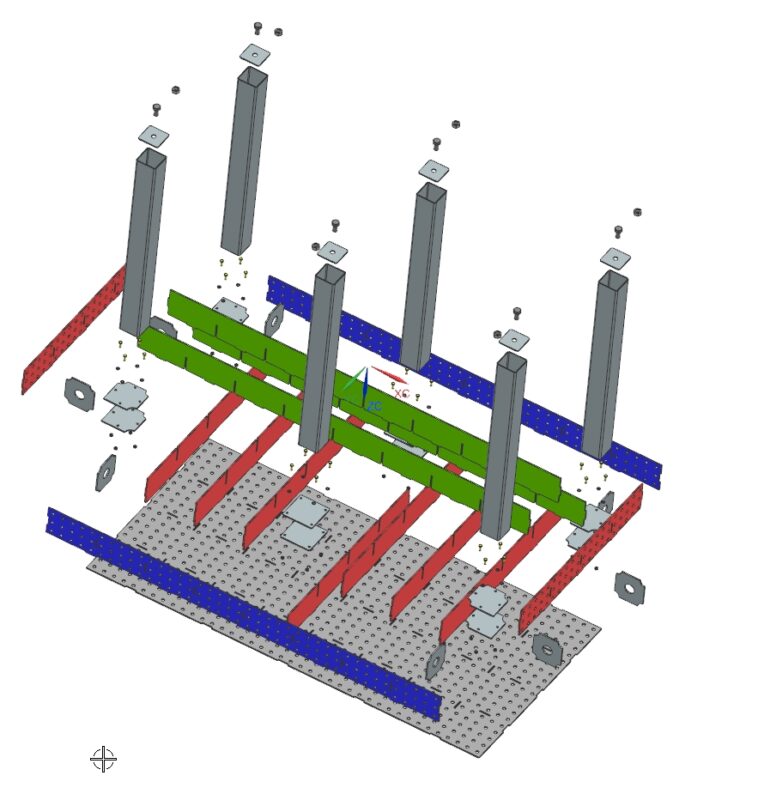

Сборка сварочного стола с исходниками NX(есть STP файл), готовая под производство. также есть небольшой комплект оснастки.
Габариты: 2000х1000х150

сварочный стол

Автор

Илья Сарычев

Дата

14.08.2024

Язык

Русский

Состав

Сборка в NX, STP файл, DXF на сам стол( без оснастки)

Софт

КОМПАС-3D 2027 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

лазер стол(DXF)
- Пластина 1 (6мм,2шт).dxf
- Пластина 2 (6мм, 7шт).dxf
- Пластина 3 (6мм, 3шт).dxf
- Пластина 4(6мм,2шт.).dxf
- Пластина 5 (6мм,8шт).dxf
- пластина 6 (6мм,8шт).dxf
- пластина 7 (6мм,4шт).dxf
- Пластина 8 (6мм,6шт).dxf
- Стол(6мм,1шт.).dxf
оснастка
- Ступенчатый упор
  - пластина 1 Ступенчатый упор.prt
  - пластина 2 Ступенчатый упор.prt
  - Ступенчатый упор.prt
- добавочная плита 500
  - добавочная плита 500.prt
  - Пластина 1 добавочная плита 500.prt
  - Пластина 2 добавочная плита 500.prt
  - Пластина 3 добавочная плита 500.prt
- держатель для труб-3
  - держатель для труб-3.prt
  - пластина 1 держатель для труб-3.prt
  - пластина 2 держатель для труб-3.prt
- 3Д УГОЛ-2
  - 3Д УГОЛ-2.prt
  - ПЛАСТИНА 3Д УГОЛ-2.prt
- 3Д УГОЛ
  - 3Д УГОЛ.prt
  - Пластина 3Д УГОЛ.prt
Болт М20x40.prt
Болт М8-6gx25.88.099 ГОСТ 7798-70.prt
Гайка М20-6H.10.016 ГОСТ 5927-70.prt
Гайка М8-6H.8.35.096 ГОСТ 5915-70.prt
Пластина 1.prt
Пластина 2.prt
Пластина 3.prt
Пластина 4.prt
Пластина 5.prt
пластина 6.prt
пластина 7.prt
Пластина 8.prt
Сварочный стол.prt
Сварочный стол.stp
Стол.prt
труба 100х100х1000.prt
Шайба A.8.093 ГОСТ 11371-78.prt
