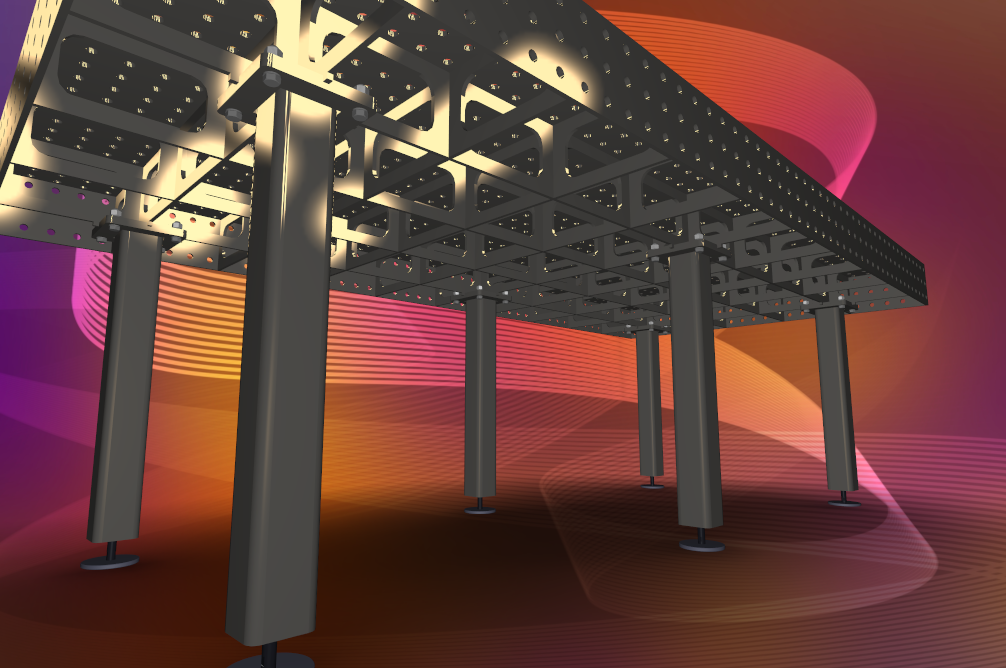

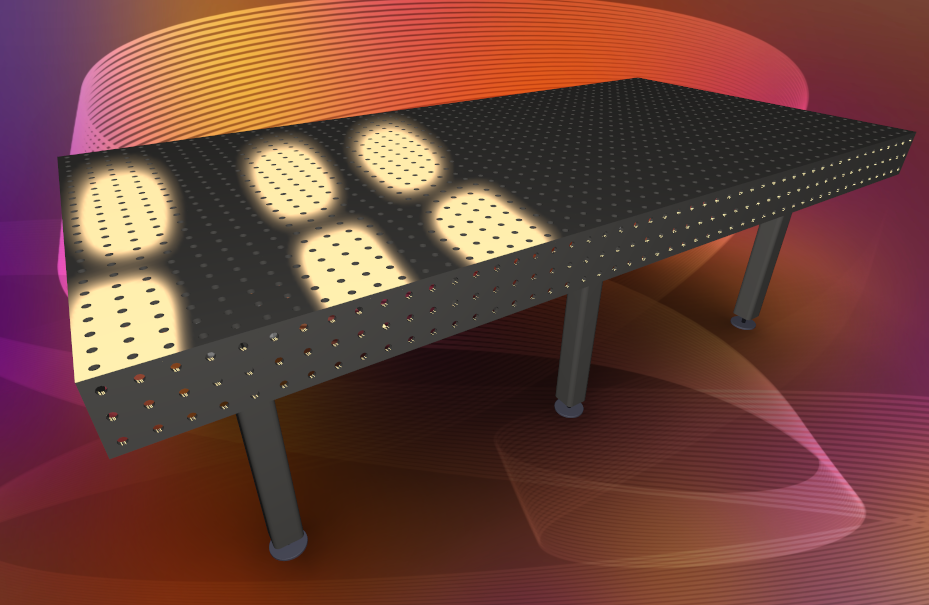

Полная сборка стола с метизами и DXF (есть линейка для гравировки с цифрами и линиями, лежит внутри сборки в эскизах, или в dxf). Стол из пластин СБ (В МК Компаса), ножка (В МК)+ опоры и метизы. В ножке: Опора 7035-0299, если нет библиотеки стандартных. Можно использовать покупные опоры на М16.
- Главная -
- Чертежи -
- Промышленность -
- Металлургия -
- Сварочное производство -
- Сварочный стол 2500х1250х842(ДШВ)
Сварочный стол 2500х1250х842(ДШВ)
2
4
123
3
3
50
3D Модели
Передвижной сварочный стол
Сварка. Сварочный стол 3Д.
сварочный стол
сварочный стол своими руками
Сообщить о проблеме
Автор
Кирилл
Дата
28.01.2026
Язык
Русский
Состав
3D Сборка, dxf
Софт
КОМПАС-3D 21
Как открыть?
5
(1 отзыв)
Содержимое архива
-
01.010 - Опорный пятак S8.m3d
-
Ножка _ 1.0.a3d
-
Стол 1250х2500.a3d
-
бок длин 2 шт.dxf
-
бок коротк 2 шт.dxf
-
внутр длин 4 шт.dxf
-
внутр коротк 9 шт.dxf
-
крепежн пластина 2. 6 шт.dxf
-
крепежн пластина 6 шт.dxf
-
линейка на весь стол.dxf
-

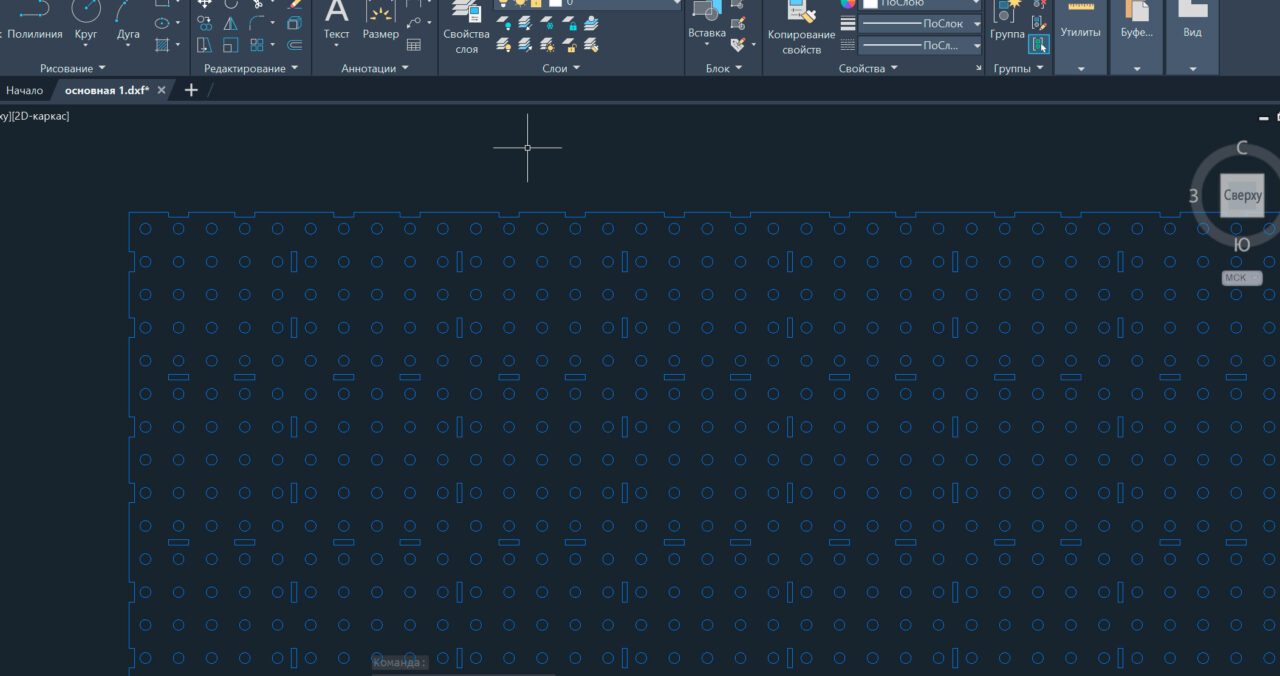

основная 1.dxf
-
под опору 6шт.dxf
-
сварочный стол СБ.a3d
-
сварочный стол СБ.pdf
-
сварочный стол СБ.stp
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
Еще чертежи и проекты по этой теме:
Игорь
Kataev
28.02.2026 в 07:06
Оценка:
Размеры: Соответствуют реальным
Оформление: Не проверено

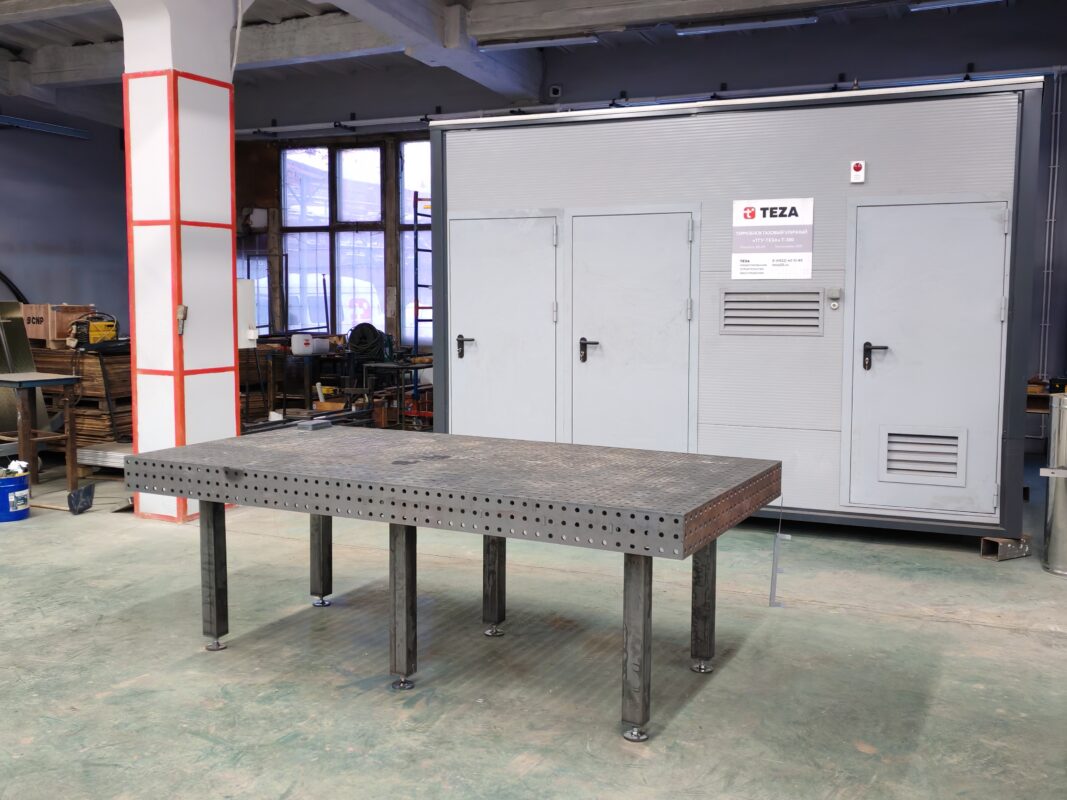

Стол собрался без проблем, файлы раскроя верные. Благодарю конструктора за точность. Понравилось в конструкции утопленные ножки во внутрь стола, что позволяет ходить вокруг более уверенно. Есть файл с линейкой. Размеры стола 2500х1250 хорошо подходят для сварки коробок и полотен металлических дверей. Раскрой чётко вмещается в два листа 3000х1500. Обнаружено лишь пару незначительных замечаний: 1) При скрутке опорных ног к столу, выяснилось, что опорная пластина стола требует усиления косынками; 2) Большая площадь вырезов в рёбрах жёсткости - это приводит к большому отходу металла, и снижению прочности, с одной стороны, а с другой - к снижении веса. Рекомендую!
Чтобы оставить отзыв, необходимо войти
Войти с помощью:
Используя функцию входа через сторонние сервисы, Вы соглашаетесь на обработку персональных данных в соответствии с Политикой конфиденциальности
Здравствуйте! Стол изготовили, собрали, спасибо Вам. Только вот ещё момент, о котором забыл написать в отзыве: в Компас 3Д версии 20 ваши файлы не открываются, сообщение о том, что разработаны в более новой версии Компас. Есть ли возвожность залить файлы, читаемые разными версиями Компас?
Здравствуйте! Версия программы указана в описании. Актуальная версия компас на сегодня 24-25я, обновитесь. Это ограничение разработчика ПО, старые версии не открывают новые.
Либо открывайте файлы формата step и dxf, они откроются в любом компасе.
Здравствуйте! Какой диаметр отверстий на столе?
Здравствуйте! отв. ф16мм
Добрый день, подскажите толщину металла на которую сделан чертеж, какой шаг, размер и форма (круг/квадрат) перфорации на столе? есть ли в файлах нестинг по листам в нарезку, сколько в итоге листов требуется, какого размера?
Спасибо!
Здравствуйте! 8мм. В галереи выше можно переключать слайды. Общей раскладки по листам нет, но есть детали по отдельности.
