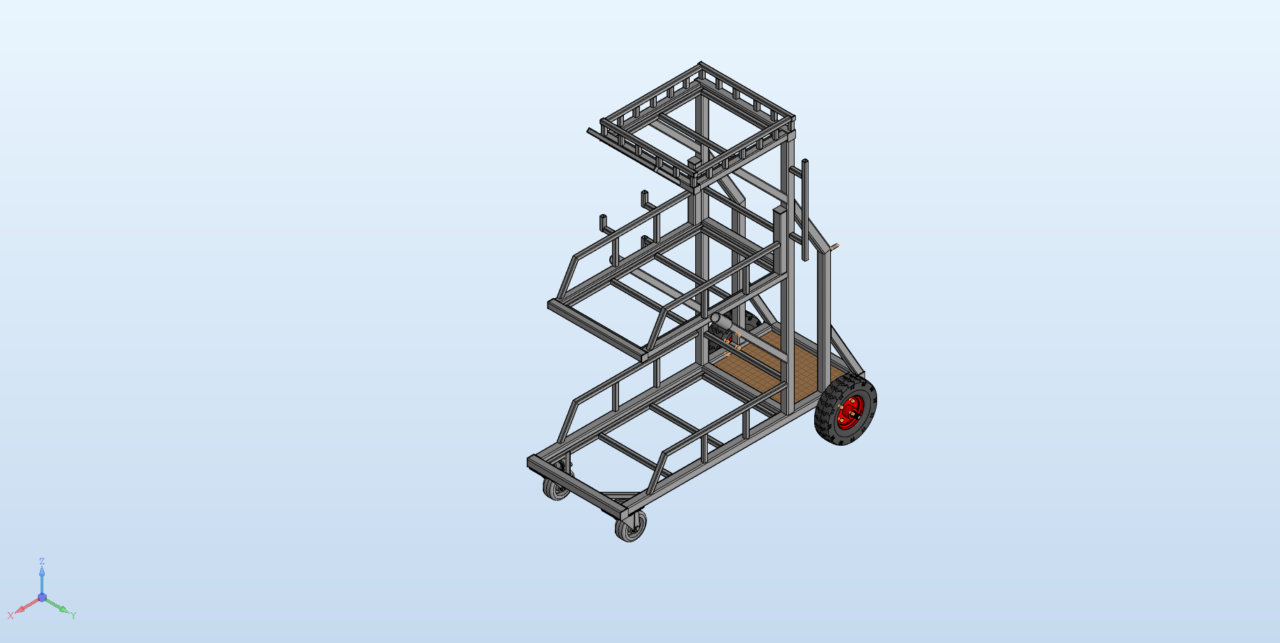

Тележка для сварочного полуавтомата. Каркас из проф. трубы, в кач-ве основания под сварочник используются листы фанеры S16 (под балон стальной рифленый лист). Высота нижней секции 480, средней 460мм. Детали без истории построения, после преобразования тел в детали (НО в названии каждой детали указан: профиль и длина).
- Главная -
- Чертежи -
- Промышленность -
- Металлургия -
- Сварочное производство -
- Тележка для сварочного аппарта 1000х380(526*)х1200
Тележка для сварочного аппарта 1000х380(526*)х1200
0
3
278
0
0
20
Сообщить о проблеме
Автор
Никита
Дмитриев
Дата
20.01.2025
Язык
Русский
Состав
3D Сборка
Софт
КОМПАС-3D 20
Как открыть?
Отзывов пока нет
Содержимое архива
-
Балон 20 л.m3d
-
ВГП - Труба 33,5х2,7 L = 70 мм.m3d
-
Заглушка П-1.m3d
-
Заглушка П-2.m3d
-
Заглушка П-3.m3d
-
Задняя ось - D24 L = 576 мм.m3d
-
Каркас СБ.cdw
-
Каркас тележки для полуавтомата.a3d
-
Лист ФЛ-1.m3d
-
Лист ФЛ-2.m3d
-
Лист ФЛ-3.m3d
-
ЛистS4 Л-1.m3d
-
Опора колесная 100 мм. Поворотное .a3d
-
Пневм. колесо D210, ось 20 мм.m3d
-
Т-1 - Труба 30х30x2,5 L = 970 мм.m3d
-
Т-1 - Труба 30х30x2,5L = 970 мм.m3d
-
Т-2 - Труба 30х30x2,5 L = 940 мм.m3d
-
Т-3 - Труба 30х30x2,5 L = 380 мм.m3d
-
Т-4 - Труба 30х30x2,5 L = 320 мм.m3d
-
Т-5 - Труба 30х30x2,5 L = 504.2 мм.m3d
-
Т-6 - Труба 30х30x2,5 L = 291.2 мм.m3d
-
Т-7 - Труба 30х30x2,5 L = 215 мм.m3d
-
Тележка для полуавтомата СБ.a3d
-
Тележка для полуавтомата СБ.stp
-
У-1 - Уголок 80x6 L = 100 мм.m3d
-
Ф-1 - Труба 25х25x2 L = 268.9 мм.m3d
-
Ф-2 - Труба 25х25x2 L = 575 мм.m3d
-
Ф-3 - Труба 25х25x2 L = 431.6 мм.m3d
-
Ф-4 - Труба 25х25x2 L = 380 мм.m3d
-
Ф-5 - Труба 25х25x2 L = 360 мм.m3d
-
Ф-6 - Труба 25х25x2 L = 322 мм.m3d
-
Фанера ламинировання.cdw
-
Х-1 - Труба 15х15x1,5 L = 270 мм.m3d
-
Х-10 - Труба 15х15x1,5 L = 320 мм.m3d
-
Х-11 - Труба 15х15x1,5 L = 575 мм.m3d
-
Х-12 - Труба 15х15x1,5 L = 300 мм.m3d
-
Х-13 - Труба 15х15x1,5 L = 469.7 мм.m3d
-
Х-14 - Труба 15х15x1,5 L = 360 мм.m3d
-
Х-15 - Труба 15х15x1,5 L = 380 мм.m3d
-
Х-16 - Труба d 15х15x1,5 L = 385 мм.m3d
-
Х-17 - Труба 15х15x1,5 L = 141.4 мм.m3d
-
Х-18 - Труба 15х15x1,5 L = 50 мм.m3d
-
Х-19 - Труба 15х15x1,5 L = 350 мм.m3d
-
Х-2 - Труба 15х15x1,5 L = 655 мм.m3d
-
Х-20 - Труба 15х15x1,5 L = 35 мм.m3d
-
Х-3 - Труба 15х15x1,5 L = 290 мм.m3d
-
Х-4 - Труба 15х15x1,5 L = 255 мм.m3d
-
Х-5 - Труба 15х15x1,5 L = 225 мм.m3d
-
Х-6 - Труба 15х15x1,5 L = 121.1 мм.m3d
-
Х-7 - Труба 15х15x1,5 L = 499.7 мм.m3d
-
Х-8 - Труба 15х15x1,5 L = 132.8 мм.m3d
-
Х-9 - Труба 15х15x1,5 L = 100 мм.m3d
