Угловая струбцина для сварки профильных труб разного сечения

228

Техническая характеристика

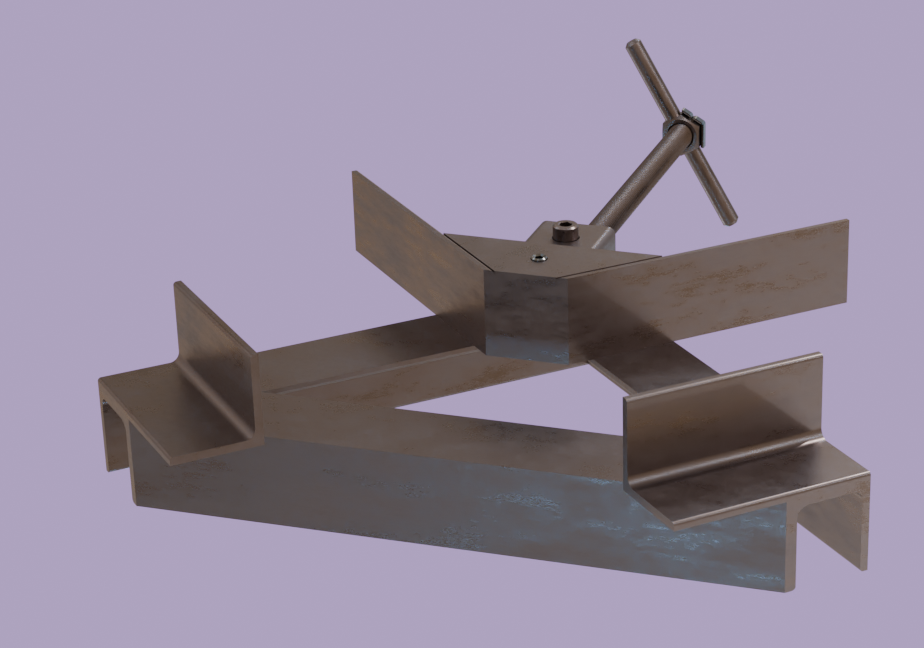

Угловая струбцина предназначена для сваривания профильных труб между собой под углом 90 .

Габаритные размеры ДхШхВ, мм 265х265х90
Наименьший габаритный размер зажатия F, мм 15
Наибольший габаритный размер зажатия F, мм 115
Длина губок направляющих, мм 100
Длина губок зажимающих, мм 190

Возможность обваривания 3 стыков между трубами за одно зажатие, при условии максимального размера трубы 60. 4 стык имеется возможность "посадить" на прихватки.

Возможность сваривания профилей разного сечения.

Возможность сваривания профилей в уровень.
