Заслонка регулирующая горячего газохода системы газоочистки

1
1
80
0
0

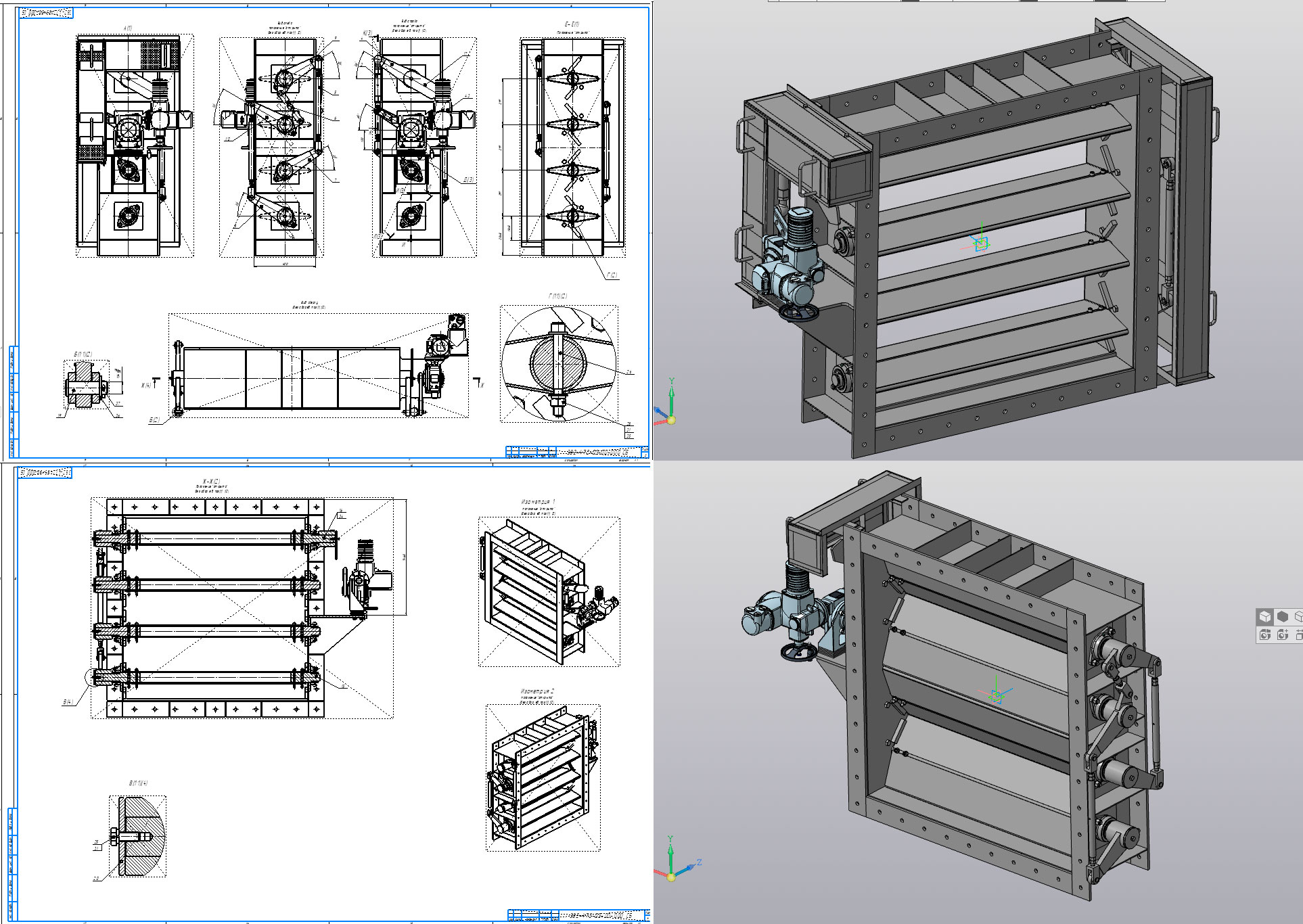

3D модель Заслонка регулирующая горячего газохода системы газоочистки

3D модель Заслонка регулирующая газохода горячего газа системы газоочистки печи-ковша при расплавлении стали. После расплавления металлолома в дуговой сталеплавильной печи расплавленный металл сливается в печь-ковш. В печи-ковше происходит окончательная доводка стали с помощью добавки легирующих элементов. Отвод горячих газов происходит через крышку сталь-ковша в регулирующий газоход системы газоочистки печи-ковша. Скорость отводящих газов регулируется с помощью заслонки. Работа заслонки осуществляется с пульта оператора.

Техническая характеристика привода AUMA
1. Режим работы - S4-25% (регулирование).
2. Напряжение питания - 3 400В, 50Гц.
3.Скорость вращения выходного вала привода - 32 мин.
4. Механический индикатор положения (11).
5. Сдвоенные концевые выключатели (8.2).
6. Дистанционный датчик положения (RWG) 4-20Ма, 2-х проводная схема подключения (21.2/4).
7. Антиконденсатный обогреватель привода 110-250В (22.2).
8. Версия редуктора LR - закрытие против часовой стрелки (LR).
9. Передаточное число редуктора i = 51 : 1.
10. Червячное колесо - из бронзы (необходимо для регулирования) (BZ).
11. Шаровый шарнир GF 63.3 М28 1,5 - 1 шт. Шаровый шарнир GF 63.3 М28 1,5LH - 1 шт. (см. черт. 382-472-03-03-000 "Тяга 1".

3D Модели газоочистка заслонка регулирующая
Поделиться:
Поделиться через Telegram Поделиться через Whatsapp Поделиться через VK
Автор
С С
Дата
16.03.2023
Язык
Русский
Состав
3D сборка со сборочными единицами и деталями. Сборочный чертеж и чертежи сборочных единиц.
Софт
КОМПАС-3D 18 Как открыть?
Содержимое архива
  • 382-472-03-00-00 Заслонка регулирующая
    • 382-472-03-07-001 _ Пластина.m3d
    • 382-472-03-09-007 _ Уголок.m3d
    • 382-472-03-05-102 _ Втулка.m3d
    • 382-472-03-01-008 _ Лист.m3d
    • 382-472-03-09-012 _ Уголок.m3d
    • 382-472-03-04-000 _ Рычаг.a3d
    • 382-472-03-01-002 _ Лист.m3d
    • 382-472-03-06-001 _ Шарнир.m3d
    • 382-472-03-09-014 _ Лист.m3d
    • 382-472-03-08-000 _ Рычаг.cdw
    • 382-472-03-08-000 _ Рычаг.a3d
    • 382-472-03-10-011 _ Полоса.m3d
    • 382-472-03-06-101 _ Труба.m3d
    • 382-472-03-10-006_01 _ Уголок.m3d
    • 382-472-03-01-000 _ Корпус.a3d
    • 382-472-03-05-101 _ Труба.m3d
    • 382-472-03-00-000 _ Заслонка регулирующая.spw
    • 382-472-03-09-017 _ Лист.m3d
    • 382-472-03-09-013 _ Уголок.m3d
    • 382-472-03-05-000 _ Тяга 2.cdw
    • 382-472-03-05-002 _ Гайка М16x1,5LH.m3d
    • 382-472-03-09-019 _ Полоса.m3d
    • 382-472-03-09-003 _ Уголок.m3d
    • 382-472-03-01-000 _ Корпус.cdw
    • 382-472-03-07-000_01 _ Рычаг.a3d
    • 382-472-03-09-001 _ Уголок.m3d
    • 382-472-03-10-001 _ Уголок.m3d
    • 382-472-03-10-008 _ Лист.m3d
    • 382-472-03-00-006 _ Шайба.m3d
    • 382-472-03-07-000 _ Рычаг.a3d
    • 382-472-03-05-001 _ Шарнир.cdw
    • 382-472-03-10-000 _ Кожух.cdw
    • 382-472-03-10-007 _ Уголок.m3d
    • 382-472-03-01-006 _ Пластина.m3d
    • 382-472-03-05-000 _ Тяга 2.a3d
    • 382-472-03-09-020 _ Полоса.m3d
    • 382-472-03-09-011 _ Уголок.m3d
    • 382-472-03-05-100 _ Труба в сборе.a3d
    • 382-472-03-00-003 _ Указатель.m3d
    • 382-472-03-06-000 _ Тяга 3.cdw
    • 382-472-03-00-002 _ Полуось.m3d
    • Подшипниковый узел
      • 9.m3d
      • 2.m3d
      • 7.m3d
      • 8.m3d
      • 3.m3d
      • 1.m3d
      • Масленка 8х1 DIN 71412.m3d
      • Подшипниковый узел UCFL 210.cdw
      • 11.m3d
      • 10.m3d
      • 4.m3d
      • Подшипниковый узел UCFL 210.a3d
      • 6.m3d
      • 2_UCFL 210.m3d
      • 12.m3d
      • 5.m3d
      • Подшипниковый узел RCJTY50-N FAG.docx
      • Подшипниковый узел RCJTY50-N FAG.cdw
      • Подшипниковый узел RCJTY50-N FAG.a3d
    • 382-472-03-03-003 Тяга 1
      • 382-472-03-03-001 _ Труба.m3d
      • 382-472-03-03-000 _ Тяга 1.cdw
      • 382-472-03-03-000 _ Тяга 1.a3d
      • Шарнир шаровый GF 63.3.a3d
      • Гайка М28x1,5-6H.6.m3d
      • Гайка сварная.m3d
      • Шарнир шаровый.m3d
    • 382-472-03-10-005_01 _ Уголок.m3d
    • 382-472-03-09-000 _ Кожух_.spw
    • 382-472-03-09-018 _ Лист.m3d
    • 382-472-03-01-005 _ Пластина.m3d
    • 382-472-03-09-016 _ Лист.m3d
    • 382-472-03-06-100 _ Труба в сборе.cdw
    • 382-472-03-05-001 _ Шарнир.m3d
    • 382-472-03-10-007_01 _ Уголок.m3d
    • 382-472-03-09-007_01 _ Уголок.m3d
    • 382-472-03-02-004 _ Ребро.m3d
    • 382-472-03-09-002 _ Уголок.m3d
    • 382-472-03-00-000 _ Заслонка регулирующая.a3d
    • 382-472-03-01-000 _ Корпус.spw
    • 382-472-03-09-006 _ Уголок.m3d
    • 382-472-03-05-100 _ Труба в сборе.cdw
    • 382-472-03-10-006 _ Уголок.m3d
    • 382-472-03-04-001 _ Втулка.m3d
    • 382-472-03-06-002 _ Гайка М16х1,5LH.m3d
    • 382-472-03-06-000 _ Тяга 3.a3d
    • 382-472-03-02-000 _ Лопасть.a3d
    • Привод SA 07.6
      • Редуктор GF63.3_Parasolid
        • GS63.3-13.08.01 (Lagerdeckel)(Volumenmodell).m3d
        • GS63.3-12.04.01 (Schneckenwelle)(Volumenmodell).m3d
        • GS63.3-13.10.01 (Endanschlag)(Volumenmodell).m3d
        • Zylinderschraube DIN912(M 6 x 16 - Volumenmodell).m3d
        • Blindniet_2,4x3,2.m3d
        • GS63.3-13.02.01 (Gehдusedeckel)(Volumenmodell).m3d
        • gf63_3_откр.a3d
        • GS63.3-13.08.01 (Lagerdeckel)(Volumenmodell).a3d
        • GF63.2-13.01.01 (Schwenkhebel)(Volumenmodell).m3d
        • gf63_3_закр.a3d
        • GS63.3-13.17.01 (Schutzdeckel)(Volumenmodell).m3d
        • SX0-04.21.01 (Typenschild auma 52x52)(GF63.3-F12).m3d
        • GF63.3-13.03.01 (Abtriebswelle-ZW068)(Volumenmodell).m3d
        • Sicherungsring_DIN471(20x1,2).m3d
        • Sicherungsring_DIN471(42x1,75).m3d
        • Passfeder_DIN6885(A6 x 6 x 28).m3d
        • Zylinderschraube DIN912(M 12 x 35 - Volumenmodell).m3d
        • GF63.3-14.06.01 (Flachdichtung)(Volumenmodell).m3d
        • GS63.3-11.01.03 (Gehдuse F12)(Volumenmodell).m3d
        • GF63.3-12.02.01 (Fussflansch)(Volumenmodell).m3d
      • Привод SA 07.6_Parasolid
        • Hutmutter DIN 1587 - M8_V.m3d
        • Sicherungsring DIN471 20x19x1,2_V(ohne Fasen).m3d
        • AHR160.1-14.02.01 (Ballengriff)_V.m3d
        • sa07.1-14.27.01_gewindestopfen_V(Volumenmodell).m3d
        • E-Stecker Deckel neu(ohne Rundung).a3d
        • sa07_2_f10.a3d
        • SA07.2-54.13.01 (Druckstoessel)_V.m3d
        • Wellendichtring DIN3760-A8x16x7_V(vereinfacht).m3d
        • Halbrundkerbnagel-DIN1476-2.6x6.1_V(ohne Fasen).m3d
        • Passfeder DIN6885-A6x6x14_V.m3d
        • SA07.1-14.39.01 (Verschlussschraube)_V(ohne Rundungen).m3d
        • VER02.1-XX.XX.XX (Verschlussschraube-M32x1.5)_V(ohne Rundungen).m3d
        • AHR160.1-13.01.01 (Handrad)_V(vereinfacht).m3d
        • Typenschild auma SA07.2_V(ohne Fasen).m3d
        • Deckel E-Stecker neu_V(vereinfacht).m3d
        • AHR200.1-13.0300 (Handrad 200)(ohne Rundung).a3d
        • AD63.1-12.01.02 (Motorgehaeuse)_V.m3d
        • Wellendichtring DIN3760-A25x35x7_V(vereinfacht).m3d
        • SA07.2-54.14.01 (Druckknopf)_V(ohne Rundungen).m3d
        • AHR140.1-14.100 (Ballengriff kpl)(ohne Rundung).a3d
        • Sechskantmutter M8_V(ohne Rundungen).m3d
        • SA07.1-42.02.02 (Lagerflansch -F10-...-KP)_V.m3d
        • SA07.1-54.56.01 (Distanzhьlse)_V(ohne Fasen).m3d
        • VER02.1-24.02.02 (Verschlussschraube-M20x1.5)_V(ohne Rundung).m3d
        • SA07.1-14.40.01 (S1)_V(ohne Fasen).m3d
        • Typenschild(ohne Fasen).a3d
        • VER02.1-24.02.03 (Verschlussschraube-M25x1.5)_V(ohne Rundung).m3d
        • SA07.2 (Gehдuse)_V(Volumenmodell).m3d
        • SA07.2-54.0100 (Handgetriebe SA07.2)(ohne Fasen).a3d
        • SA07.1-53.09.01 (Steg-St-KN_S)_V(ohne Fase).m3d
        • SA07.1-54.10.02 (Lagerdruckflansch)_V(ohne Rundungen).m3d
        • DKL100.1-22.01.01 (Schauglasdeckel)_V(ohne Rundung).m3d
      • Привод.cdw
      • Фланец
        • gs63_3_aufsatzflansch_f10.m3d
        • gs63_3_aufsatzflansch_f10.pdf
      • Привод.a3d
      • Привод_закр.a3d
    • 382-472-03-01-009 _ Ребро.m3d
    • 382-472-03-00-005 _ Ось.m3d
    • 382-472-03-10-000 _ Кожух.spw
    • 382-472-03-09-010 _ Уголок.m3d
    • 382-472-03-09-004 _ Уголок.m3d
    • 382-472-03-06-100 _ Труба в сборе.a3d
    • 382-472-03-09-005 _ Уголок.m3d
    • 382-472-03-10-005 _ Уголок.m3d
    • 382-472-03-09-008 _ Уголок.m3d
    • 382-472-03-10-000 _ Кожух.a3d
    • 382-472-03-02-000 _ Лопасть.cdw
    • 382-472-03-01-003 _ Лист.m3d
    • 382-472-03-10-004_01 _ Уголок.m3d
    • 382-472-03-09-012_01 _ Уголок.m3d
    • 382-472-03-08-001 _ Пластина.m3d
    • 382-472-03-08-000_01 _ Рычаг.a3d
    • 382-472-03-00-004 _ Прокладка.m3d
    • 382-472-03-00-000 _ Заслонка регулирующая.cdw
    • 382-472-03-10-003 _ Уголок.m3d
    • 382-472-03-00-001 _ Полуось.m3d
    • 382-472-03-04-000 _ Рычаг.cdw
    • 382-472-03-09-009 _ Уголок.m3d
    • 382-472-03-06-102 _ Втулка.m3d
    • 382-472-03-10-004 _ Уголок.m3d
    • 382-472-03-01-007 _ Пластина.m3d
    • 382-472-03-02-002 _ Труба.m3d
    • 382-472-03-02-003 _ Лист.m3d
    • 382-472-03-07-000 _ Рычаг.cdw
    • 382-472-03-09-000 _ Кожух.cdw
    • 382-472-03-09-009_01 _ Уголок.m3d
    • 382-472-03-09-000 _ Кожух.a3d
    • 382-472-03-10-002 _ Уголок.m3d
    • 382-472-03-04-002 _ Пластина.m3d
    • 382-472-03-00-000 _ Заслонка регулирующая_закр.a3d
    • 382-472-03-10-012 _ Ручка.m3d
    • 382-472-03-10-009 _ Лист.m3d
    • 382-472-03-00-000 _ Заслонка регулирующая_закр.cdw
    • 382-472-03-01-004 _ Лист.m3d
    • 382-472-03-09-015 _ Лист.m3d
    • 382-472-03-01-001 _ Лист.m3d
    • 382-472-03-10-010 _ Лист.m3d
    • 382-472-03-02-001 _ Труба.m3d
    • 382-472-03-01-010 _ Упор.m3d
