Модернизация плашечного превентора

СФУ ИНиГ
Кафедра бурения
Курсовой проект по дисциплине "Оборудование буровых скважин"
На тему "Модернизация плашечного превентора"

В данном проекте: 1. Выполнен обобщенный расчет конструкции скважины до забоя 5200 м;
2. Проведенна модернизация оборудования превентора предназначенного для герметизации устья скважины;
3. Предложенно техническое решение для усовершенствования;
4. Проведенны расчеты оборудования предназначенного для герметизации устья скважины.
На чертежах: Типовая схема обвязки устья скважины, патентно-информационны обзор плашечных превенторов, выбранный для рассмотрения плашечный превентор. Курсовой проект содержит 3 листа формата А1 графической части, 33 страницы ПЗ с классификацией и соответствующими расчетами, патентно-информационный обзором и прочим.

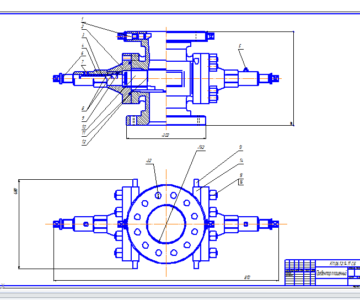

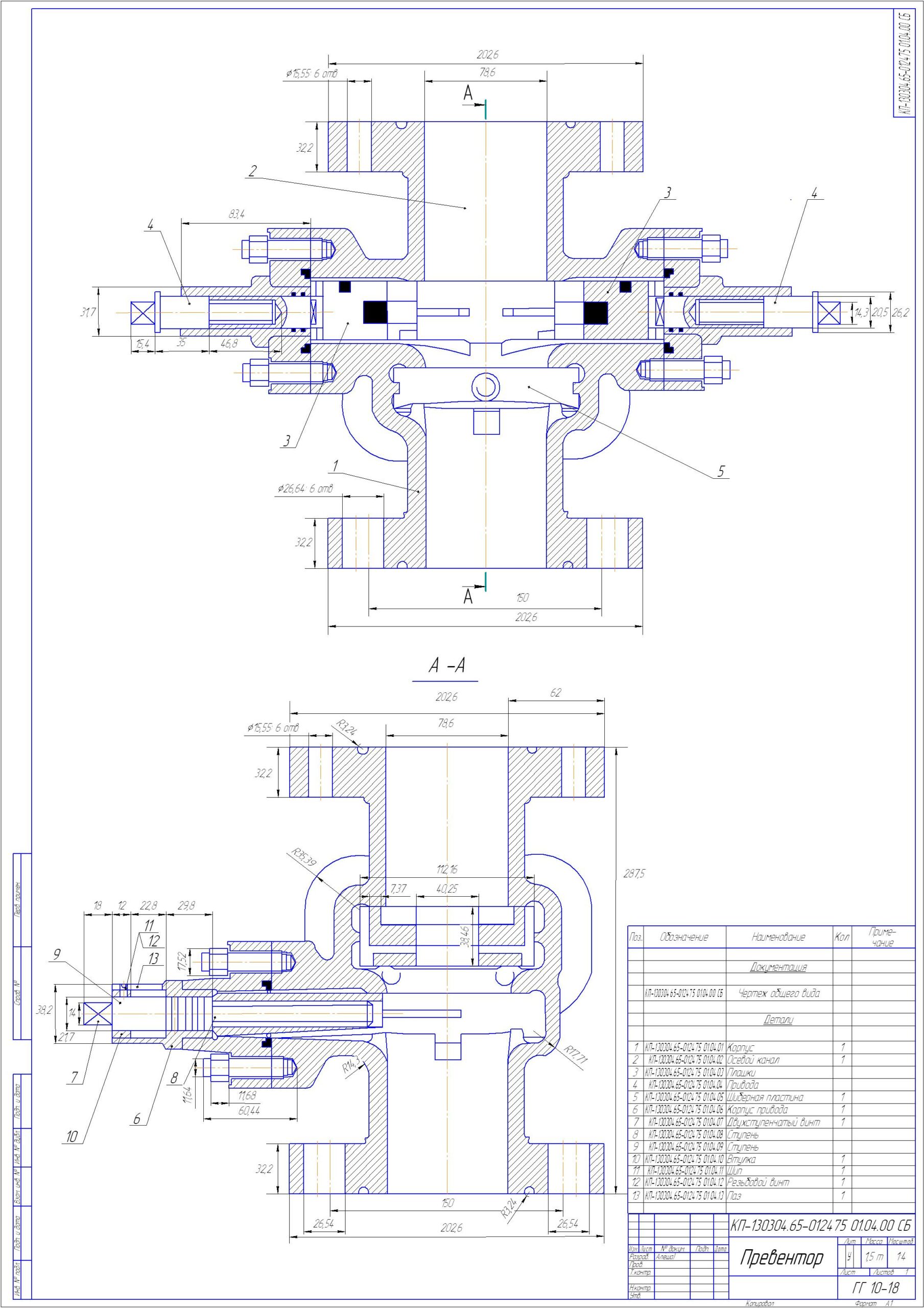

Состав: Типовая схема обвязки устья скважины (С), Патентно-информационный обзор (ПП), Превентор (СБ) Язык документа
