Пресс полевой

кафедра "горные работы"
Белорусский национальный технический университет 2006 год

В данном проекте рассматриваем полевой пресс. Произведена разработка конструкции изделия. Общий расчёт изделия. Технология ремонта.

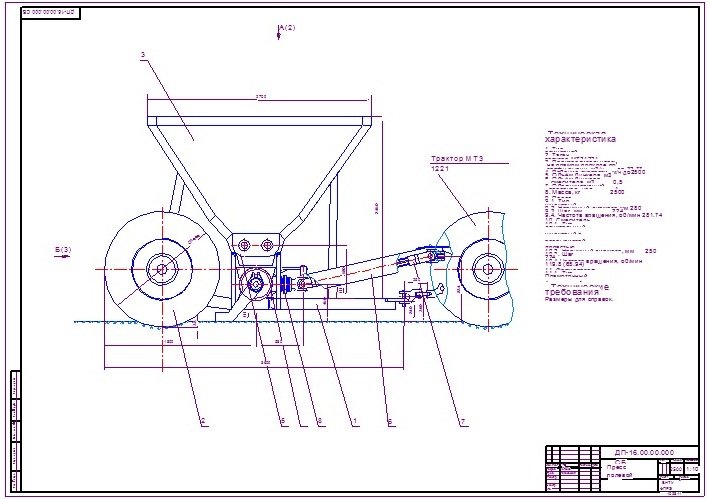

Графическая часть содержит чертежи : общий вид (СБ), Схема кинематическая принципиальная, смеситель (СБ), корпус, крышка, вал, звёздочка, зубчатое колесо, спецификация.

Характеристика пресса
Формуемый материал торфяная залежь сфагново- низинного типа влажностью 72,8 %
Форма формователя, мм Диаметр: - наружный -146
- внутренний - 40
Площадь поперечного сечения формователя, см2 154,77
Средняя масса 1 п/м формуемых кусков, кг 10,18
Средняя длина влажных сформованных кусков, мм 194
Фактическая рабочая скорость движения, м/с (км/ч) 0,725 (2,61)
Фактическая производительность, кг/с(т/ч): - по сырому продукту в пересчете на влажность 33%
7,38 (26,57)
3,0 (10,18)
Средняя длина прохода до израсходования одной бункера, м 315
Среднее время расходования загрузки кузова, мин. 7,25
Геометрический объем кузова, м3 3,4
Конструктивная масса, кг 1900
Базовое расстояние, мм 2643
