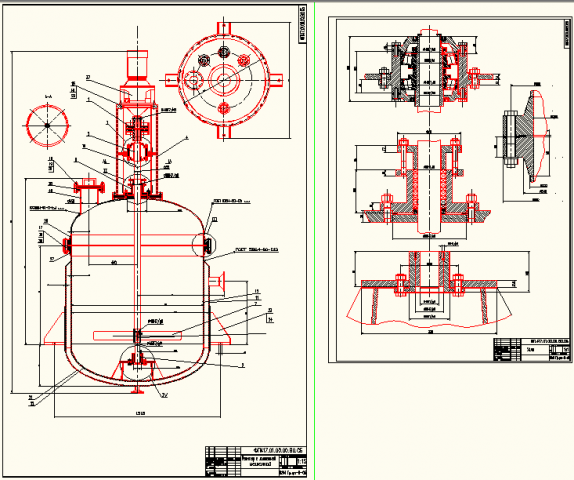

Реактор с лопастной мешалкой

Применяется для перемешивания жидкостей с небольшой вязкостью [до 0, 01 кг/(м/ с)], растворения и суспендирования твердых веществ с малым удельным весом, а также для грубого смешения жидкостей вязкостью меньше 2 кг/(м/ с).

Состав: СБ, Деталировка

Софт: DWG

Сайт: www

Каталог / Промышленность / Реактор с лопастной мешалкой

Просмотр файлов
Чертежи\реактор с лопастной мешалкой.dwg
Чертежи\узлы.dwg
Чертежи
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.

Автор:

Дата:

Просмотры: 41 028
