Ресивер для гидроиспытаний
Ресивер для гидроиспытаний емкостей высоким давлением воды. Применяется в системе гидростенда на производственном участке
Техническая характеристика
Ресивер входит в состав стенда гидравлических испытаний.
Ресивер относится ко 2 группе по ГОСТ Р 52630-2012.
Основные технические характеристике, приведены в таблице
Таблица
Температура рабочая, С° от +10 до +45
Температура расчетная, С° 40
Давление рабочее, не более МПа 12
Давление расчетное, МПа 12
Давление гидравлических испытаний, МПа 15
Объем, м3 от
Рабочая среда Вода
Масса кг 165
Показатели надежности-
назначенный срок службы, лет 20
Основной материал ресивера и патрубков Сталь 20
Габаритные размеры, мм 44 8х162(h)

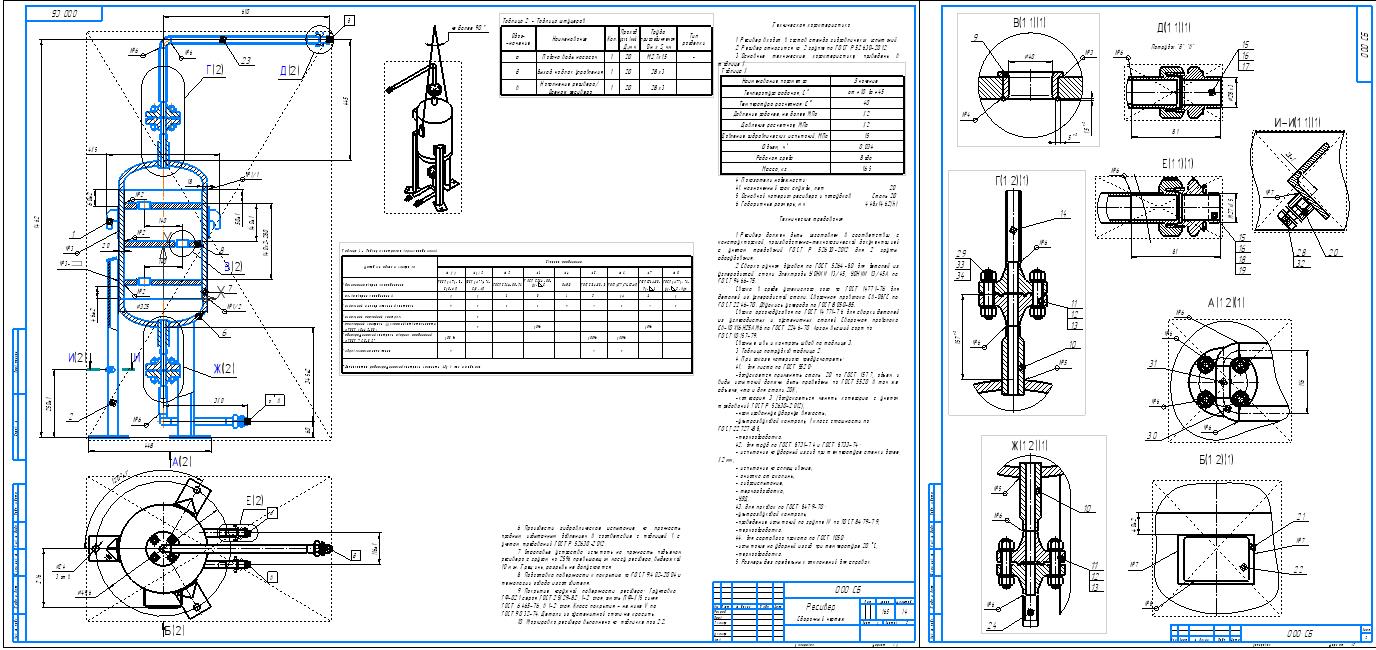

Состав: Сборочный чертеж
Софт: КОМПАС-3D 18,1
Файлы:
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
