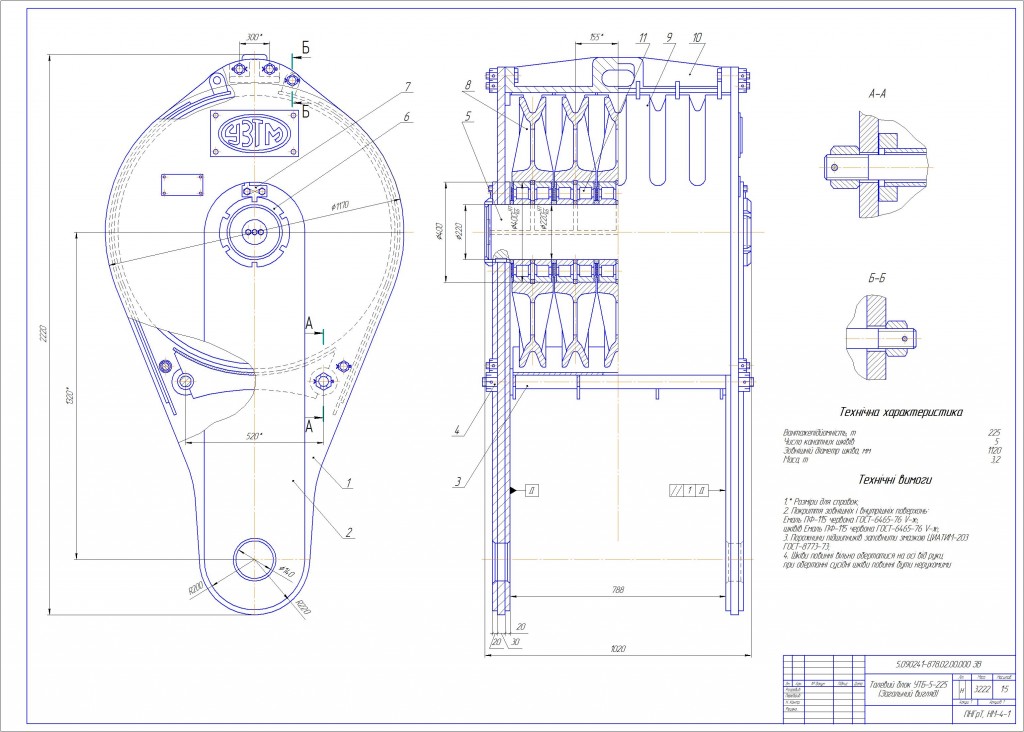

Талевий блок УТБ-5-225

Талевый блок является подвижной частью талевой системы буровой установки и предназначен для выполнения спуско-подемных операцый и прочих работ, необходимых при бурении скважын

Технічна характеристика
Вантажепідйомність, т 225
Число канатних шківів 5
Зовнішній діаметр шківа, мм 1120
Маса, т 3,2

Состав: Сборочный чертеж(СБ), Спецификация Язык документа

Софт: Компас v12

Каталог / Промышленность / Нефть и Газ / Талевий блок УТБ-5-225

Просмотр файлов
Талевий блок УТБ-5-225/
Талевий блок УТБ-5-225/II Специфікація-тальблок.doc
Талевий блок УТБ-5-225/УТБ-5-225.bak
Талевий блок УТБ-5-225/УТБ-5-225.frw
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.

Автор:

Дата:

Просмотры: 4 823
