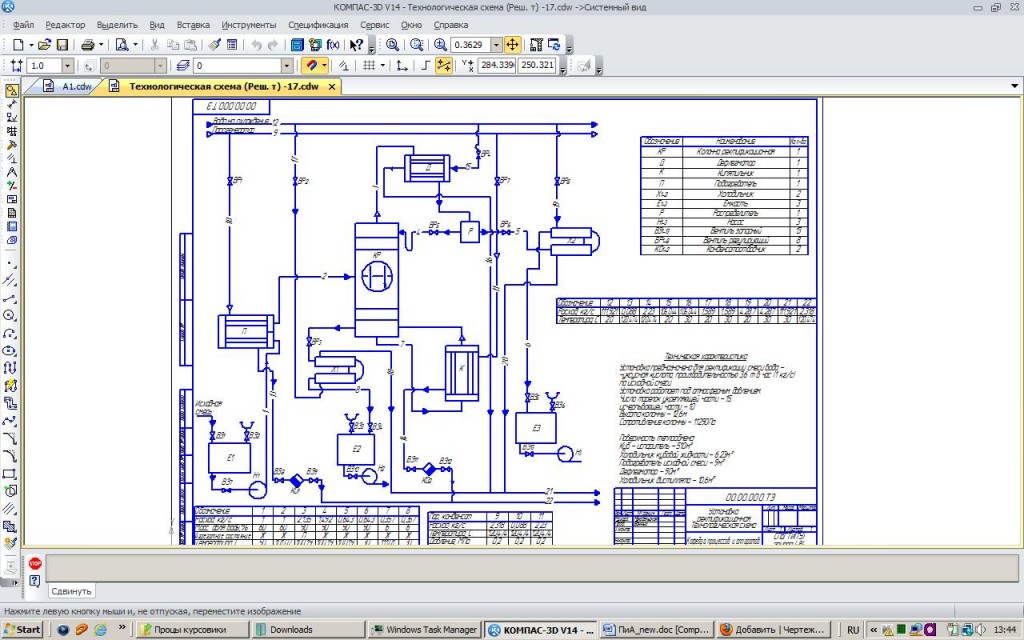

Технологическая схема ректификации смеси вода - уксусная кислота

Установка ректификационная. Технологическая схема. СПбГТИ(ТУ) группа 484 Кафедра процессов и аппаратов

Установка предназначена для ректификации смеси вода - уксусная кислота, производительностью 3,6 т в час (1 кг/c) по исходной смеси.
Установка работает под атмосферным давлением.
Число тарелок укрепляющей части - 15,
исчерпывающей части - 10
Высота колонны - 12,6м
Сопротивление колонны - 11290Па
Поверхность теплообмена:
Куб - испаритель - 510м
Холодильник кубовой жидкости - 6,23м
Подогреватель исходной смеси - 9м
Дефлегматор - 90м
Холодильник дистиллята - 10,6м

Состав: Технологическая схема Язык документа

Софт: Компас v12

Файлы:

Каталог / Промышленность / Технологическая схема ректификации смеси вода - уксусная кислота

Технологическая схема
