Теплообменник с плавающей головкой в 3D

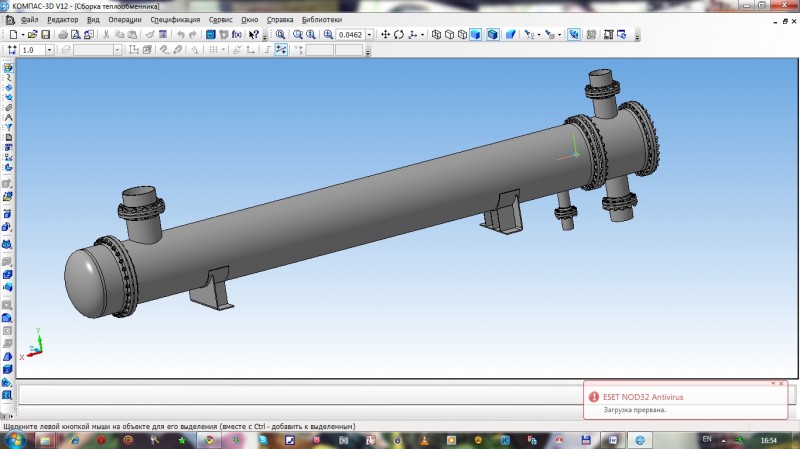

3D модель теплообменник с плавающей головкой в компасе

Состав: 3D Сборка

Софт: Компас V12, M3D

Файлы:

Каталог
Промышленность
Теплообменник с плавающей головкой в 3D

теплообменник с плавающей головкой/

теплообменник с плавающей головкой/Фрагмент.frw

теплообменник с плавающей головкой/19. второй фланец на кожух теплообменник.m3d

теплообменник с плавающей головкой/3. неподвижная трубная решетка.m3d

теплообменник с плавающей головкой/31. патрубок для подвода теплоносителя.m3d

теплообменник с плавающей головкой/6. прокладка для фланцев левой части теплообменника.m3d

теплообменник с плавающей головкой/10. трубка.m3d

теплообменник с плавающей головкой/9. поперечная перегородка.m3d

теплообменник с плавающей головкой/33. прокладка под фланец для вывода конденсата.m3d

теплообменник с плавающей головкой/13. трубная решетка плавающей головки.m3d

теплообменник с плавающей головкой/12. трубная решетка плпвающей головки.m3d

теплообменник с плавающей головкой/20. прокладка пода правые фланцы.m3d

теплообменник с плавающей головкой/11. правый на кожух теплообменника.m3d

теплообменник с плавающей головкой/8. стопор для поперечных перегородок.m3d

теплообменник с плавающей головкой/16. эллиптическая крыщка плавающей головки.m3d

теплообменник с плавающей головкой/4. обечайка распределительной части теплооменника.m3d

теплообменник с плавающей головкой/29. прокладка для фланца подающего теплоноситель.m3d

теплообменник с плавающей головкой/21. эллиптическая крышка таплообменника.m3d

теплообменник с плавающей головкой/1. обечайка кожуха теплообменника.m3d

теплообменник с плавающей головкой/34. второй фланец для вывода конденсата.m3d

теплообменник с плавающей головкой/28. фланец для подачи теплоносителя.m3d

теплообменник с плавающей головкой/24. первый фланец для подвода и вывода сырья.m3d

теплообменник с плавающей головкой/22. опора теплообменника.m3d

теплообменник с плавающей головкой/23. вторая часть опоры теплообменика.m3d

теплообменник с плавающей головкой/17. прокладка большая на плавающую головку.m3d

теплообменник с плавающей головкой/35. патрубок для вывода конденсата.m3d

теплообменник с плавающей головкой/15. прокладка меньшая под плавающую головку.m3d

теплообменник с плавающей головкой/5. плоская неотбартованная крышка теплообменника.m3d

теплообменник с плавающей головкой/32. фланец для вывода конденсата.m3d

теплообменник с плавающей головкой/25. второй фланец для подвода и отвода сырья.m3d

теплообменник с плавающей головкой/1. чертеж неподвижной трубной решетки.cdw

теплообменник с плавающей головкой/Сборка теплообменника.a3d

теплообменник с плавающей головкой/2. фланец правый на кожух теплообменника.m3d

теплообменник с плавающей головкой/7. шпилька к трубам.m3d

теплообменник с плавающей головкой/14. стопорный обруч плавающей головки.m3d

теплообменник с плавающей головкой/18. обечайка плавающей головки.m3d

теплообменник с плавающей головкой/26. прокладка под фланцы подвода и отвода сырья.m3d

теплообменник с плавающей головкой/30. второй фланец для подачи теплоносителя.m3d

теплообменник с плавающей головкой/27. потрубок подвода и отвода сырья.m3d
