Цех по производству панелей стеновых из ячеистого бетона D500

Рейтинг: 100

Софт: КОМПАС-3D 16,1

Состав: Бетоносмесительный цех, Продольный и поперечный разрезы, надбункерый и бетоносмесительные планы

Рейтинг: 400

Софт: AutoCAD 2016

Состав: 1. Генеральный план (1:500); 2, 3. Главный производственный корпус (План на отм. 0.000; Разрезы 1-1, 2-2, 3,-3; Узлы 1, 2, 3; ); 4. Организация производства (График производственного процесса, циклограмма работы мостового крана); 5. Ямная пропарочная камера тепловой обработки (Технологическая схема, план-схема, план и разрезы ЯПК); 6. Карта технологического процесса ((ПК72.15) Требования к бетону, сырьевым материалам, арматурной стали, организация рабочих мест, строповка, складирование); 7. Расчёт строительной конструкции (Опалубочный чертёж; Разрезы 1-1, 2-2, 3,-3; Узлы I, II, III; Расчётные схемы); 8. Автоматизация производства (Структурная схема управления производством многопустотных плит перекрытия; Функциональная схема ямной пропарочной камеры); Сводные технико-экономические показатели проекта.

Рейтинг: 30

Софт: AutoCAD 2016

Состав: Схема расположения ж/б элементов монолитного междуэтажного перекрытия; разрез 1-1; схемы армирования.

Рейтинг: 60

Софт: AutoCAD 17

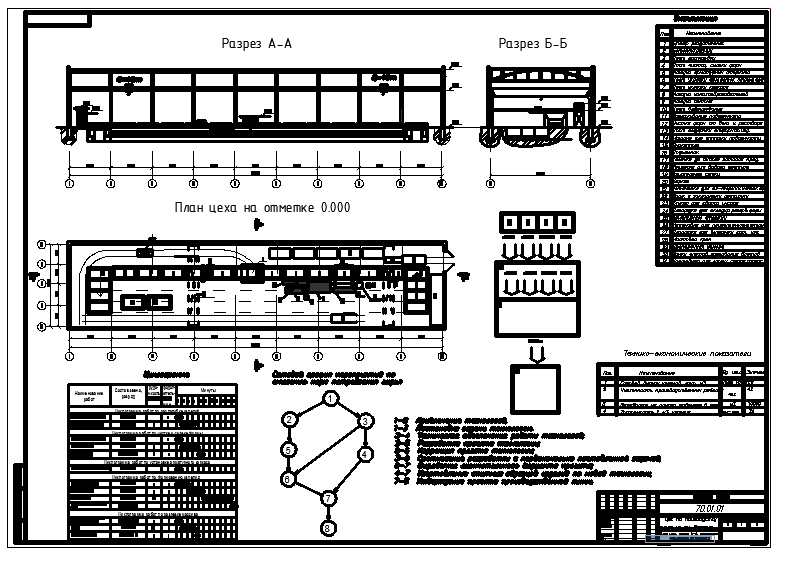

Состав: План арматурного и формовочного цехов, технологическая карта,эскиз изделия,схема строповки

Рейтинг: 300

Софт: КОМПАС-3D 17.1

Состав: План на отметке 0.000 (М1:100); Технологическая схема
