Установка ресиверов водорода
Установка ресиверов водорода с обвязкой трубопроводами и прокладкой трубопровода до машинного зала

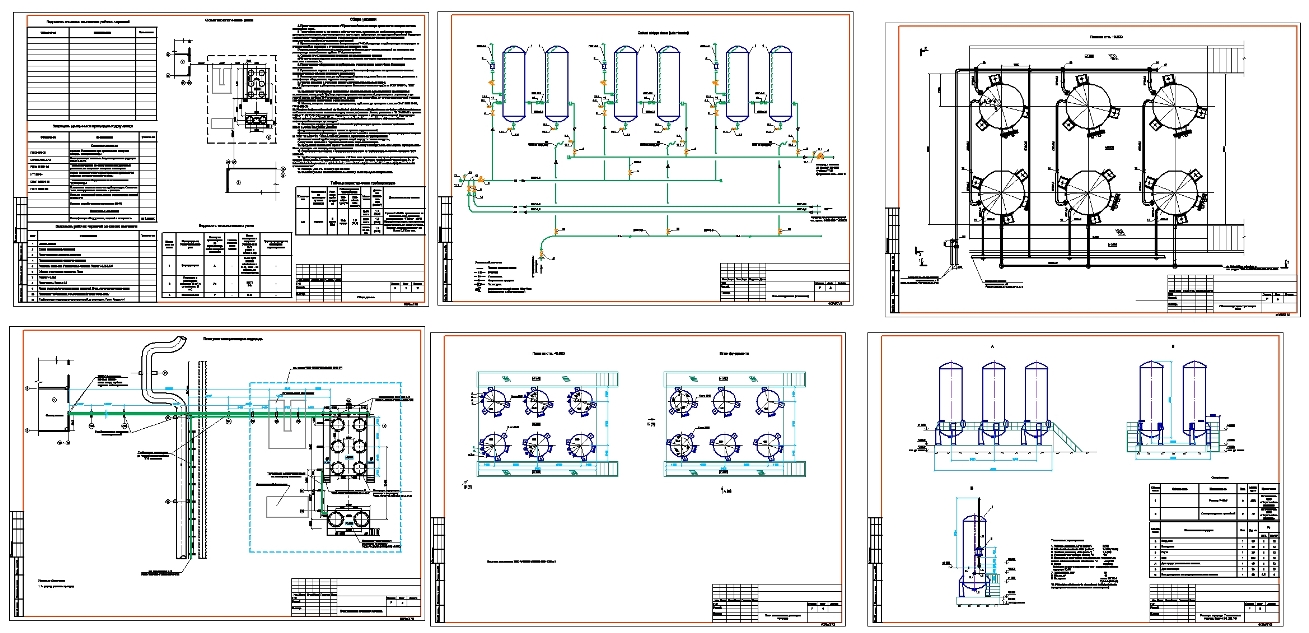

Состав: Общие данные, Схема соединения (монтажная), План установки ресиверов водорода, План расположения ресиверов водорода, Ресиверы водорода. Установочные чертежи. Разрез 1-1, 2-2, 3-3, Обвязка водородных ресиверов. План, Разрез 1-1, 2-2 План трассы. Разрез 1-1, Линия водорода (прокладка внутри машзала). План. Аксонометрическая схема, Прокладка трубопровода с водородом в футляре через стену, Трубопроводы водорода от электролизной до ресиверов. План. Разрез 1-1
Софт: AutoCAD 2007
