Внутритрубный магнитный дефектоскоп 40-МСК.0

Магнитный дефектоскоп предназначен для дефектоскопии трубопроводов методом регистрации рассеяния магнитного потока. Для трубопроводов диаметром 1020 мм снаряд выполнен двухсекционным, Секции соединены между собой буксировочными тягами с универсальными шарнирами.
Передняя секция представляет собой стальной корпус, с обоих концов которого по периметру расположены постоянные магниты со щетками, между которыми расположено кольцо датчиков и другие элементы внешней электроники.
Вторая секция дефектоскопа для трубопроводов диаметром 1020 мм представляет собой стальной корпус, в котором размещаются: модуль обработки и записи данных, батарейный модуль. На внешней части корпуса расположены: второе кольцо датчиков, позволяющих уточнить место положения дефектов, датчики температуры и дифференциального давления, другие элементы внешней электроники. На передней и задней частях корпуса расположены поддерживающие колеса, предназначенные для центрирования снаряда в трубе и такелажные кольца, сзади установлены также три одометрических колеса для измерения пройденной дистанции. На переднем торце имеется универсальный шарнир.

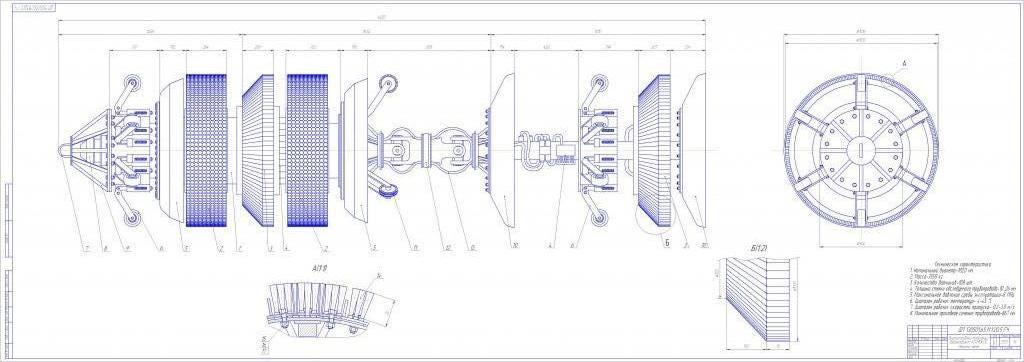

Состав: Габаритный чертеж (ГЧ), Спецификация Язык документа

Софт: КОМПАС-3D 12

Файлы:
Спец Магнескан.cdw
А2х4 Магнескан.cdw
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
Автор: Orlov116
Дата: 2013-03-31
Просмотры: 40651
