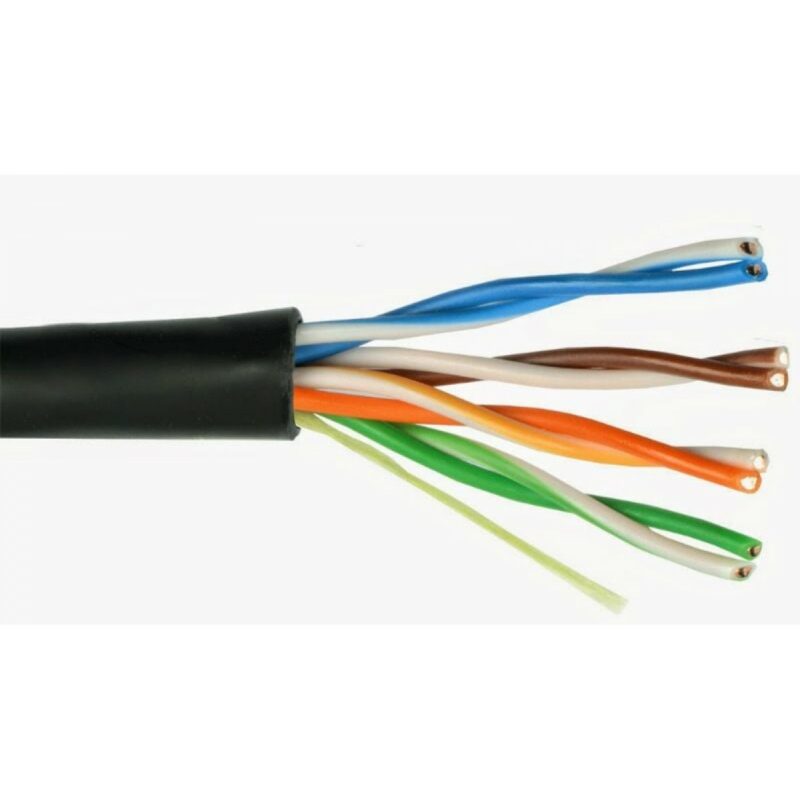

Как сделать витую пару в 3D

03 марта 2025
265
Пользователь: boruhhh

Такой вопрос, как сделать в 3D два провода которые переплетаются друг об друга?

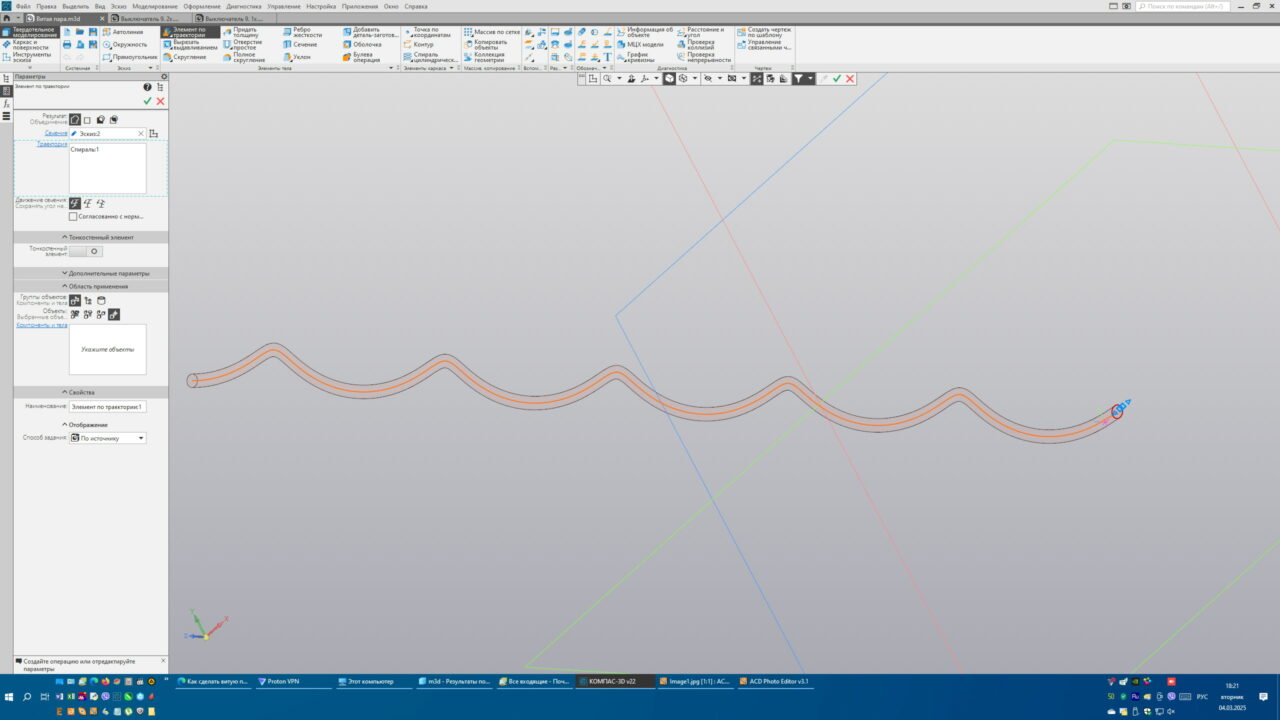

Какие команды в КОМПАС 3D нужно использовать? Допустим чтобы сделать один провод можно использовать кривую, дальше элемент по траектории. А когда делается второй провод как заставить его вращаться вокруг первого?

КОМПАС-3D
Сообщить о проблеме
Ответы 1
Почему не использовать команду "Спираль цилиндрическая"?
Причём для обоих жил нужна одна спираль.

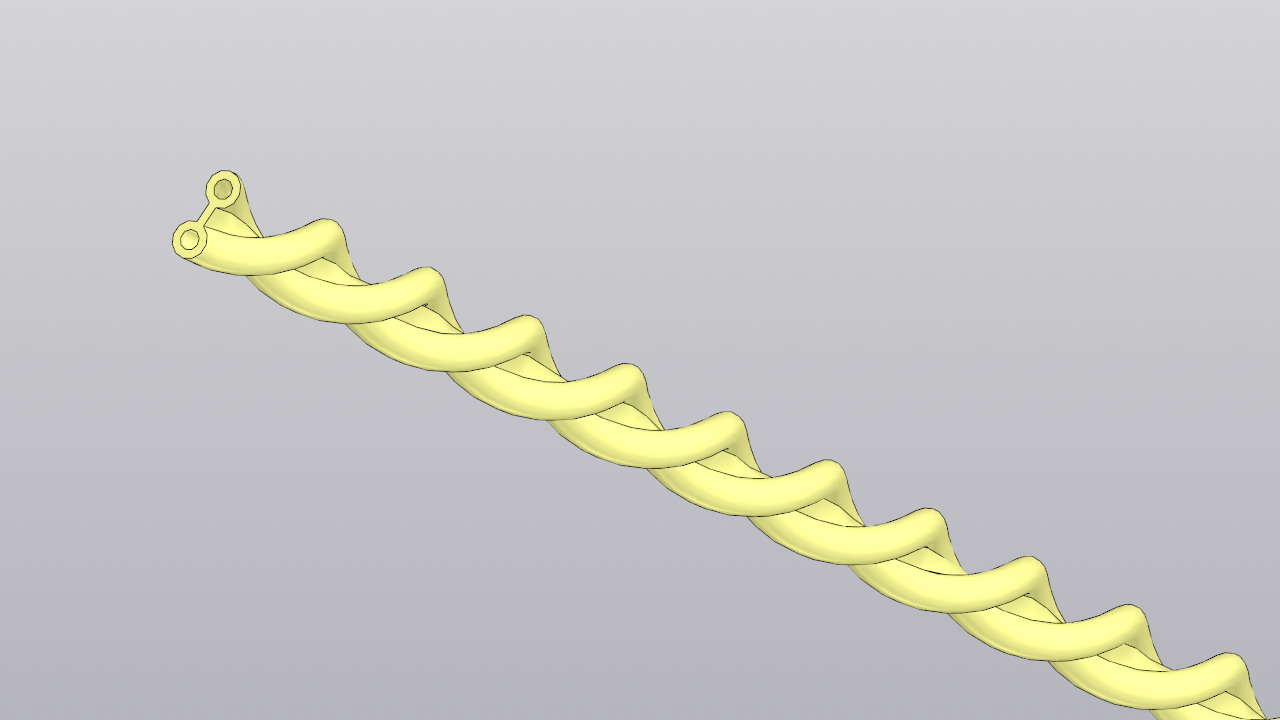

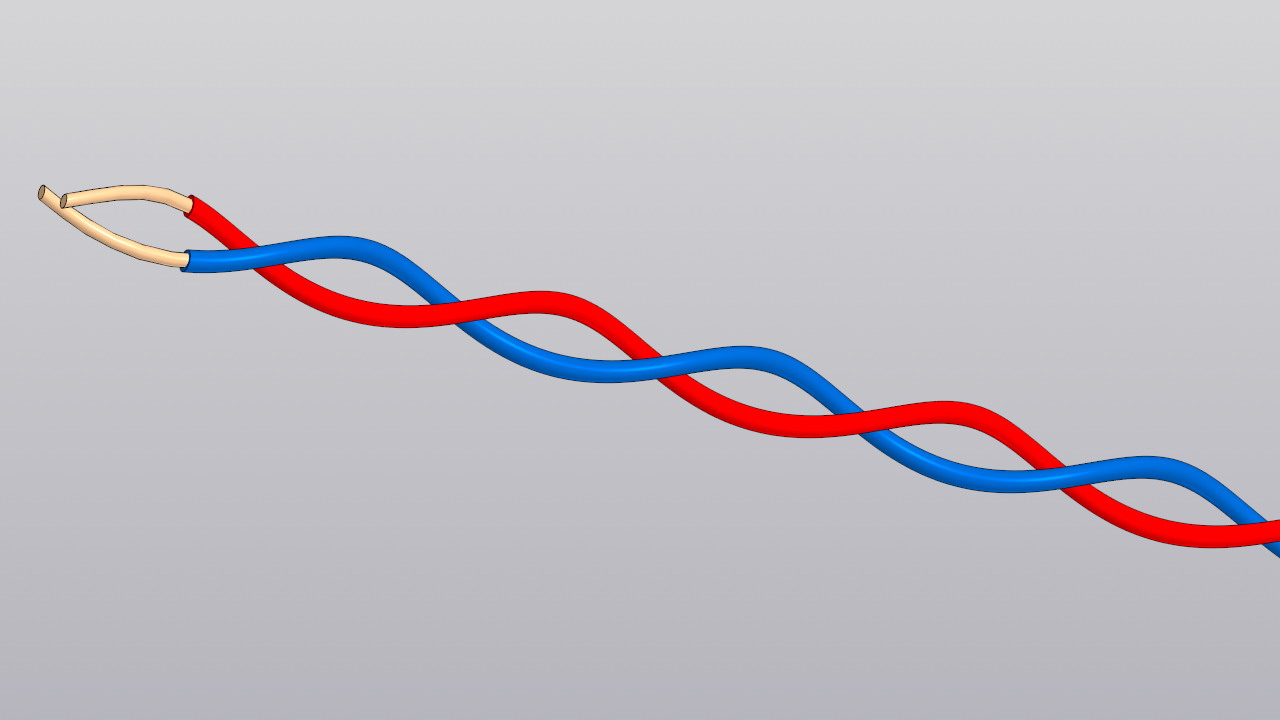

Далее — "Элемент по траектории", где траекторией идёт спираль, а сечением — окружность (для одной жилы) или две окружности (для двух жил), эскиз сечения жил(ы) в плоскости, перпендикулярной оси спирали.
Нравится 5
