Что означает конусность 1:20 на чертеже вала?
- Главная -
- Вопросы и ответы -
- Конусность 1:20
Конусность 1:20
Сообщить о проблеме
Ответы 1

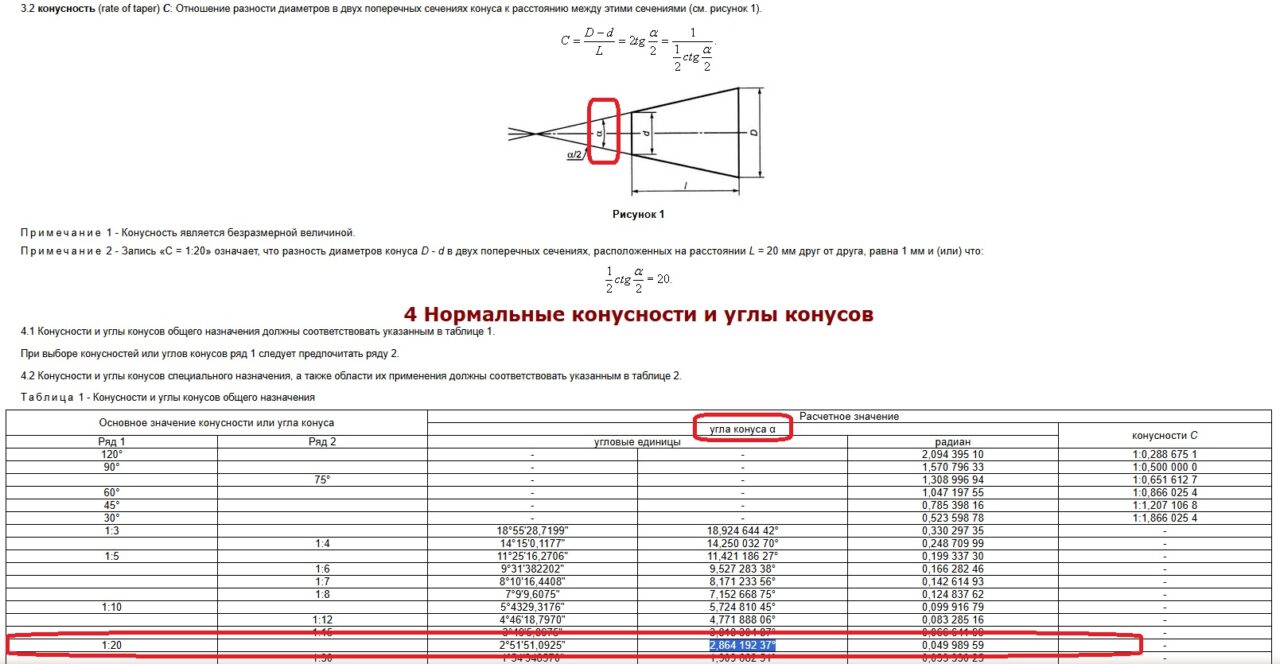

В соответствии с ГОСТ Р 53440-2009 (откройте гост, тут все написано), конусность 1:20 на чертеже вала это отношение разности диаметров в двух поперечных сечениях конуса к расстоянию между этими сечениями. Есть конусности и углы конусов общего назначения, а есть специальные. У вас общего назначение и угол конуса составит 2,864 192 37° (или 2°51'51,0925").
Нравится
2
