боковая косилка-измельчитель MM2

0
24
787
21
3
500

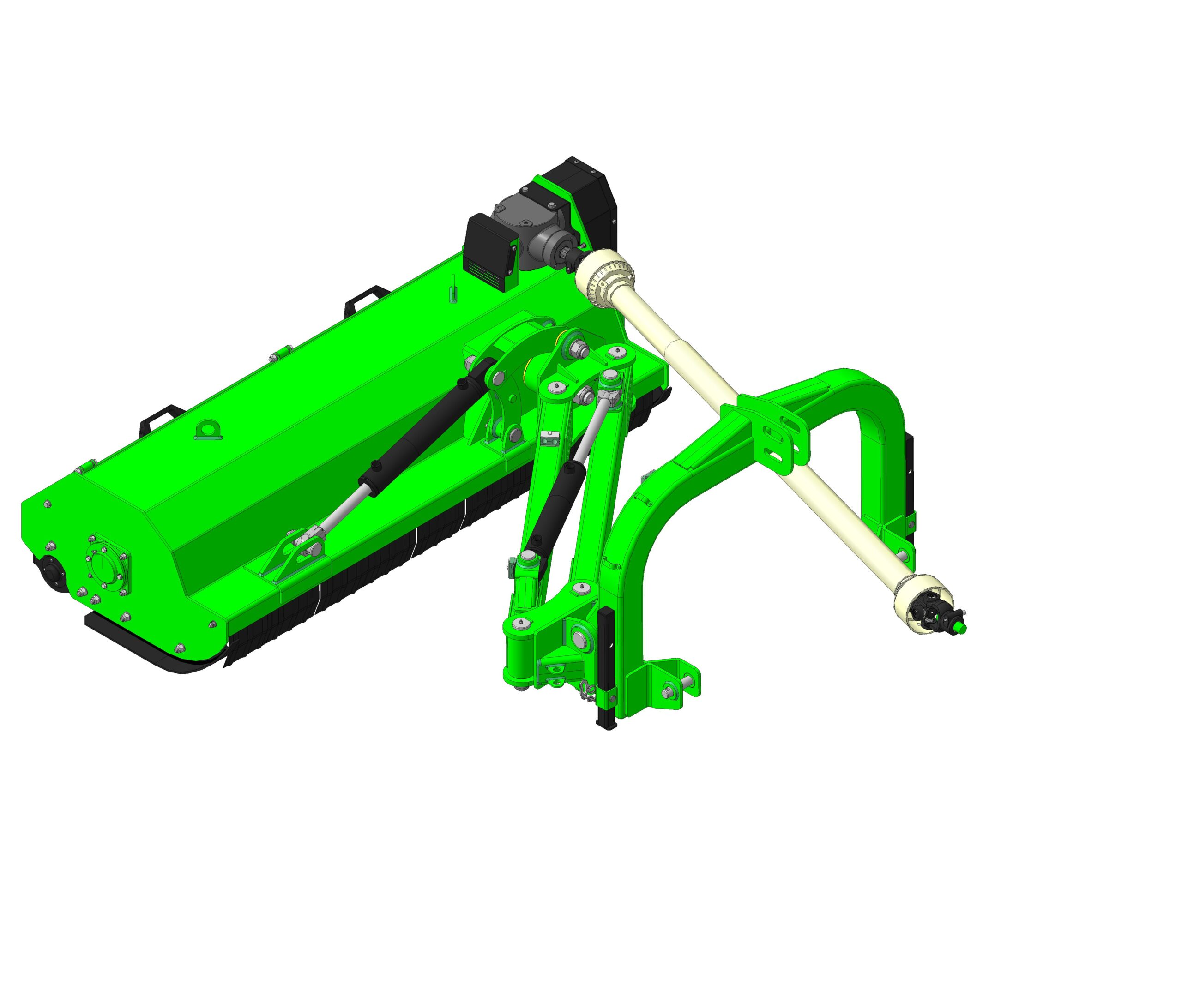

MM2.0-01.00.00.000 (V2B) - это боковая косилка-измельчитель, которая отлично справляется с работой на таких труднодоступных участках как канавы, склоны, берега рек, а также на крутых откосах дорог, в садах и виноградниках. Такая универсальность достигается за счёт возможности устройства сдвигаться вбок (в правую сторону на расстояние до 274 см (280 см макс.) относительно центра трактора в зависимости от рабочей ширины), наклоняться вверх на 90 и вниз на 75 градусов в независимости от бокового положения при помощи гидравлической системы. Рабочая ширина 1.8 метра.


Сообщить о проблеме
Дата
25.02.2021
Язык
Английский
Состав
3Д модель (сборка и деталировка), чертежи и DXF.
Софт
КОМПАС-3D 16.1 Как открыть?
Отзывов пока нет
Задать вопрос
