Борона дисковая АБД 2,6

709

150

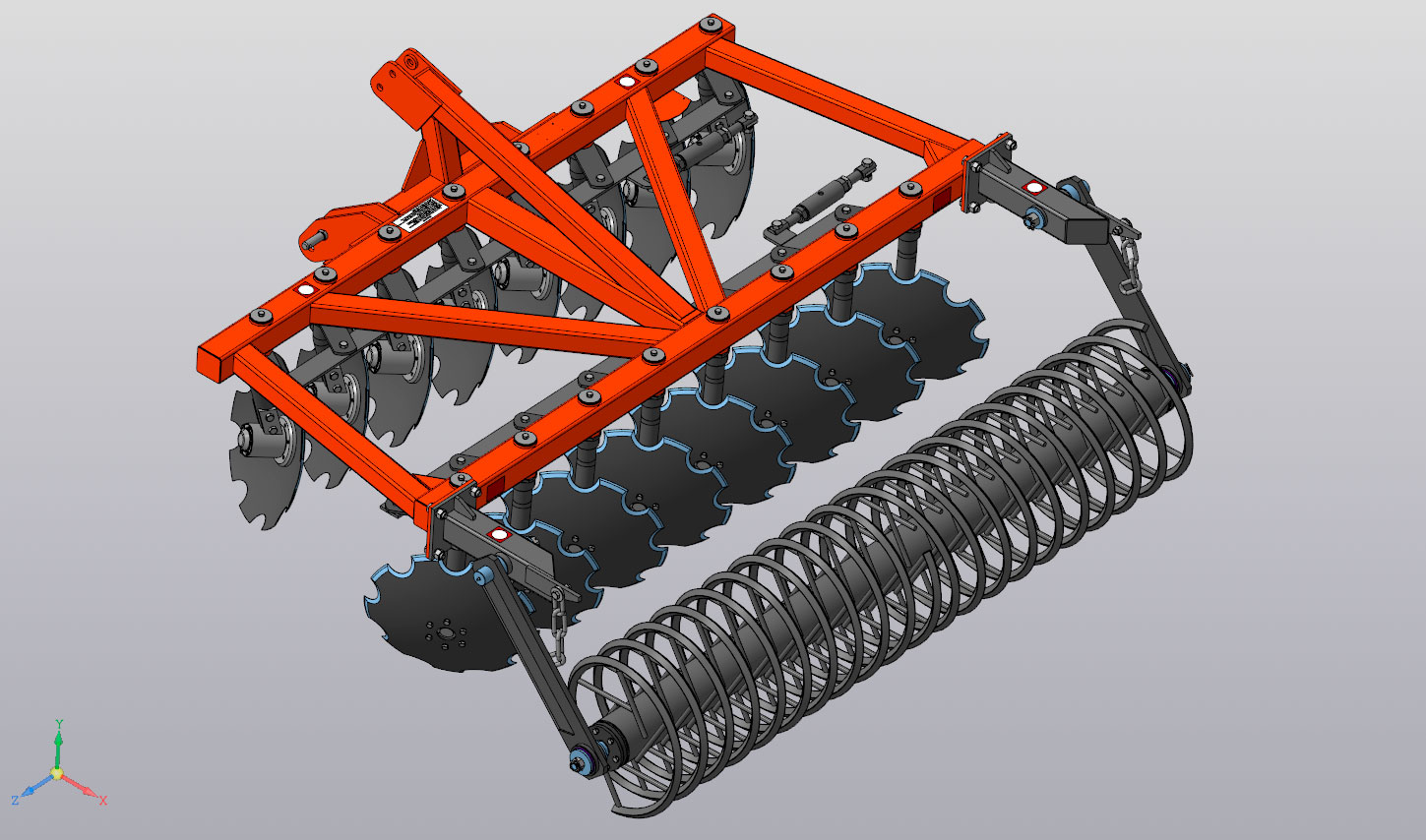

Борона дисковая АБД 2,6. Разработка рамы, стойки дискового рабочего органа, режущего диска, катка.

3D Модели АБД Борона дискатор дисковая

Автор

Подобие_конструктора

Дата

15.09.2019

Язык

Русский

Состав

3D Сборка

Софт

КОМПАС-3D 17,1 Как открыть?

Содержимое архива

Конструкторская документация АБД-2-6х2Н
- АБД-2,6.01.00.000 Рама
  - АБД-2,6.01.00.407 Косынка.m3d
  - АБД-2,6.01.00.802 Упор.m3d
  - АБД-2,6.01.00.402 Заглушка.m3d
  - АБД-2,6.01.00.804 Втулка.m3d
  - АБД-2,6.01.01.000 Основание
    - АБД-2,6.01.01.806 Брус.m3d
    - АБД-2,6.01.01.801 Раскос.m3d
    - АБД-2,6.01.01.000 Основание.a3d
    - АБД-2,6.01.01.802 Поперечина.m3d
    - Thumbs.db
    - АБД-2,6.01.01.807 Втулка.m3d
    - АБД-2,6.01.01.401 Заглушка.m3d
    - 16
      - АБД-2,6.01.01.805 Брус 16.m3d
      - АБД-2,6.01.01.807 Втулка 16.m3d
      - АБД-2,6.01.01.401 Заглушка 16.m3d
      - АБД-2,6.01.01.801 Раскос 16.m3d
      - АБД-2,6.01.01.000 Основание 16.a3d
      - АБД-2,6.01.01.803 Раскос 16.m3d
      - АБД-2,6.01.01.804 Жесткость 16.m3d
      - АБД-2,6.01.01.806 Брус 16.m3d
      - АБД-2,6.01.01.802 Поперечина 16.m3d
    - АБД-2,6.01.01.804 Жесткость.m3d
    - АБД-2,6.01.01.805 Брус.m3d
    - АБД-2,6.01.01.803 Раскос.m3d
    - step
      - АБД-2,6.01.01.000 Основание.stp
      - АБД-2,6.01.01.000 Основание.igs
  - АБД-2,6.01.02.000 Кронштейн
    - АБД-2,6.01.02.000 Кронштейн.a3d
    - АБД-2,6.01.02.403 Накладка.m3d
    - АБД-2,6.01.02.402 Косынка.m3d
    - Thumbs.db
    - АБД-2,6.01.02.401 Кронштейн.m3d
    - АБД-2,6.01.02.000-01 Кронштейн.a3d
  - Thumbs.db
  - АБД-2,6.01.00.406 Основание.m3d
  - АБД-2,6.01.00.404 Жесткость.m3d
  - АБД-2,6.01.00.403 Накладка.m3d
  - АБД-2,6.01.00.803 Труба.m3d
  - АБД-2,6.01.00.401 Фланец.m3d
  - АБД-2,6.01.00.405 Петля строповочная.m3d
  - Документ Microsoft Word.docx
  - АБД-2,6.01.03.000 Кронштейн
    - АБД-2,6.01.03.000-01 Кронштейн.a3d
    - АБД-2,6.01.03.000 Кронштейн.a3d
    - Thumbs.db
    - АБД-2,6.01.03.601 Накладка.m3d
    - АБД-2,6.01.03.401 Проушина.m3d
  - АБД-2,6.01.00.000 Рама.a3d
  - АБД-2,6.01.00.801 Раскос.m3d
- АБД-2,6.00.00.402 Шкала.m3d
- 2,6х2111.Final Color Output.png
- АБД-2,6.02.00.000 Планка регулировочная
  - АБД-2,6.02.00.502 Планка.m3d
  - Thumbs.db
  - АБД-2,6.02.00.000-01 Планка регулировочная(задняя).a3d
  - АБД-2,6.02.00.000 Планка регулировочная(передняя).a3d
  - АБД-2,6.02.00.501 Полоса.m3d
- АБД-2,6.00.00.601 Ось.m3d
- АБД-2,6.00.00.001 Аппликация.m3d
- Thumbs.db
- АБД-2,6.03.00.000 Шлейф
  - АБД-2,6.03.20.000 Подшипниковый узел
    - АБД-2,6.03.20.010 Ступица
      - АБД-2,6.03.20.412 Фланец.m3d
      - АБД-2,6.03.20.010 Ступица.a3d
      - АБД-2,6.03.20.811 Труба.m3d
    - АБД-2,6.03.20.001 Прокладка.m3d
    - АБД-2,6.03.20.402 Крышка.m3d
    - АБД-2,6.03.20.601 Вал.m3d
    - АБД-2,6.03.20.000 Подшипниковый узел.a3d
    - АБД-2,6.03.20.401 Шайба.m3d
  - АБД-2,6.03.10.000 Каток
    - АБД-2,6.03.10.401 Фланец в сборку.m3d
    - АБД-2,6.03.10.000 Каток.a3d
    - АБД-2,6.03.10.602.Спица.m3d
    - АБД-2,6.03.10.801 Труба.m3d
    - АБД-2,6.03.10.601-01 Спираль.m3d
    - АБД-2,6.03.10.401 Фланец.m3d
    - АБД-2,6.03.10.601 Спираль.m3d
  - АБД-2,6.03.00.403 Шайба.m3d
  - АБД-2,6.03.30.000 Стойка
    - АБД-2,6.03.30.403 Гнездо.m3d
    - АБД-2,6.03.30.601 Ось.m3d
    - АБД-2,6.03.30.402 Ребро.m3d
    - АБД-2,6.03.30.000 Стойка.a3d
    - Цепь
      - Звено.m3d
      - Цепь.a3d
      - Цепь для чертежа.a3d
      - Половинка Звена.m3d
    - АБД-2,6.03.30.401 Щека.m3d
    - АБД-2,6.03.30.000-01 Стойка.a3d
  - АБД-2,6.03.40.000 Стойка
    - АБД-2,6.03.40.401 Пластина.m3d
    - АБД-2,6.03.40.000 Стойка.a3d
    - АБД-2,6.03.40.801 Труба.m3d
    - АБД-2,6.03.40.000-01 Стойка.a3d
    - АБД-2,6.03.40.402 Заглушка.m3d
    - АБД-2,6.03.40.601 Втулка.m3d
    - АБД-2,6.03.40.403 Косынка.m3d
  - АБД-2,6.03.00.402 Шайба.m3d
  - АБД-2,6.03.00.401 Шайба.m3d
  - АБД-2,6.03.00.000 Шлейф..a3d
  - Thumbs.db
  - АБД-2,6.03.00.001 Уплотнение.m3d
- АБД-2,6.00.00.000 Дискатор.a3d
- Унифицированные детали
  - КПВН.90.00.000 Чистик
    - КПВН.90.00.000 Чистик.a3d
    - КПВН.90.10.000 Скребок
      - КПВН.90.10.401 Пластина.m3d
      - Thumbs.db
      - КПВН.90.10.000 Скребок.a3d
      - КПВН.90.10.801 Наконечник.m3d
    - Thumbs.db
    - КПВН.90.00.001 Рукоятка.m3d
    - Шуруп 1-3 20.2.09 ГОСТ 1144-80.m3d
  - СПО.00.003 Аппликация (подставка).m3d
  - Пленка красная.m3d
  - Thumbs.db
  - Пленка белая.m3d
  - Маслёнка 1.2.Ц6 ГОСТ 19853-74.m3d
  - КТ.10.001 Аппликация (Строповка).m3d
- АБД-2,6.08.00.000 Рабочий орган
  - БДФ Диск.m3d
  - Thumbs.db
  - АБД-2,6.08.00.401 Шайба.m3d
  - АБД-2,6.08.02.000 Подшипниковый узел
    - АБД-2,6.08.02.801 Кольцо.m3d
    - АБД-2,6.08.02.001 Прокладка.m3d
    - АБД-2,6.08.02.401 Шайба защитная.m3d
    - АБД-2,6.08.02.010 Ступица
      - АБД-2,6.08.02.811 Корпус.m3d
      - АБД-2,6.08.02.010 Ступица.a3d
      - АБД-2,6.08.02.411 Щека.m3d
      - АБД-2,6.08.02.010-01 Ступица.a3d
    - АБД-2,6.08.02.603 Ось.m3d
    - АБД-2,6.08.02.601 Втулка.m3d
    - АБД-2,6.08.02.602 Шайба.m3d
    - Thumbs.db
    - АБД-2,6.08.02.000-01 Подшипниковый узел.a3d
    - АБД-2,6.08.02.402 Крышка.m3d
    - АБД-2,6.08.02.604 Гайка.m3d
    - АБД-2,6.08.02.000 Подшипниковый узел.a3d
  - АБД-2,6.08.00.000-01 Рабочий орган.a3d
  - АБД-2,6.08.00.000 Рабочий орган.a3d
  - АБД-2,6.08.01.000 Стойка поворотная
    - АБД-2,6.08.01.000 Стойка поворотная.cdw
    - АБД-2,6.08.01.601 Стойка.cdw
    - АБД-2,6.08.01.000 Стойка поворотная.spw
    - АБД-2,6.08.01.801 Втулка.m3d
    - АБД-2,6.08.01.801 Втулка.cdw
    - АБД-2,6.08.01.501 Планка.m3d
    - Thumbs.db
    - АБД-2,6.08.01.000 Стойка поворотная.a3d
    - АБД-2,6.08.01.501 Планка.cdw
    - АБД-2,6.08.01.601 Стойка.m3d
- АБД-2,6.06.00.000 Указатель
  - АБД-2,6.06.00.000 Указатель.a3d
  - АБД-2,6.06.00.401 Основание.m3d
  - Thumbs.db
  - АБД-2,6.06.00.402 Стойка.m3d
- АБД-2,6.04.00.000 Талреп
  - АБД-2,6.04.00.000 Талреп(разложен).a3d
  - АБД-2,6.04.00.601 Винт.m3d
  - АБД-2,6.04.00.000 Талреп.a3d
  - АБД-2,6.04.01.000 Корпус
    - АБД-2,6.04.01.000 Корпус.a3d
    - АБД-2,6.04.01.801 Труба.m3d
    - АБД-2,6.04.01.601-01 Гайка.m3d
    - АБД-2,6.04.01.601 Гайка.m3d
  - Thumbs.db
  - АБД-2,6.04.00.601-01 Винт.m3d
- АБД-2,6.07.00.000 Штырь
  - АБД-2,6.07.00.000 Штырь.a3d
  - Thumbs.db
  - АБД-2,6.07.00.601 Ось.m3d
  - АБД-2,6.07.00.602 Рукоятка.m3d
