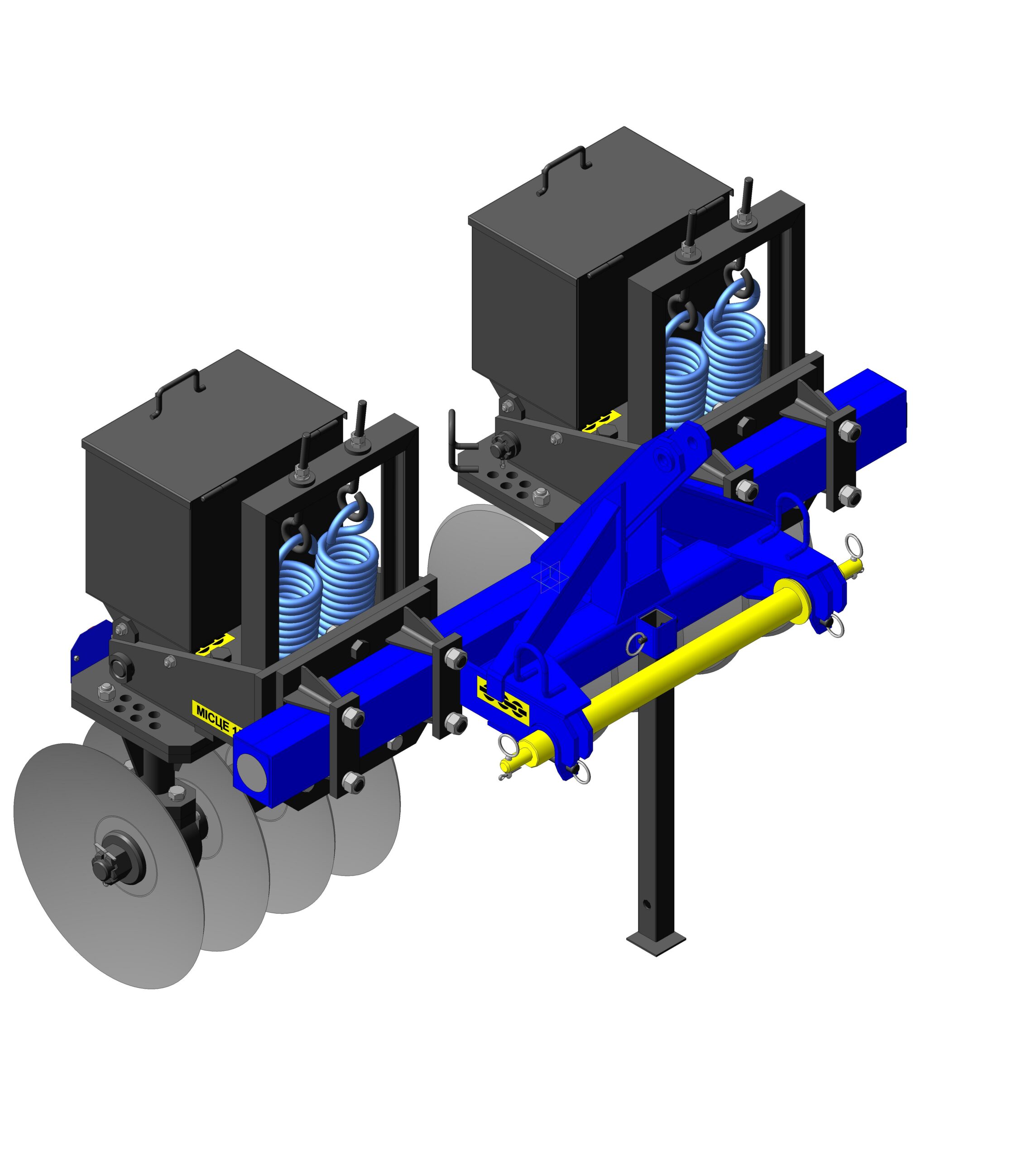

Борона (культиватор) дисковая лесная АГДЛ

Борона предназначена для ухода за лесными культурами, созданными на не раскорчеванных вырубках посевом или посадкой на полосах, подготовленных плугом или другими орудиями
Агрегатируется с тракторами МТЗ-52, МТЗ-80, Т-74, ДТ-75, ЛХТ-55
Производительность 2-3 км/ч
Глубина обработки почвы 6-12 см
Ширина защитной зоны 10-50 см
Ширина захвата 1,8 м
Количество дисковых батарей 2 шт.
Количество дисков в одной батарее 4 шт.
Скорость рабочая 3 км/ч
Диаметр дисков 510 мм
Процент уничтожения сорной растительности 95%
Габаритные размеры 910х1710х1510 мм
Масса 510 кг

Состав: 3D Сборка и деталировка

Софт: КОМПАС-3D 19

Файлы:

Каталог
Сельское хозяйство
Борона (культиватор) дисковая лесная АГДЛ

Лесной культиватор/

Лесной культиватор/АГДЛ-1,8.06.02.02 - Пластина.m3d

Лесной культиватор/АГД 0.4.00 СБ - Фиксатор.a3d

Лесной культиватор/АГДЛ-1,8.06.04.02 - Вставка.m3d

Лесной культиватор/АГДЛ-1,8.03.00.06 - Упор.m3d

Лесной культиватор/АГДЛ-1,8.01.00.03 - Кронштейн.m3d

Лесной культиватор/ПОН 1.0.27-01-2х25 - Скоба.m3d

Лесной культиватор/Знак Место строповки.m3d

Лесной культиватор/АГДЛ-1,8.08.01.03 - Кронштейн.m3d

Лесной культиватор/Отражатель света задний ФЛ-310Е.m3d

Лесной культиватор/АГДЛ-1,8.06.00.07 - Крышка.m3d

Лесной культиватор/АГДЛ-1,8.03.00.07-01 - Втулка.m3d

Лесной культиватор/АГДЛ-1,8.06.02.00 - Корпус подшипников в сборе.a3d

Лесной культиватор/Надпись АГДЛ-1,8.m3d

Лесной культиватор/АГД 0.1.00-3,5 - Фиксатор.a3d

Лесной культиватор/АГДЛ-1,8.07.00.01 - Ось.m3d

Лесной культиватор/АГДЛ-1,8.01.00.04 - Накладка.m3d

Лесной культиватор/АГЧ 9.0.06-3,0Д - Ось.m3d

Лесной культиватор/АГДЛ-1,8.00.00.03 - Винт-петля М16.m3d

Лесной культиватор/АГДЛ-1,8.06.00.00 - Батарея в сборе.a3d

Лесной культиватор/АГДЛ-1,8.00.00.05 - Гайка М30-6H ГОСТ 5919-73.m3d

Лесной культиватор/АГДЛ-1,8.00.00.04 - Болт осевой..m3d

Лесной культиватор/АГД 0.1.01-3,5 - Палец.m3d

Лесной культиватор/АГДЛ-1,8.01.00.06 - Заглушка.m3d

Лесной культиватор/АГДЛ-1,8.06.00.05 - Втулка.m3d

Лесной культиватор/АГДЛ-1,8.06.00.04 - Шайба.m3d

Лесной культиватор/АГДЛ-1,8.08.00.00 - Ящик баластный.a3d

Лесной культиватор/АГДЛ-1,8.06.00.06 - Гайка М42x3-6H ГОСТ 2528-73.m3d

Лесной культиватор/АГДЛ-1,8.06.01.02 - Труба.m3d

Лесной культиватор/АГДЛ-1,8.06.00.03 - Шайба.m3d

Лесной культиватор/АГД 4.0.03 А - Шайба.m3d

Лесной культиватор/АГДЛ-1,8.06.05.03 - Вставка.m3d

Лесной культиватор/АГДЛ-1,8.08.00.01 - Крышка.m3d

Лесной культиватор/АГДЛ-1,8.06.00.08 - Ось.m3d

Лесной культиватор/АГДЛ-1,8.06.04.01 - Втулка.m3d

Лесной культиватор/АГД 0.3.02 - Кольцо.m3d

Лесной культиватор/АГДЛ-1,8.00.00.08 - Шайба.m3d

Лесной культиватор/АГДЛ-1,8.06.01.03 - Пластина.m3d

Лесной культиватор/АГДЛ-1,8.00.00.01 - Пластина.m3d

Лесной культиватор/АГДЛ-1,8.01.00.02 - Стойка.m3d

Лесной культиватор/Надпись Місце 1_2.m3d

Лесной культиватор/АГДЛ-1,8.00.00.00 - Агрегат грунтообрабатывающий дисковый лесной 1,8.a3d

Лесной культиватор/АГДЛ-1,8.03.00.08 - Накладка.m3d

Лесной культиватор/АГФ 0.01.01-1,5 - Палец.m3d

Лесной культиватор/АГД 3.2.03-01 - Пластина.m3d

Лесной культиватор/АГДЛ-1,8.06.01.00 - Кронштейн батареи поворотный.a3d

Лесной культиватор/АГД 1.0.15 - Пластина.m3d

Лесной культиватор/АГДЛ-1,8.03.00.00 - Кронштейн поворотный.a3d

Лесной культиватор/АГДЛ-1,8.01.00.10 - Стойка.m3d

Лесной культиватор/АГДЛ-1,8.06.04.00 - Шпунька.a3d

Лесной культиватор/АГДЛ-1,8.01.00.08 - Труба.m3d

Лесной культиватор/АГДЛ-1,8.02.00.02 - Стойка.m3d

Лесной культиватор/АГДЛ-1,8.03.00.01 - Плита.m3d

Лесной культиватор/4015.00.00.009 - Пластина.m3d

Лесной культиватор/АГДЛ-1,8.01.00.11 - Накладка.m3d

Лесной культиватор/Знак 20.m3d

Лесной культиватор/АГДЛ-1,8.05.00.01 - Плита.m3d

Лесной культиватор/АГДЛ-1,8.05.00.03 - Ухо.m3d

Лесной культиватор/СБЗ 04.00-8,0 - Стойка.a3d

Лесной культиватор/АГДЛ-1,8.05.00.02 - Ухо.m3d

Лесной культиватор/АГДЛ-1,8.03.00.05 - Косынка.m3d

Лесной культиватор/БДВ 01.40.001 - Диск.m3d

Лесной культиватор/АГД 1.0.11-01В - Пластина.m3d

Лесной культиватор/АГДЛ-1,8.01.00.05 - Раскос.m3d

Лесной культиватор/АГДЛ-1,8.06.05.00 - Ось батареи.a3d

Лесной культиватор/АГД 1.0.18-3,5 - Скоба.m3d

Лесной культиватор/АГДЛ-1,8.01.00.01 - Балка.m3d

Лесной культиватор/АГДЛ-1,8.08.00.02 - Ручка.m3d

Лесной культиватор/АГЧ 4.0.04-1,8 - Ось.m3d

Лесной культиватор/АГДЛ-1,8.02.00.01 - Плита.m3d

Лесной культиватор/АГДЛ-1,8.02.00.03 - Косынка.m3d

Лесной культиватор/АГДЛ-1,8.02.00.00 - Кронштейн.a3d

Лесной культиватор/АГДЛ-1,8.08.01.01 - Стенка.m3d

Лесной культиватор/АГФ 1.00.24-1,5 - Труба.m3d

Лесной культиватор/АГДЛ-1,8.06.01.04 - Косынка.m3d

Лесной культиватор/АГДЛ-1,8.06.00.02 - Втулка.m3d

Лесной культиватор/СБЗ 04.01-8,0 - Труба стойки.m3d

Лесной культиватор/АГДЛ-1,8.08.01.00 - Короб.a3d

Лесной культиватор/АГДЛ-1,8.06.02.01 - Корпус подшипников.m3d

Лесной культиватор/АГДЛ-1,8.03.00.11 - Упор.m3d

Лесной культиватор/АГДЛ-1,8.03.00.07 - Втулка.m3d

Лесной культиватор/АГДЛ-1,8.00.00.02 - Пружина.m3d

Лесной культиватор/АГДЛ-1,8.03.00.10 - Пластина.m3d

Лесной культиватор/АГДЛ-1,8.01.00.07 - Труба.m3d

Лесной культиватор/АГДЛ-1,8.07.00.02 - Шайба.m3d

Лесной культиватор/Знак качества.m3d

Лесной культиватор/АГДЛ-1,8.06.01.01 - Плита.m3d

Лесной культиватор/АГДЛ-1,8.03.00.04 - Перемычка.m3d

Лесной культиватор/АГДЛ-1,8.08.01.02 - Дно.m3d

Лесной культиватор/АГЧ 4.0.00-1,8 СБ - Навеска.a3d

Лесной культиватор/Зацеп.m3d

Лесной культиватор/АГДЛ-1,8.06.05.02 - Шайба.m3d

Лесной культиватор/АГЧ 9.0.05-3,0Д - Втулка.m3d

Лесной культиватор/АГДЛ-1,8.01.00.09 - Вставка.m3d

Лесной культиватор/АГДЛ-1,8.00.00.10 - Табличка.m3d

Лесной культиватор/СБЗ 04.02-8,0 - Пластина.m3d

Лесной культиватор/АГДЛ-1,8.01.00.00 - Рама.a3d

Лесной культиватор/АГД 1.0.03-3,5 - Кронштейн.m3d

Лесной культиватор/АГФ 0.01.00-1,5 СБ - Фиксатор.a3d

Лесной культиватор/АГДЛ-1,8.01.00.16 - Пластина.m3d

Лесной культиватор/АГДЛ-1,8.06.00.01 - Втулка.m3d

Лесной культиватор/АГДЛ-1,8.03.00.02 - Пластина.m3d

Лесной культиватор/АГД 0.4.01 - Фиксатор.m3d

Лесной культиватор/АГДЛ-1,8.05.00.00 - Кронштейн батареи.a3d

Лесной культиватор/АГДЛ-1,8.07.00.00 - Ось в сборе.a3d

Лесной культиватор/АГДЛ-1,8.01.00.15 - Пластина.m3d

Лесной культиватор/АГДЛ-1,8.06.05.01 - Ось.m3d

Лесной культиватор/АГДЛ-1,8.03.00.03 - Стойка.m3d

Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы

Еще чертежи и проекты по этой теме:

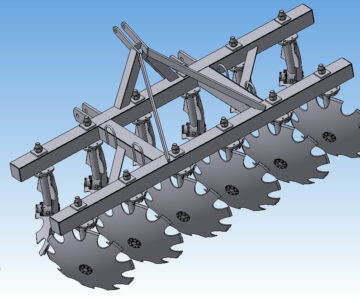

Борона дисковая БН-2,4 лесная
