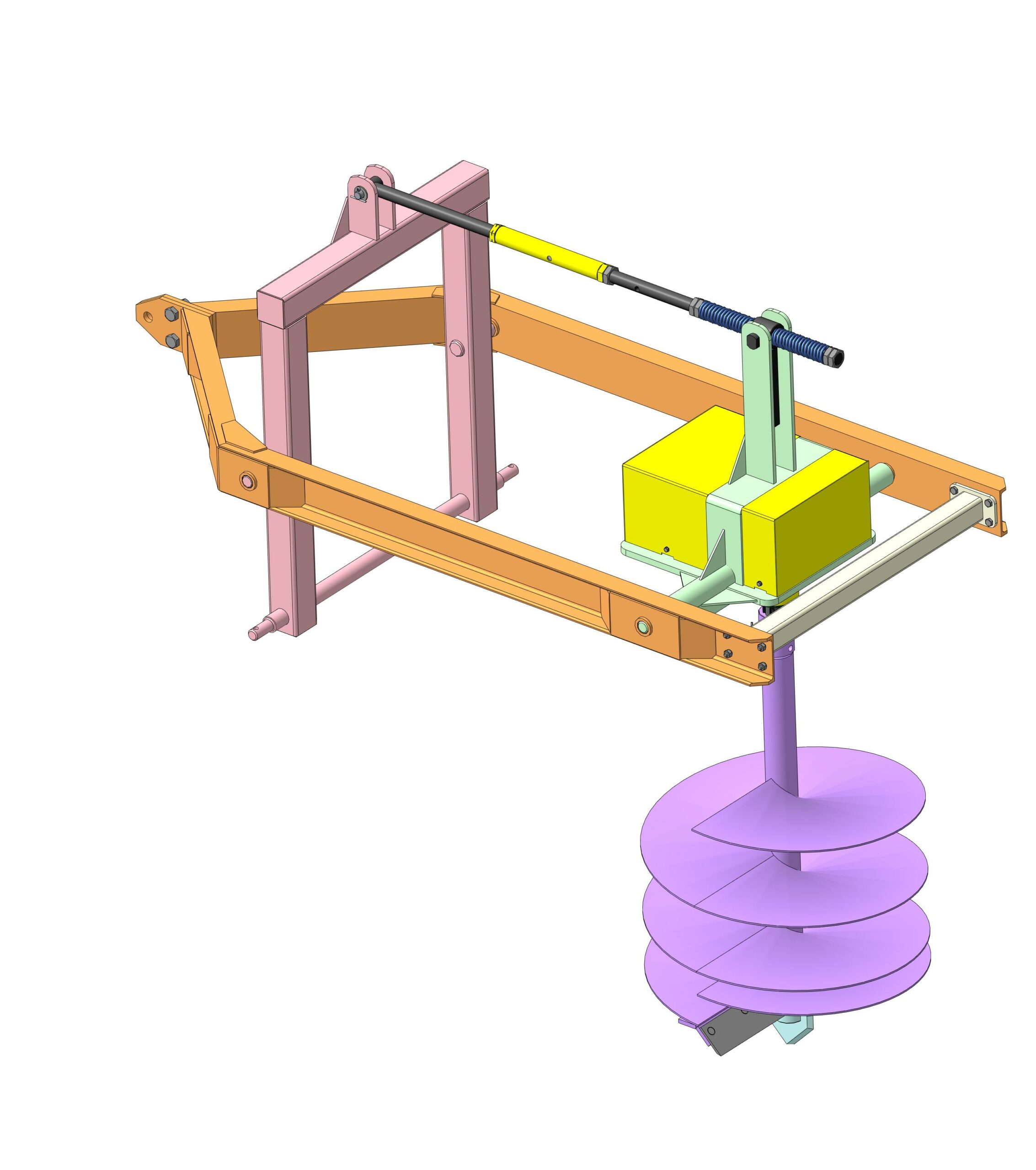

3D модель Бур садовый

Агрегатируется бур с тракторами МТЗ-80/82, МТЗ 890/892, Беларус-320.
Способ агрегатирования – навесной с приводом от ВОМ 540 об./мин.
Габаритные размеры
Длина, не более мм - 2100
Ширина, не более мм - 715
Высота (со съемным шнеком) не более мм - 2120
Высота, (без шнека) не более мм - 750
Масса, не более кг - 270
Количество сменных шнеков шт. - 1
*Диаметр ям, производимых сменными шнеками мм - 650
Максимальная глубина ям см - 90
Число оборотов шнека об./мин - 385

Бур Бур садовый садовый
Поделиться:
Поделиться через Telegram Поделиться через Whatsapp Поделиться через VK
Сообщить о проблеме
Автор
user-avatar Дмитрий Ожигин
Дата
21.01.2021
Язык
Русский
Состав
3D Сборка и деталировка
Софт
КОМПАС-3D 19 Как открыть?
Содержимое архива
  • БУР
    • БС-650 5.0.02 - Втулка.m3d
    • БС-650 5.1.00 - Тяга.a3d
    • БС-650 2.1.00-01 - Шнек.a3d
    • БС-650 2.1.07-01 - Пластина.m3d
    • БС-650 2.1.03 - Перо шнека.m3d
    • БС-650 4.0.05 - Пластина.m3d
    • БС-650 2.2.02 - Держатель.m3d
    • БС-650 6.0.00 - Перемычка.a3d
    • БС-650 2.1.03-01 - Перо шнека.m3d
    • БС-650 2.1.10 - Пластина.m3d
    • АГФ-1,6.02.00.11 - Шайба.m3d
    • БС-650 2.2.01 - Наконечник.m3d
    • БС-650 4.0.06 - Заглушка.m3d
    • БС-650 7.0.02 - Стенка.m3d
    • БС-650 2.0.00-01 - Бур.a3d
    • БС-650 0.0.00 - Бур садовый.a3d
    • АГД 0.0.14-2,8Н - Гайка М30х2.m3d
    • БС-650 2.1.07 - Пластина.m3d
    • БС-650 4.0.02 - Труба.m3d
    • БС-650 2.1.09 - Ребро.m3d
    • БС-650 0.2.00 - Корпус.a3d
    • БС-650 3.4.00 - Кожух.a3d
    • БС-650 2.0.01 - Нож.m3d
    • Труба кардана.m3d
    • АГД 0.3.02 - Кольцо.m3d
    • Карданный вал.a3d
    • БС-650 1.0.09 - Пластина.m3d
    • БС-650 3.3.02 - Цапфа.m3d
    • БС-650 2.1.04 - Перо шнека.m3d
    • БС-650 2.1.10-01 - Пластина.m3d
    • БС-650 2.3.01 - Шпилька.m3d
    • БС-650 0.3.00 - Тяга.a3d
    • БС-650 3.2.03 - Основание.m3d
    • БС-650 0.0.03 - Втулка.m3d
    • БС-650 2.1.01 - Втулка.m3d
    • БС-650 3.2.01 - Корпус.m3d
    • БС-650 4.0.01 - Навеска.m3d
    • КН-2.02.04.02 - Уголок.m3d
    • АГД 1.0.14 - Косынка.m3d
    • БС-650 2.1.06 - Перо шнека.m3d
    • БС-650 3.0.03 - Втулка.m3d
    • БС-650 3.0.04 - Втулка.m3d
    • БС-650 3.3.05 - Пластина.m3d
    • БС-650 2.1.08 - Вставка.m3d
    • БС-650 1.0.03 - Кронштейн.m3d
    • Вилка кардана_и«Ёжл.m3d
    • БС-650 3.0.06 - Вал.m3d
    • БС-650 3.4.00-01 - Кожух.a3d
    • БС-650 3.1.01 - Корпус.m3d
    • БС-650 4.0.00 - Навеска.a3d
    • БС-650 3.0.01 - Шестерня Z=15.m3d
    • БС-650 3.2.00 - Корпус.a3d
    • БС-650 0.0.02 - Тяга.m3d
    • Труба кардана2.m3d
    • АГФ-1,6.02.00.13 - Шайба.m3d
    • БС-650 2.3.00 - Болт.a3d
    • БС-650 4.0.03 - Ось.m3d
    • БС-650 0.3.02 - Втулка.m3d
    • БС-650 5.1.02 - Втулка.m3d
    • БС-650 2.1.04-01 - Перо шнека.m3d
    • БС-650 6.0.02 - Перемычка.m3d
    • АГД 2.0.05-3,5 - Гайка.m3d
    • АГФ-1,6.02.00.12 - Контрогайка.m3d
    • Вилка кардана_ЇаЁў а­ п.m3d
    • БС-650 3.4.01 - Стенка.m3d
    • АГД 0.2.31-2,8Н - Втулка.m3d
    • Защитная труба.m3d
    • БС-650 0.0.04 - Пружина.m3d
    • БС-650 0.3.01 - Тяга.m3d
    • БС-650 3.0.02 - Щестерня Z=42.m3d
    • 1 часть кардана.a3d
    • БС-650 3.4.02 - Стенка.m3d
    • БС-650 1.0.00 - Балка.a3d
    • БС-650 3.0.05 - Вал ведущий.m3d
    • БС-650 1.0.04 - Накладка.m3d
    • БС-650 5.2.03 - Связь.m3d
    • БС-650 3.4.01-01 - Стенка.m3d
    • 2 часть кардана.a3d
    • Вилка кардана 8х32х38.m3d
    • БС-650 2.1.06-01 - Перо шнека.m3d
    • БС-650 2.1.00 - Шнек.a3d
    • БС-650 3.1.02 - Фланец.m3d
    • БС-650 3.3.00 - Основание.a3d
    • БС-650 7.0.01 - Стенка.m3d
    • БС-650 2.0.00 - Бур.a3d
    • БС-650 5.1.01 - Тяга.m3d
    • БС-650 1.0.07 - Накладка.m3d
    • Защитный кожух кардана.m3d
    • БС-650 0.0.01 - Болт.m3d
    • БС-650 3.0.09-02 - Шайба регулировочная.m3d
    • АГФ-1,6.02.00.02 - Кольцо.m3d
    • БС-650 3.3.01 - Основание.m3d
    • БС-650 6.0.01 - Фланец.m3d
    • БС-650 1.0.06 - Накладка.m3d
    • БС-650 3.4.02-01 - Стенка.m3d
    • БС-650 2.0.01-01 - Нож.m3d
    • БС-650 2.2.00 - Наконечник бура.a3d
    • БС-650 4.0.04 - Труба.m3d
    • БС-650 0.1.00 - Фиксатор.a3d
    • Крестовина.m3d
    • БС-650 2.1.05 - Перо шнека.m3d
    • БС-650 3.2.02 - Кронштейн.m3d
    • БС-650 3.3.07 - Пластина.m3d
    • БС-650 1.0.02 - Балка.m3d
    • БС-650 0.2.03 - Связь.m3d
    • БС-650 3.3.06 - Ребро.m3d
    • АГД 0.2.32-2,8Н - Втулка левая.m3d
    • БС-650 3.3.04 - Трапеция.m3d
    • БС-650 5.0.01 - Тяга.m3d
    • БС-650 2.1.05-01 - Перо шнека.m3d
    • БС-650 3.0.00 - Привод.a3d
    • БС-650 3.1.00 - Корпус.a3d
    • БС-650 1.0.08 - Накладка.m3d
    • БС-650 3.0.08 - Шайба.m3d
    • БС-650 1.0.01 - Балка.m3d
    • БС-650 5.0.03 - Пружина.m3d
    • БС-650 3.0.07 - Шайба.m3d
    • БС-650 1.0.05 - Вставка.m3d
    • БС-650 5.2.00 - Корпус.a3d
    • БС-650 3.3.03 - Кронштейн.m3d
    • БС-650 2.1.02 - Вал.m3d
    • БС-650 0.1.01 - Палец.m3d
