Чертеж удлиненного маркера для посевного комплекса

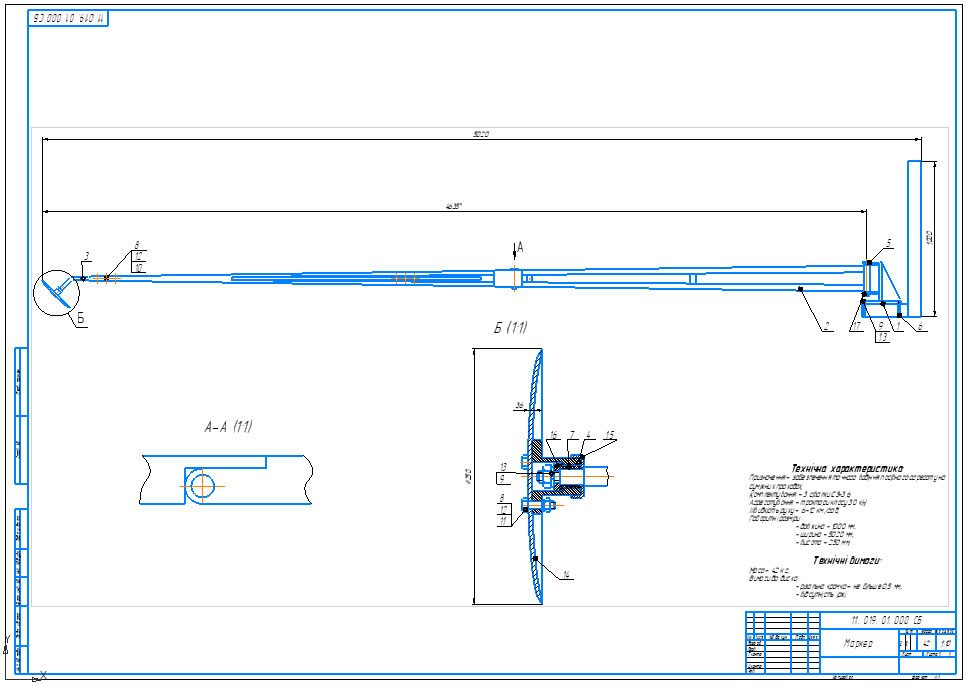

Чертеж усовершенствования маркера к посевному комплексу. Сборочный вид маркера + чертежи некоторых сборочных единиц + чертежи некоторых изготовленных деталей.

Техническая характеристика:
Назначение - обеспечение точного вождения посевного агрегата на смежных проходах;
Комплектование - 3 сеялки СЗ-3,6;
Агрегатирования - трактора класса 30 кН;
Скорость движения - 6-12 км / ч;
Габаритные размеры:
- длина - 1000 мм;
- ширина - 5020 мм;
- высота - 250 мм;
Технические требования:
Масса - 42 кг;
Требования к диску:
- режущая кромка - не более 0,5 мм;
- отсутствие ржавчины.

Состав: Вид общий (ВО), Деталировка, Спецификаций нет Язык документа

Софт: КОМПАС-3D 14

Файлы:

Каталог / Сельское хозяйство / Чертеж удлиненного маркера для посевного комплекса

Маркер/
Маркер/Вісь маркера_.cdw
Маркер/Корпус_.cdw
Маркер/Кронштейн А3_.cdw
Маркер/Маркер.cdw
Маркер/Палець_.cdw
Маркер/Скоба_.cdw
Маркер/Тримач маркера А3_.cdw
