Колонна охлаждения горизонтальная

271

250

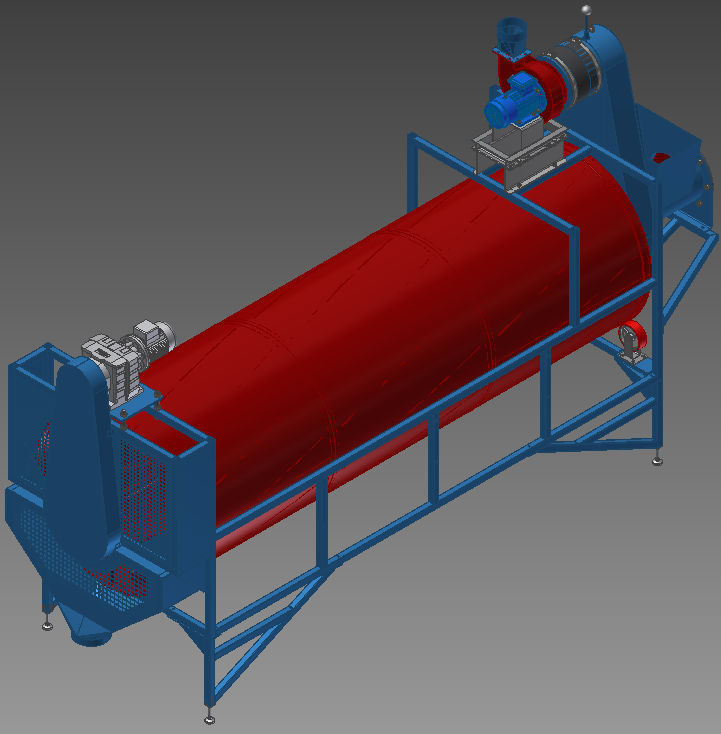

3D модель Колонна охлаждения горизонтальная

Колонна охлаждения горизонтальная, разработана для охлаждения продуктов экструдата. Заявленная производительность не менее 1000 кг/час.

3D Модели барабанная сушилка Сушилка барабанная

Автор

yusupovalexey

Дата

12.01.2021

Язык

Русский

Состав

3D-сборка, 3D-деталь.

Софт

Autodesk Inventor 15 sp2 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

КОГ-2500.00.000 Охладитель
- КОГ-2500.00.000 Охладитель
  - КОГ-2500.02.000 Воздуховод
    - КОГ-2500.02.100 Кожух
      - КОГ-2500.02.103 Направляющая.ipt
      - КОГ-2500.02.106 Стенка.ipt
      - КОГ-2500.02.107 Стенка.ipt
      - КОГ-2500.02.105 Обечайка.ipt
      - КОГ-2500.02.102 Кронштейн.ipt
      - КОГ-2500.02.108 Стенка.ipt
      - КОГ-2500.02.104 Обечайка.ipt
      - КОГ-2500.02.101 Втулка.ipt
      - КОГ-2500.02.100 СБ Кожух.iam
    - КОГ-2500.02.200 Шибер
      - КОГ-2500.02.100 СБ Шибер.iam
      - КОГ-2500.02.101 Кронштейн.ipt
      - КОГ-2500.02.102 Лист.ipt
      - КОГ-2500.02.103 Шпилька.ipt
    - Thumbs.db
    - Покупные элементы
      - Ручка круглая гладкая KIPP (Арт. K0159.15012).ipt
      - Рукоять звездообразная KIPP (Арт. K0155.40815X15).ipt
      - Скоба KIPP (Арт. K0044.9136281)

        KIPP K0044.9136281.iam

        DIN 660 - B 3,5 x 8 x 4.ipt

        _K0044_gegenhaken_5.ipt
      - Шарнир-петля приварной KIPP (Арт. K0984.0080400120).ipt
      - Защелка натяжная KIPP (Арт. K0044.1330571)

        _k0044_halter1.ipt

        _k0044riegel1.ipt

        KIPP K0044.1330571.iam

        _k0044_griff1.ipt

        DIN 660 - A 3 x 8 x 3.ipt
    - КОГ-2500.02.001 Крышка.ipt
    - КОГ-2500.02.000 СБ Воздуховод.iam
    - КОГ-2500.02.002 Уплотнение.ipt
  - КОГ-2500.06.000 Лоток выгрузной
    - КОГ-2500.06.004 Фланец.ipt
    - КОГ-2500.06.003 Стенка.ipt
    - КОГ-2500.06.001 Стенка.ipt
    - КОГ-2500.06.002 Стенка.ipt
    - КОГ-2500.06.000 СБ Лоток выгрузной.iam
    - Thumbs.db
  - КОГ-2500.01.000 Барабан
    - КОГ-2500.01.001 Ось.ipt
    - КОГ-2500.01.100 Сегмент
      - КОГ-2500.01.105 Фланец.ipt
      - КОГ-2500.01.106 Фланец.ipt
      - КОГ-2500.01.103 Стенка.ipt
      - КОГ-2500.01.100 СБ Сегмент.iam
      - КОГ-2500.01.101 Втулка.ipt
      - КОГ-2500.01.102 Лопасть.ipt
      - КОГ-2500.01.104 Труба.ipt
    - КОГ-2500.01.300 Сегмент
      - КОГ-2500.01.300 СБ Сегмент.iam
      - КОГ-2500.01.306 Фланец.ipt
      - КОГ-2500.01.302 Обечайка.ipt
      - КОГ-2500.01.303 Ось.ipt
      - КОГ-2500.01.301 Обечайка.ipt
      - КОГ-2500.01.305 Труба.ipt
      - КОГ-2500.01.304 Ребро.ipt
    - КОГ-2500.01.200 Сегмент
      - КОГ-2500.01.200 СБ Сегмент.iam
    - КОГ-2500.01.000 СБ Барабан.iam
    - КОГ-2500.01.400 Цапфа
      - КОГ-2500.01.400 СБ Цапфа.iam
      - КОГ-2500.01.401 Ось.ipt
      - КОГ-2500.01.402 Фланец.ipt
    - КОГ-2500.01.002 Уплотнение.ipt
    - Заклепка A 6.0x9x6 ГОСТ 12638-80.ipt
  - Покупные элементы
    - Цепь 08B-2X5MTR.ipt
    - Звездочка PHS 08B-2B60.ipt
    - Звездочка PHS 08B-2B35.ipt
    - Мотор-редуктор IMak 73
      - OldVersions

        Мотор-редуктор IMak 73.0006.iam
      - Мотор АИР80А4У2.iam
      - Редуктор IMAK 73.ipt
      - Electric motor A4

        Крыльчатка.ipt

        Табличка.ipt

        Эл.коробка.ipt

        Корпус.ipt

        Вал Ф-22.ipt

        Фланец Ф-200.ipt

        Шпилька 6х6х30.ipt

        ANSI B18.6.4 - 10-16 - 0,375(22) AB.ipt

        Кожух.ipt

        D3.ipt

        Винт ST3.5x13-C-H ГОСТ Р ИСО 7049-93.ipt
      - Мотор-редуктор IMak 73.iam
    - Опора колесная FCp 63
      - Опора колесная FCp 63.iam
      - Ось.ipt
      - Платформа.ipt
      - Колесо.ipt
      - Обод.ipt
      - Вилка.ipt
  - КОГ-2500.04.000 Питатель
    - КОГ-2500.04.000 СБ Питатель.iam
    - КОГ-2500.04.200 Шнек
      - КОГ-2500.04.202 Муфта.ipt
      - КОГ-2500.04.201 Виток.ipt
      - Thumbs.db
      - КОГ-2500.04.205 Фланец.ipt
      - КОГ-2500.04.200 СБ Шнек.iam
      - КОГ-2500.04.203 Ось.ipt
      - КОГ-2500.04.204 Труба.ipt
    - КОГ-2500.04.001 Фланец.ipt
    - Покупные элемены
      - Подшипник корпусной UCFL210

        Подшипник корпусной UCFL210.iam

        _24200_lagerucUC 210.ipt

        _24215_gehaueseFL 210.ipt
    - Thumbs.db
    - КОГ-2500.04.100 Корпус
      - КОГ-2500.04.109 Фланец.ipt
      - КОГ-2500.04.107 Фланец.ipt
      - КОГ-2500.04.100 СБ Корпус.iam
      - КОГ-2500.04.105 Труба.ipt
      - КОГ-2500.04.101 Втулка.ipt
      - КОГ-2500.04.103 Стенка.ipt
      - КОГ-2500.04.106 Фланец.ipt
      - КОГ-2500.04.102 Пластина.ipt
      - КОГ-2500.04.104 Стенка.ipt
      - КОГ-2500.04.108 Фланец.ipt
  - КОГ-2500.00.000 СБ Охладитель.iam
  - КОГ-2500.05.000 Рама
    - КОГ-2500.05.100 Рама
      - КОГ-2500.05.103 Ребро.ipt
      - КОГ-2500.05.116 Труба.ipt
      - КОГ-2500.05.114 Труба.ipt
      - КОГ-2500.05.115 Труба.ipt
      - КОГ-2500.05.118 Труба.ipt
      - КОГ-2500.05.109 Труба.ipt
      - КОГ-2500.05.111 Труба.ipt
      - КОГ-2500.05.113 Труба.ipt
      - КОГ-2500.05.102 Площадка.ipt
      - КОГ-2500.05.105 Труба.ipt
      - КОГ-2500.05.100 СБ Рама.iam
      - КОГ-2500.05.117 Труба.ipt
      - КОГ-2500.05.108 Труба.ipt
      - КОГ-2500.05.107 Труба.ipt
      - КОГ-2500.05.104 Труба.ipt
      - КОГ-2500.05.112 Труба.ipt
      - КОГ-2500.05.119 Ухо.ipt
      - КОГ-2500.05.101 Площадка.ipt
      - КОГ-2500.05.106 Труба.ipt
      - КОГ-2500.05.110 Труба.ipt
    - КОГ-2500.05.002-01 Щит.ipt
    - КОГ-2500.05.000 СБ Рама.iam
    - КОГ-2500.05.001 Площадка.ipt
    - КОГ-2500.05.200 Опора
      - КОГ-2500.05.200 СБ Опора.iam
      - КОГ-2500.05.203 Пластина.ipt
      - КОГ-2500.05.204 Ребро.ipt
      - КОГ-2500.05.202 Пластина.ipt
      - КОГ-2500.05.205 Труба.ipt
      - КОГ-2500.05.200-01 СБ Опора.iam
      - КОГ-2500.05.207 Труба.ipt
      - КОГ-2500.05.206 Труба.ipt
      - КОГ-2500.05.201 Бобышка.ipt
    - Thumbs.db
    - Покупные элементы
      - Заглушка 60х60 (Арт. 17734609).ipt
      - Подшипник корпусной UCP210

        _24200_gehaueseP 210.ipt

        _24200_lagerucUC 210.ipt

        Подшипник корпусной UCP210.iam
      - Опора регулируемая (Арт. 7056)

        Гайка без дырки М16.ipt

        Шпилька М16 80мм.ipt

        Прокладка от скольжения под 80мм.ipt

        Подошва поворотная 80мм.ipt

        Опора регулируемая (Арт. 7056).iam
    - КОГ-2500.05.400 Крыло
      - КОГ-2500.05.401 Стенка.ipt
      - КОГ-2500.05.402 Стенка.ipt
      - КОГ-2500.05.400 СБ Крыло.iam
    - КОГ-2500.05.002 Щит.ipt
    - КОГ-2500.05.300 Опора
      - КОГ-2500.05.300 СБ Опора.iam
      - КОГ-2500.05.302 Труба.ipt
      - КОГ-2500.05.304 Труба.ipt
      - КОГ-2500.05.301 Пластина.ipt
      - КОГ-2500.05.303 Труба.ipt
  - КОГ-2500.03.000 Кожух
    - КОГ-2500.03.002 Стенка.ipt
    - КОГ-2500.03.001 Кронштейн.ipt
    - КОГ-2500.03.003 Стенка.ipt
    - КОГ-2500.03.000 СБ Кожух.iam
