Ферма свинотоварная с законченным производственным циклом на 180 маток. Насосная установка навоза НЦН-2

Житомирський агротехнічний коледж
Дипломний проект на тему: "Підбір комплексу машин для потоково-технологічної лінії приготування та роздавання кормів на свинофермі СТОВ «Староконстянтинів-Агро» Староконстянтинівського району Хмельницької області з детальною розробкою прибирання гною"
Житомир 2011

Отрасль свиноводства в Украине имеет стратегическое значение, так как обеспечивает население продуктами питания. Поэтому эта отрасль требует постоянного совершенствования, в том числе и механизации производственных процессов.
На проектной свинотоварной ферме с законченным производственным циклом используем Выгульные систему содержания животных. В зданиях свиней будем размещать в групповых станках с учетом их возраста. Выбираем концентратно-корнеплодный тип кормления. Для содержания свиней на откорме принимаем свинарник-ОТКОРМОЧНИК на 1000 мест (ТП 802-163), а для проведения опоросов - свинарник на 60 мест, в котором предусмотрено помещение для содержания отлученных поросят на 500 мест и ремонтного молодняка на 100 голов. Для содержания холостых и супоросных маток принимаем свинарник-маточник на 132 станка. В нем же содержится стадо отлученных поросят (ТП 802-147)
Разработанный по приведенной методике генеральный план свинофермы с законченным производственным циклом на 180 маток изображено на листе 1 графической части.
Для приготовления кормов на проектной ферме выбираем кормоцех КЦС-200/2000, производительность которого при заварке кормовых смесей на основе корнеплодов составляет 4 т / час. Для транспортировки кормов от кормоцеха к свинарников выбираем мобильный раздатчик УГОЛ-3А - 2шт. Линия раздачи кормов в свинарнике включает в себя электрифицированный мобильный кормораздатчик КСП-0,8.
На ферме уборки навоза осуществляется с помощью скребкового транспортера. Навоз скапливается в навозосборника, откуда он перекачивается с помощью шнековых насосов типа НШ-50 - I. Однако, как показала практика шнековые насосы марки НШ-50 - I заводского изготовления непригодны для откачки жидкого навоза пониженной влажности с примесями отходов кормов. Электродвигатели таких насосов преждевременно выходят из строя. Поэтому система удаления навоза нуждается в совершенствовании.
Для перекачки жидкого навоза нами предлагается насос центробежного типа который также позволяет перекачивать навоз пониженной влажности с включениями примесей, в том числе отходов грубых кормов. Насос состоит из корпуса, крышки, крыльчатки, установленной на валу, фланца, выхлопной трубы и электродвигателя.
При откачке жидкого навоза вал привода насоса закрывают защитным кожухом, выполненным из тонкостенной трубы, который устанавливается на фланец насоса, а сверху крепится к раме с помощью болтового соединения. Кроме того к насосу на выходе устанавливаем устройство для распределения навоза на фракции (жидкую и твердую), что позволяет твердую фракцию загружать в тракторный прицеп, а жидкую фракцию в специальную емкость. Применение этого устройства позволяет сократить затраты труда и площадь для хранения навоза и улучшить санитарные условия на свиноферме.
Согласно экономических расчетов предложена технология обеспечивает уровень рентабельности до 54%, при сроке окупаемости капиталовложений 8 лет.

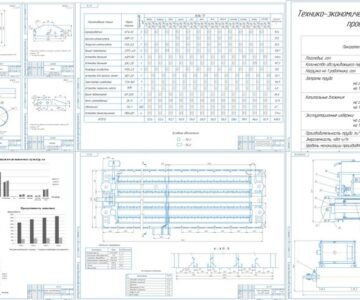

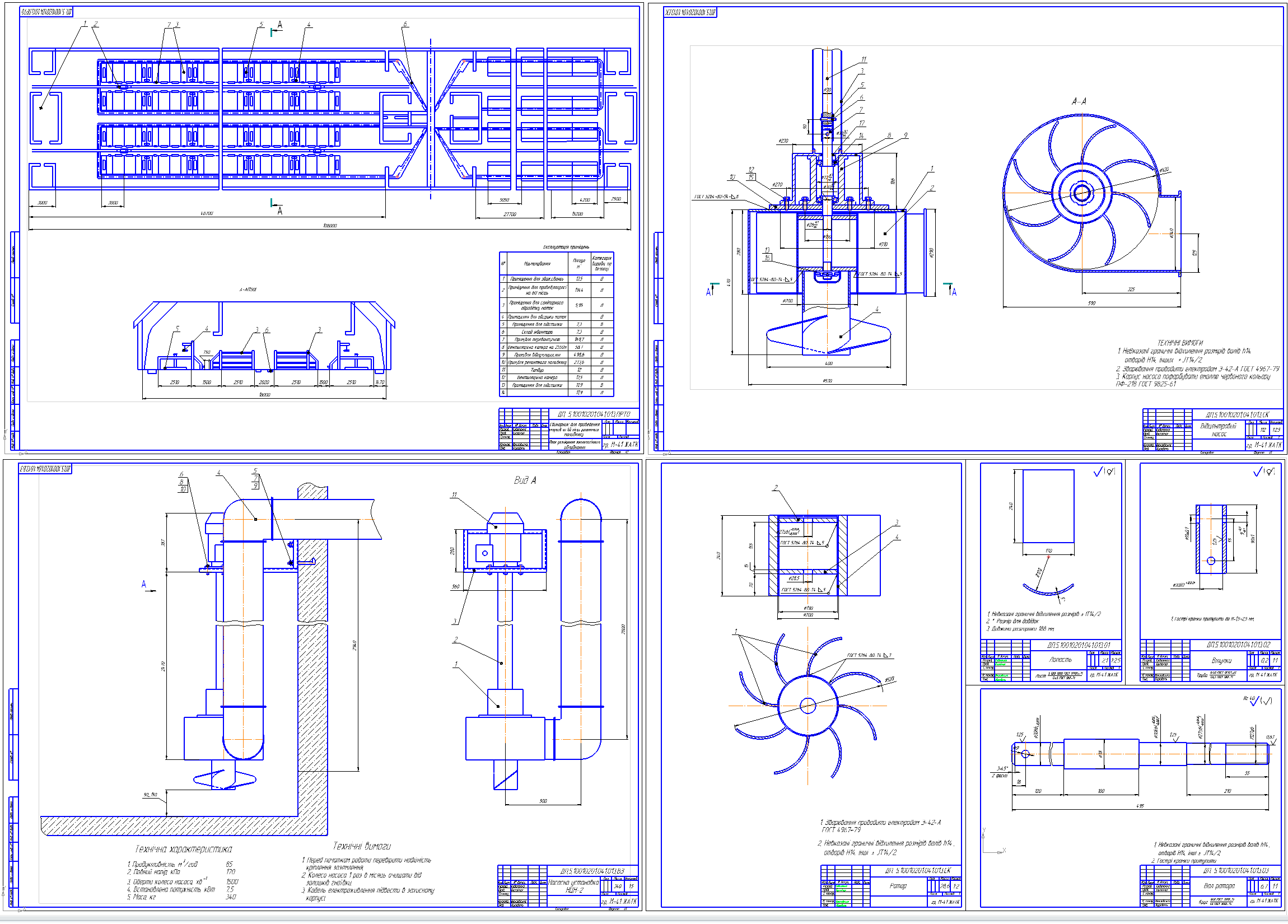

Состав: Свиноферма, Генплан, Насос (ВО), Насос (СБ), Днеталировка(ротор,втулка, лопасть, вал ротора) Спецификация,ПЗ Язык документа

Софт: КОМПАС-3D 13

Файлы:

Каталог / Сельское хозяйство / Технология животноводства / Ферма свинотоварная с законченным производственным циклом на 180 маток. Насосная установка навоза НЦН-2

8\~$еферат.doc
8\__.doc
8\᭮.doc
8\.doc
8\⪨\ᯥ. த.bak
8\⪨\ᯥ. .bak
8\⪨\ᯥ. .cdw
8\⪨\䨪_.spw.bak
8\⪨\䨪_.spw.cdw
8\⪨\䨪_.spw.bak
8\⪨\䨪_.spw.cdw
8\_ (ᢨ_).doc
8\_.doc
8\᫥\ ᢨନ.cdw
8\᫥\⠫஢.cdw
8\᫥\_.cdw
8\᫥\_.cdw
8\᫥\ᢨଠ.cdw
8\_.doc
8\_ 1.doc
8\_ 2.doc
8\_ 3.doc
8\_ 4.doc
8\_ 5.doc
8\⪨
8\᫥
8
8\.doc
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.

Еще чертежи и проекты по этой теме:

3 КОММЕНТАРИЕВ

1

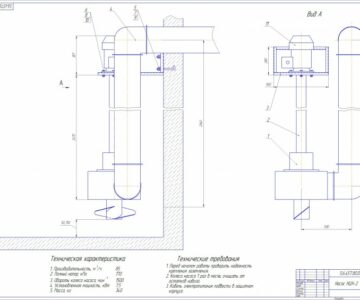

Насос с нашего сайта кстати, вот он отдельно
