Комплексная механизация на МТФ с модернизацией шнека раздатчика-смесителя кормов РСП-10

УО БГСХА
Кафедра механизации животноводства
Дипломный проект на тему: "Комплексная механизация производственных процессов на МТФ ОАО «СГЦ «Западный» Брестского района с модернизацией шнека раздатчика-смесителя кормов РСП-10"
Горки 2014

Цель проекта – совершенствования технологии производства молока в ОАО «Селекционно-гибридный центр «Западный» Брестского района путем совершенствования технологической карты комплексной механизации на молочно-товарной ферме и модернизации раздатчика-смесителя кормов РСП-10. Установлено, что повысить продуктивность молочного стада без реконструкции фермы и внедрения новых технологий кормления невозможно из-за недостаточного технического оснащения фермы.
В первой главе представлена организационно-техническая характеристика ОАО «Селекционно-гибридный центр «Западный» Брестского района с подробным анализом основных показателей эффективности производства растениеводческой и животноводческой продукции.
Во второй главе обоснована тема дипломного проекта, а также определена структура поголовья фермы на 800 голов, установлены рационы кормления, рассчитаны потребное количество воды, кормов, выхода навоза, объема хранилищ, установлены потребные площади для содержания скота и размещения оборудования, подобраны необходимые средства механизации.
В третьей части проведен анализ конструкций известных раздатчиков кормов. Произведены расчёты раздатчика-смесителя кормов РСП-10, предложенной модернизации рабочего органа. Получены расчетным путем основные конструктивные параметры для достижения требуемой производи-тельности раздатчика-смесителя кормов.
Четвертая часть посвящена оценке экономической эффективности предлагаемой технологии и конструкторской разработки. Технико-экономическое обоснование принятых решений свидетельствует о том, что срок окупаемости капитальных вложений составит 2,45 года.
В пятой главе приведены рекомендации по снижению уровня травматизма и улучшению условий труда на ферме. Разработаны мероприятия и инструкция по безопасной работе с раздатчиком РСП-10.

СОДЕРЖАНИЕ
Стр.
ВВЕДЕНИЕ 8
1 ПРОИЗВОДСТВЕННО-ЭКОНОМИЧЕСКАЯ ХАРАКТЕРИСТИКА
ОАО «СЕЛЕКЦИОННО-ГИБРИДНЫЙ ЦЕНТР «ЗАПАДНЫЙ»
БРЕСТСКОГО РАЙОНА 10
1.1 Общие сведения и местоположение хозяйства 10
1.2 Природно-климатические условия 12
1.3 Анализ производства продукции растениеводства 14
1.4 Краткие сведения о развитии животноводства 15
1.5 Состав и показатели использования МТП 17
1.6 Инженерно-техническая служба 19
1.7 Характеристика молочно-товарной фермы хозяйства 21
1.8 Обоснование темы проекта 22
2 ТЕХНОЛОГИЧЕСКАЯ ЧАСТЬ 24
2.1 Обоснования технологии содержания животных 24
2.2 Расчет структуры стада и рациона кормления 25
2.3 Расчет потребности в кормах и хранилищах 26
2.4 Выбор и расчет технологической линии приготовления кормов, машин и оборудования кормопункта 28
2.5 График работы оборудования кормопункта 34
2.6 ОПРЕДЕЛЕНИЕ ПОТРЕБНОСТИ КОРМОПУНКТА В ВОДЕ И ЭЛЕКТРОЭНЕРГИИ 34
2.7 Обоснование состава зданий и сооружений фермы 35
2.8 Проектирование основного помещения фермы 42
2.9 Механизация производственных процессов на молочной ферме 44
2.9.1 Водоснабжение и поение животных 44
2.9.2 Доение, первичная обработка молока и хранение 46
2.9.3 Расчет технологической линии по поддержанию микроклимата в по-мещениях фермы 47
2.9.4 Расчёт искусственного освещения коровника 51
2.9.5 Удаление навоза 52
3 КОНСТРУКТОРСКАЯ ЧАСТЬ 54
3.1 Анализ способов раздачи кормов 54
3.2 Обзор мобильных смесителей-раздатчиков кормов 55
3.3 Обоснование модернизации применяемой машины 60
3.4 Технологические расчёты 62
3.5 Конструкторские расчёты 64
3.5.1 Расчёт на прочность шнека 64
3.5.2 Расчёт сварного соединения на прочность 67
3.5.3 Расчёт резьбового соединения барабана и вала шнека 67
3.5.4 Расчёт подшипникового узла 69
3.6 Техническое обслуживание машины 70
4 ТЕХНИКО-ЭКОНОМИЧЕСКОЕ ОБОСНОВАНИЕ ПРОЕКТА 71
4.1 Разработка технологической карты комплексной механизации 71
4.2 Расчет экономической эффективности проектируемых решений 75
4.3 Расчет эффективности конструкторской разработки 81
5 ОХРАНА ТРУДА 87
5.1 Анализ состояния охраны труда в хозяйстве 88
5.2 Разработка мероприятий по улучшению охраны труда в
хозяйстве 91
ВЫВОДЫ И ПРЕДЛОЖЕНИЯ 94
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ 95
ПРИЛОЖЕНИЕ

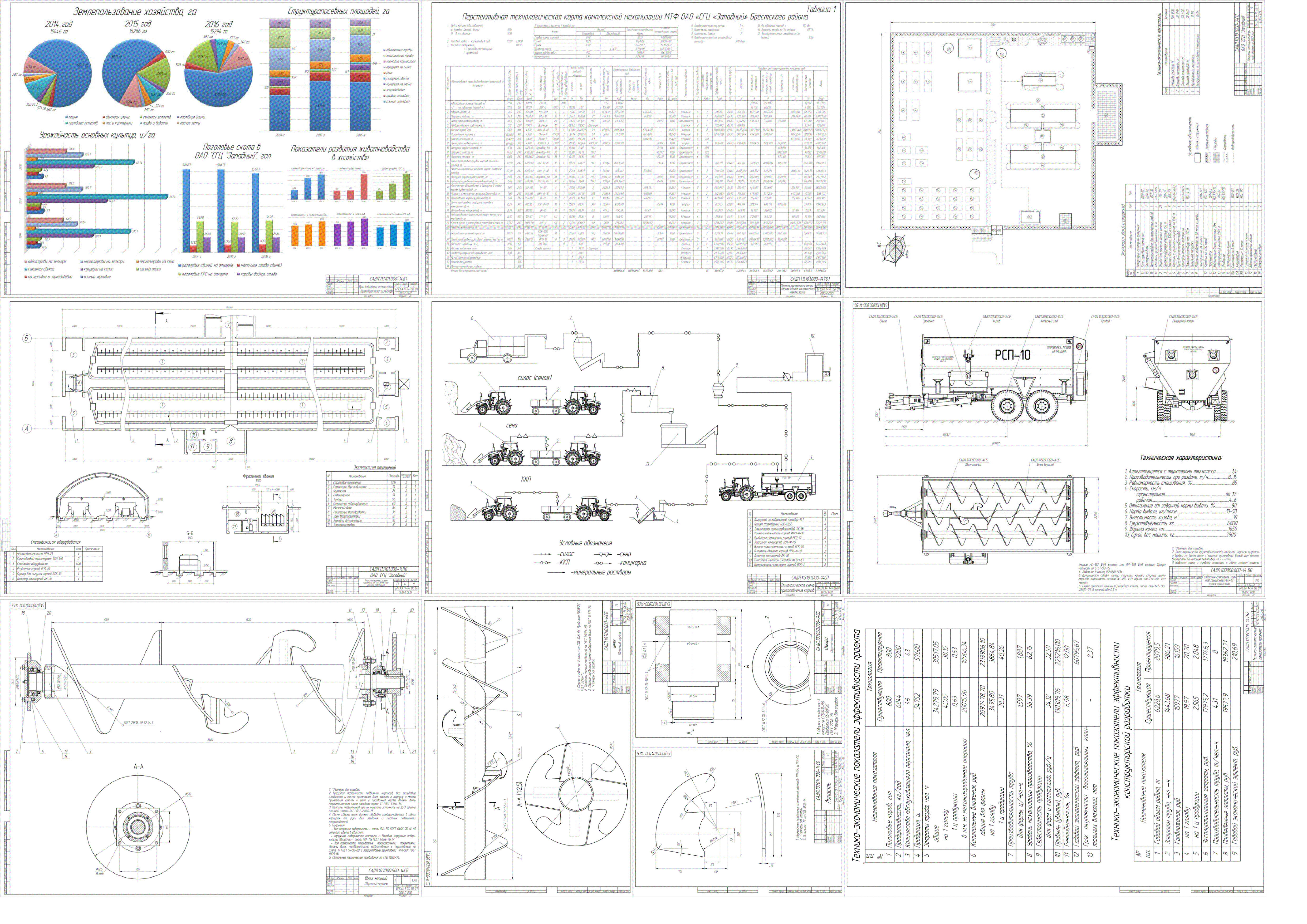

Состав: Пояснительная записка (ПЗ), Спецификации, Раздатчик-смеситель кормов РСП-10 (ВО), Шнек нижний (СБ), Шнек (СБ), Цапфа (СБ), Деталировка (лопасть), Производственно-экономическая характеристика хозяйства (Д1), Проектируемая технологическая карта комплексной механизации (ТБ1), Генплан молочно-товарной фермы на 800 гол (ГП), План и поперечный разрез коровника (ПО), Технологическая схема приготовления кормов (ТС), Технико-экономические показатели проекта (ТБ2) Язык документа

Софт: КОМПАС-3D 16.1

Файлы:

Каталог / Сельское хозяйство / Технология животноводства / Комплексная механизация на МТФ с модернизацией шнека раздатчика-смесителя кормов РСП-10

Шнек+РСП-10\10.Глава 5.doc
Шнек+РСП-10\13.Литература.doc
Шнек+РСП-10\14.Приложение.doc
Шнек+РСП-10\3 Ведомость проекта.doc
Шнек+РСП-10\3. Реферат.doc
Шнек+РСП-10\4. Содержание.doc
Шнек+РСП-10\6.Часть 1.doc
Шнек+РСП-10\7.Глава 2+.doc
Шнек+РСП-10\8.Глава 3.doc
Шнек+РСП-10\9.Глава 4+.doc
+-10\⬠\1ࠪ⨪ 宧⢠ - (1)+.cdw
Шнек+РСП-10\Ватманы\№10 Экон.cdw
Шнек+РСП-10\Ватманы\№
Шнек+РСП-10\Ватманы\№
Шнек+РСП-10\Ватманы\№
Шнек+РСП-10\Ватманы\№
Шнек+РСП-10\Ватманы\№
Шнек+РСП-10\Ватманы\№
Шнек+РСП-10\Ватманы\№8.1 Шнек+.cdw
Шнек+РСП-10\Ватманы\№8.2 Цапфа+.cdw
Шнек+РСП-10\Ватманы\№8.3 Лопасть+.cdw
Шнек+РСП-10\Спецификации_шнек нижний.doc
Шнек+РСП-10\Спецификации_шнек.doc
+-10\⬠\1
Шнек+РСП-10\Ватманы
Шнек+РСП-10
