Коровник на 520 голов

КУБГаУ, стройфак, архитектура, сельскохозяйственное здание, 2023

Животноводческий комплекс с разработкой коровника на 520 голов в ст.Новотитаровской

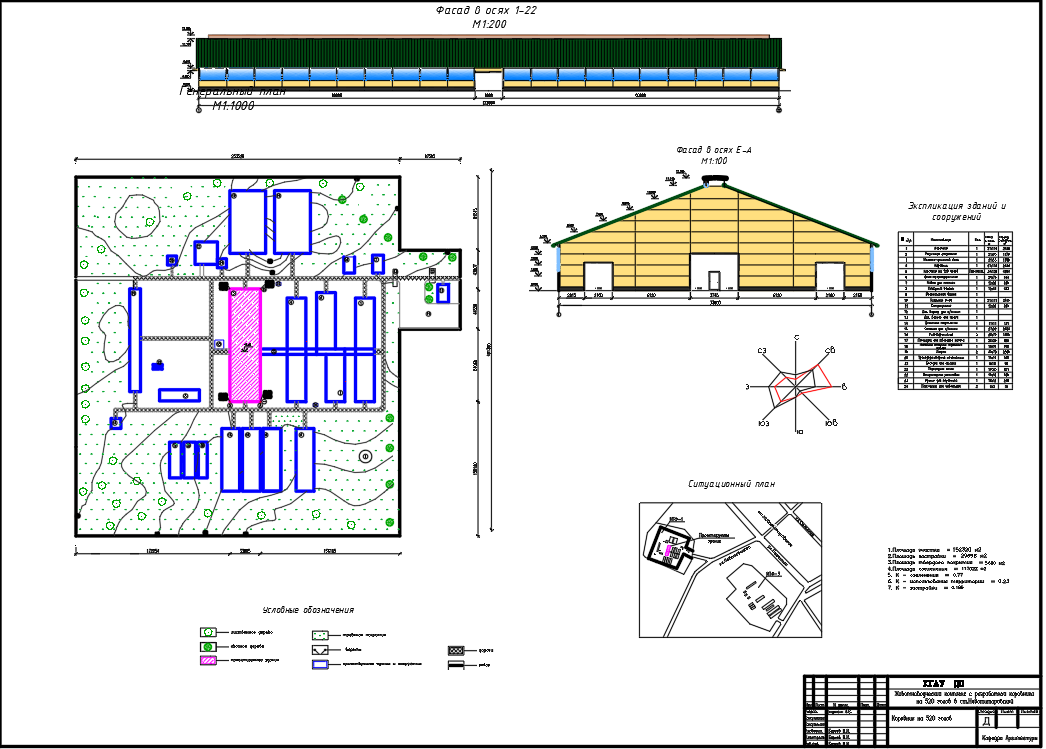

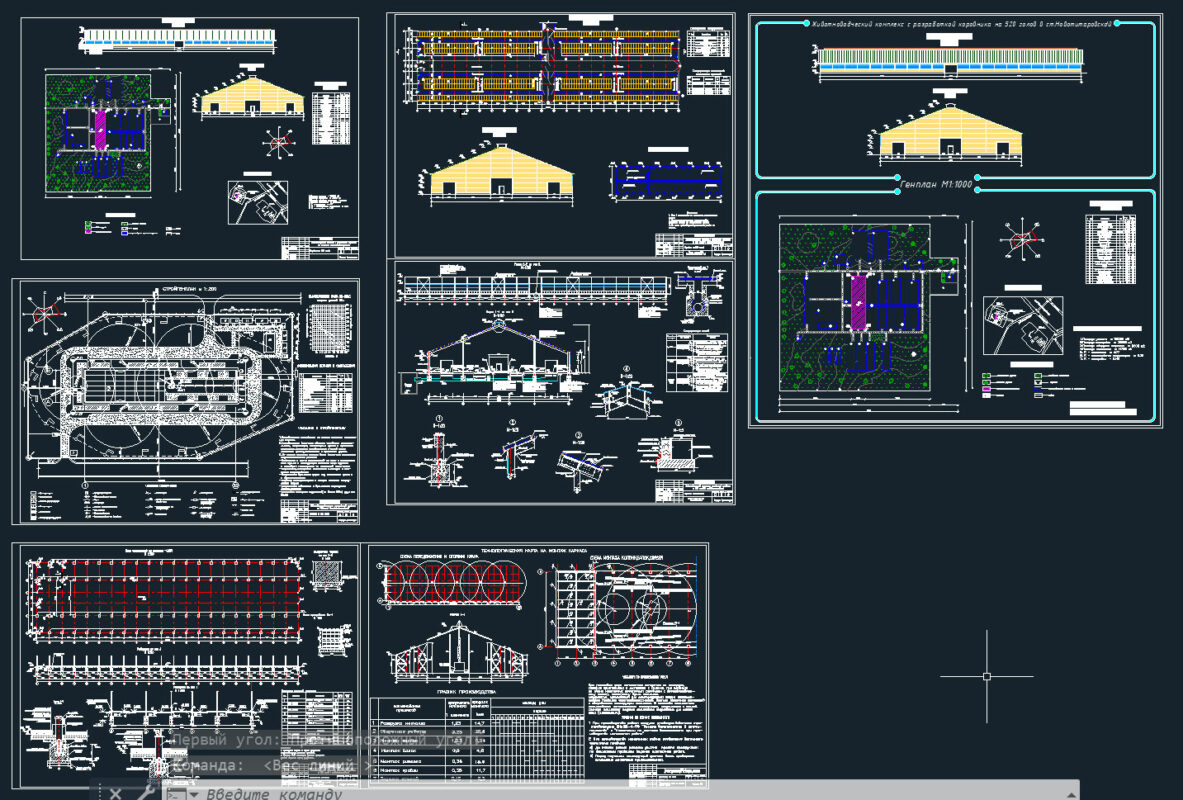

От модератора. Почему файл называется "на 220 мест" не понятно, по тексту 520 голов. В пз сбиты номера страниц и оформление (ворд пишет 113 листов). Чертежи как на картинке предварительного просмотра. Работа представлена как есть.

• Пункт строительства – Динской район ст. Новотитаровская
• Сейсмичность площадки строительства составляет 7 баллов
• Климатический район – III В
• Географическая широта - 45° с.ш.
• Расчетная зимняя температура наружного воздуха text= -19 °C
• Средние температуры наружного воздуха за годовой период по месяцам (табл. 1.1.)

Проектируемое здание в плане имеет следующие размеры: длинна здания 126 м, ширина 34 м, высота в коньке здания 12.2 м. Здание скомпоновано из двух секций по 60 м, разделенных между собой 6 м переходом в доильный блок. Под основанием перехода проходит поперечный канал навозоудаления.
Здание каркасное. Рамы трехпролетные: 6 м; 8,3 м; 6 м. Шаг колонн 6 м. Каждая секция разбита на 2 части, параллельно которым проходит кормовой стол имеющий ширину 4.8 м и протяженность через все здание.
Секции оборудованы механизированным способом удаления навоза, навозные аллеи (дельтоскреперные проходы) располагаются на 20 см ниже места отдыха коровы.
В корпусе предусмотрена приточная вентиляция за счет электрических подъемных поликобанатовых оконных панелей. Конек кровли по всей длине здания имеет электрический привод, конек обшит поликорбанатом с целью увеличить естественное освещение.

1. Архитектурно-строительная часть

1.1 Исходные данные для проектирования
1.1.1 Характеристика района строительства ………………........................10
1.1.2 Ветровая и снеговая нагрузки. Расчетные температуры.
Солнечная радиация …………………………………………………………10
1.1.3 Основные сведения о грунтах, уровне грунтовых вод ……………...13
1.1.4 Существующие коммуникации………………………………………. 13
1.1.5 Технико-экономическое обоснование выбора варианта конструктивного решения
1.2 Генеральный план участка застройки
1.2.1 Краткое описание участка строительства ……………………………. 14
1.2.2 Размещение зданий и сооружений на участке строительства ……… 14
1.2.3 Технико-экономические показатели по генеральному плану………. 15
1.3 Обьемно-планировочное решение …………………………………. 15
1.4 Архитектурно – конструктивная часть …………………………… 16
1.5 Технологическая часть
1.5.1 Условия содержания скота ……………………………………………. 17
1.5.2 Персонал в коровнике …………………………………………………. 18
1.5.3 Стойла с беспривязным содержание…………………………………... 19
1.5.4 Полы …………………………………………………………………….. 21
1.5.5 Кормовой стол и перекрестные аллеи………………………………… 21
1.5.6 Обеспечение требуемых параметров микроклимата в корпусе ……. 23
1.5.7 Процесс доения ………………………………………………………… 25
1.6 Инженерные сети и оборудование
1.6.1 Электроснабжение, электроосвещение………………………………... 27
1.6.2 Водоснабжение………………………………………………………….. 28
1.6.3 Система навозоудаления……………………………………………….. 28
1.7 Теплотехнический расчет …………………………………………. 100

2. Расчетно-конструктивная часть
2.1 Общие положение……………………………………………………… 33
2.2 Исходные данные …………………………………………………….... 33
2.3 Определение нагрузок…………………………………………………. 35
2.4 Обоснование расчетной схемы……………………………………… 36
2.4.1 Жесткость элементов ………………………………………………….. 38
2.5 Результаты расчетов …………………………………………………. 40
2.6 Конструирование несущих элементов рамы ……………………… 48

3. Основания и фундаменты
3.1 Краткая характеристика проектируемого здания……………….. 69
3.2 Инженерно – геологическое строение площадки. Физико-механические свойства грунтов ……………………………………. 69
3.3 Обработка данных инженерно – геологических изысканий …… 69
3.4 Сбор нагрузок действующих, расчетных сечения ………………. 74
3.5 Выбор рациональной конструкции фундаментов ………………. 78
3.5.1 Расчет фундаментов в расчетном сечении 1-1 ………………………. 78
3.5.2 Расчет фундаментов в расчетном сечении 2-2 ………………………. 79
3.5.3 Расчет фундаментов в расчетном сечении 3-3 ………………………. 79
3.6 Расчет осадки фундамента …………………………………………... 80
3.6.1 Расчет осадки фундамента в сечении 1-1 …………………………….. 81
3.6.2 Расчет осадки фундамента в сечении 2-2 …………………………….. 82
3.6.3 Расчет осадки фундамента в сечении 3-3 …………………………….. 83
3.7 Указания по гидроизоляции фундаментов и технология производства работ по устройству фундаментов ………………… 85

4. Организационно-технологическая часть
4.1 Работы подготовительного и основного периода ………………... 86
4.1.1 Подготовительные работы ……………………………………………. 86
4.1.2 Земляные работы ……………………………………………………… 87
4.1.3 Устройство фундаментов …………………………………………….. 87
4.1.4 Монтаж металлических конструкций каркаса ……………………… 94
4.1.5 Монтаж металлических балок покрытия ……………………………. 95
4.1.6 Монтаж кровли ………………………………………………………... 95
4.1.7 Монтаж стеновых панелей …………………………………………… 96
4.1.8 Устройство полов ……………………………………………………… 97

5. Экономическая часть
Экономическая часть ………………………………………………………
5.1 Исходные данные для проектирования…………………………………
5.2 Составление локальной сметы……………………………………………
5.3 Объектная смета……………………………………………………………
5.4 Сводный сметный расчет………………………………………………….
5.5 Технико-экономические
5 Организация строительства
5.1 Календарное планирование ……………………………………… 104
5.2 Определение числа работающих
5.3 Определение перечня и размеров временных зданий и сооружений на стройплощадке
5.4 Строительный генеральный план ………………………………. 113
5.5 Расчет площадей складских помещений ……………………….. 113
5.6 Расчет потребности в воде ………………………………………… 119
5.7 Расчет в электроэнергии ………………………………………….. 120
5.8 Расчет ………………………….. 112

6 Безопасность и экологичность проекта
6.1 Экспертиза проектных решений …………………………………. 121
6.2 Анализ условий труда при выполнении строительных и монтажных работ …………………………………………………… 124
6.3 Мероприятия по охране труда …………………………………….. 131
6.3.1 Организационные мероприятия…………………………………………...131
6.3.2 Санитарно – гигиенические требования к организации строительной площадки ………………………………………………………………. 134
6.3.3 Освещение строительной площадки …………………………………136
6.3.4 Организация безопасных условий труда при монтаже …………….. 138
6.3.5 Безопасность труда на земляных работах ……………………... 140
6.3.6 Мероприятия по обеспечению электробезопасности ……………… 143
7.4 Экологичность поекта ……………………………………………… 143
Список используемой литературы ……………………………. 144
