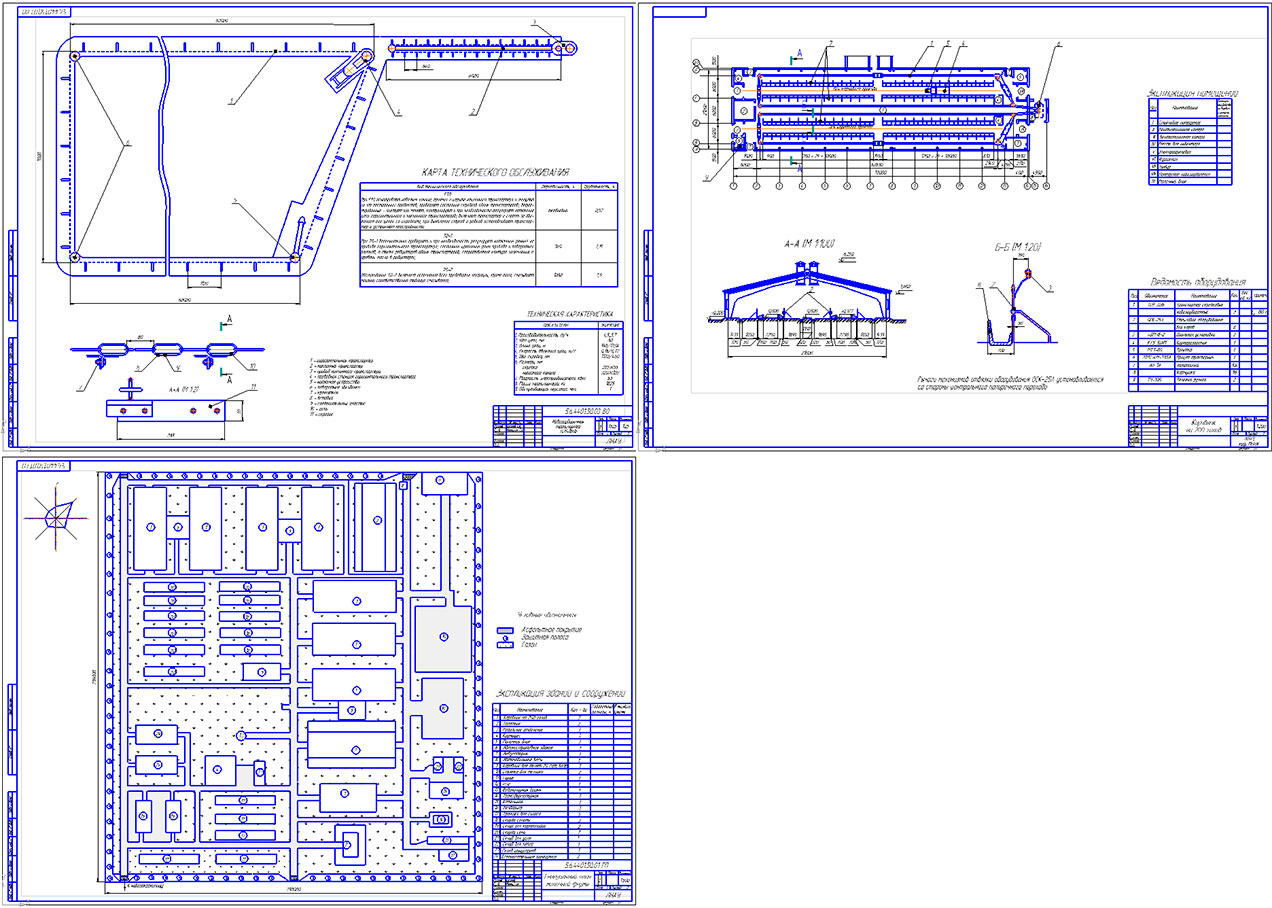

Навозоуборочный транспортер ТСН-160. Коровник на 200 голов

ЛУГАНСКИЙ НАЦИОНАЛЬНЫЙ АГРАРНЫЙ УНИВЕРСИТЕТ
Кафедра механизации производственных процессов в животноводстве
Комплексная механизация технологических процессов молочной фермы

Технологическая карта комплексной механизации работ в коровнике на 200 голов
Хозяйство
1. Вид и количество животных на ферме: 2100 голов
а) коровы - 1260
б) нетели – 210
в) телки старше года - 252
г) телки до года - 168
д) телята - 210
2. Плановая продуктивность:
3500 кг/год
3. Система содержания: привязная
4. Суточный рацион на 1 голову (кг)
Корма, кг Половозрастная группа
Коровы
Нетели
ККП 7
Солома 1
Сено 4,5
Силос 24
Концкорма 2
Соль поваренная 0,29
5. Продолжительность рабочей смены - 7 ч
6. Количество рабочих смен - 2
7. Кратность кормления – 3-х кратное
8. Кратность доения – 3-х кратное
9. Длительность стойлового периода - 210 дней
10. Длительность пастбищного периода – 155 дней

Технологический процесс или операция Марка машин и оборудование Привод Номинальная мощность, кВт Суточный объем работ Число дней работы в году Годовой объем работ Сменная часовая производительность Число машин и оборудования Число часов работы машин Число обслуживающего персонала Годовые затраты труда
в сутки в год на машину всего
1 2 3 4 5 6 7 8 9 10 11 12 13 14
Уборка навоза ТСН-160 Эл
5,5
11000 кг 210 2310000 кг 4500 кг/ч 1 2,1 441 1 1 441

Продолжение технологической карты
Годовой расход Капитальные вложения Годовые эксплуатационные издержки Удельных эксплуатационных издержек
Электро-энергии ГСМ прейскурантная цена машин торгово-транспортные и складские расходы затраты на монтаж Балансовая стоимость машин зарплата работни-ков отчисления на аааморт. отчисления на ТО и ТР стоимость электроэнергии стоимость затраченных ГСМ прочих прямых издержек Всего
15 16 17 18 19 20 21 22 23 24 25 26 27 28
4851 - 113800 3200 7000 124000 3880,8 17608 14880 2425,5 - 3879,4 42673,7 0,1
грн/кг молока

СОДЕРЖАНИЕ
Введение 5
1 Разработка генерального плана животноводческого объекта 6
1.1. Расчет структуры стада и условного поголовья 6
1.2. Характеристика заданной системы или способа содержания животных
1.3. Обоснование и разработка распорядка дня работы фермы 9
1.4. Выбор рациона кормления, расчет суточного и годового количества кормов, разработка суточного графика кормления 10
1.5. Расчет выхода основной и вспомогательной продукции 12
1.6. Обоснование и выбор типовых проектов основных и вспомогательных зданий и сооружений, хранилищ кормов и расчета их необходимого количества
1.7. Описание расположения на генплане производственных и вспомогательных помещений 15
2 Проектирование поточно-технологической линии (ПТЛ) 17
2.1. Зооинженерные требования к ПТЛ уборки навоза 17
2.2. Обоснование и разработка конструкторско-технологической схемы линии уборки навоза 18
2.3. Определение производительности ПТЛ (машины), подбор машин для выполнения технологических операций и определение их количества
3 Техническое обслуживание (ТО) оборудования проектируемой ПТЛ 22
3.1. Организация ТО на ферме 22
3.2. Планирование и учет работ по ТО 24
3.3. Определение трудоемкости ТО и расчет потребного количества обслуживающего персонала
4 Организация работ и охрана труда 28
5 Экономическое обоснование проекта 31
5.1. Расчет технологической карты комплексной механизации линии уборки навоза
5.2. Определение основных технико-экономических показателей фермы
Заключение 35
Список литературных источников 36
