Реконструкция линии приготовления концентрированных кормов на МТФ - 400 коров с модернизацией вертикально-шнекового смесителя комбикормов

УО "БГАТУ" г. Минск, Республика Беларусь
Кафедра "Технологии и механизация животноводства"
Тема курсового проекта "Реконструкция линии приготовления концентрированных кормов на МТФ - 400 коров с модернизацией вертикально-шнекового смесителя комбикормов"
2013г.

В работе определена структура поголовья МТФ на 400 коров, установлены рационы кормления, рассчитаны потребное количество воды, кормов, выхода навоза, объема хранилищ, установлены потребные площади для содержания скота и размещения оборудования, подобраны необходимые средства механизации.
В конструкторской части предложена модернизация вертикально-шнекового смесителя комбикормов (типа СВШ). Произведен расчет основных деталей наиболее нагруженного узла (шнека).
Курсовой проект содержит пояснительную записку из 42 страниц печатного текста и содержит 20 таблиц, 8 наименований использованных литературных источников, 4 листа графического материла формата А1.
В конструкторской части рассмотрена модернизация смесителя вертикально-шнекового (типа СВШ)

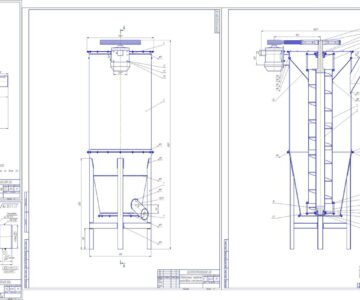

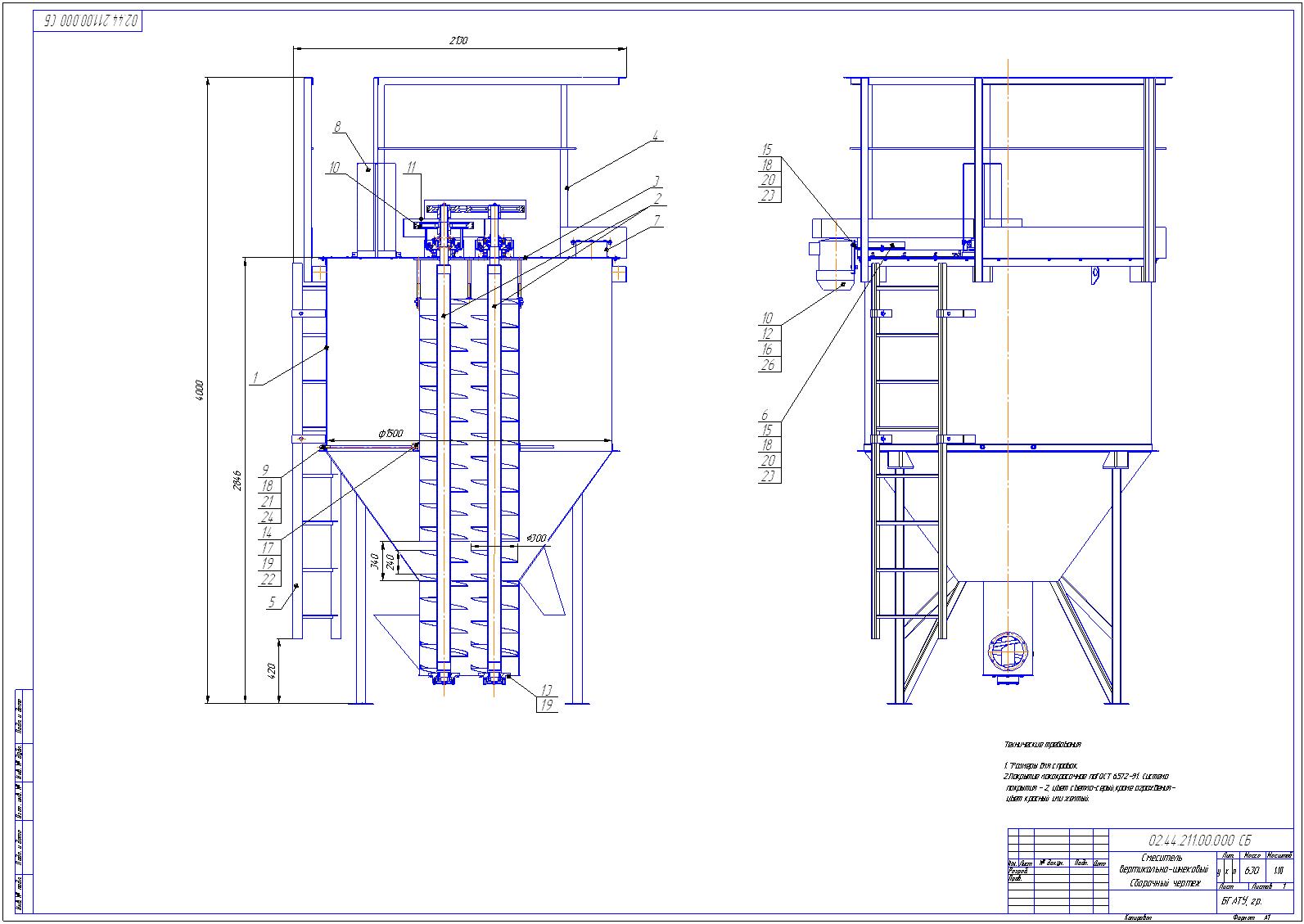

Состав: Генеральный план МТФ на 400 голов, Комбикормовый цех. Монтажный чертеж. Лист 3. Смеситель вертикально шнековый (СБ). Деталировка шнека (Виток, труба, цапфа, цапфа). Спецификации. ПЗ на 42 стр. Язык документа

Софт: КОМПАС-3D 15,1

Файлы:

Каталог / Сельское хозяйство / Технология животноводства / Реконструкция линии приготовления концентрированных кормов на МТФ - 400 коров с модернизацией вертикально-шнекового смесителя комбикормов

Архив для сайта\Лист 1 МТФ на 400 голов.frw
娢 ᠩ\ 2 ମ . ⠦ ⥦.frw
Архив для сайта\Лист 3 Смеситель вертикально шнековый СБ.frw
Архив для сайта\Лист 4 Деталировка шнека.frw
Архив для сайта\СП Комбикормовый цех.frw
Архив для сайта\СП Смеситель СВШ-0,5.spw
Архив для сайта\СП Шнек.spw
Архив для сайта\Пояснительна записка (400 МТФ
Архив для сайта
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы.

Еще чертежи и проекты по этой теме:

5 КОММЕНТАРИЕВ

1

Не могу понять в чем конкретно заключается модернизация смесителя. В записке нет ни слова про изменение конструкции либо каких-то других параметров машины. Объясните пожалуйста.

2

В первоначальной версии установлен один вертикальный шнек, подымающий материал вверх, классический вариант. При модернизации предлагается установить еще один шнек, рядом, в одном общем кожухе, 8 -образной формы. Особенность в том, что он вращается с меньшей скоростью и в результате материал с первого шнека пересыпается на второй, происходит смешивание частиц ингредиентов смеси в процессе перемещения их вверх. Совмещенгие двух операций, перемещение + перемешивание. Как то так.

3

а можно и так модернизировать http://www.agro-mash.ru/images/shnek_2.jpg

4

или так http://www.freepatent.ru/images/patents/97/2465764/2465764.jpg
вообще патентные сайты - кладезь информации

5

спасибо за объяснение. эффективность модернизации спорная, но для курсового проекта вполне. всем советую.
