Техническое обеспечение процесса приготовления кормов на свиноводческой ферме 36000 голов ОАО «Журавлиное» Пружанского района с модернизацией смесителя кормов СВД-2

Белорусский государственный аграрный технический университет
Кафедра технологий и механизации животноводства
Дипломный проект на тему "Техническое обеспечение процесса приготовления кормов на свиноводческой ферме 36000 голов ОАО «Журавлиное» Пружанского района с модернизацией смесителя кормов СВД-2"
Минск 2020

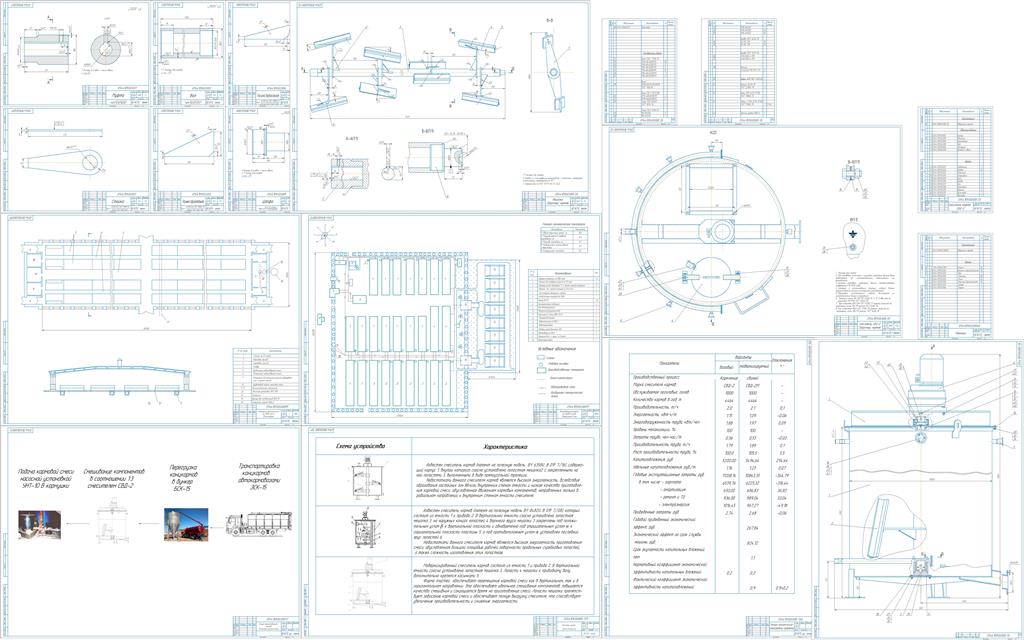

Дипломный проект выполнен студентом змпт группы Ф. И. О. и включает расчетно-пояснительную записку машинописного текста 86 страниц, в том числе 16 таблиц, 4 рисунка, 12 библиографий, 8 листов формата А1, 2 листа формата А3 и 4 листа формата А4 графической части.
Ключевые слова: смеситель, мешалка, лопасть, ребро, косынка.
В проекте изложен анализ хозяйственной деятельности и описаны производственные процессы ОАО «Журавлиное» Пружанского района.
Дан расчет генплана свиноводческой откормочной фермы на 36000 голов. На основании полученных расчетов произведен подбор объектов для проектирования. Описаны технологические процессы, в соответствие с которыми подобрано технологическое оборудование и машины.
В конструкторской части, по результатам патентного поиска, предложена модернизация смесителя кормов СВД-2 отличающаяся тем, что для улучшения равномерности смешивания, увеличения производительности и уменьшения энергоемкости смесителя предлагается изменить мешалку и непосредственно форму лопастей мешалки.
В качестве перемешивающего устройства (мешалки) предлагается использовать продольный трубчатый вал с прикрепленными к нему лопастями, обеспечивающими перемещение компонентов кормовой смеси как в вертикальном, так и в горизонтальном направлении. Это обеспечивает идеальное смешивание компонентов и создает лучшие условия перемещения массы к раздаточным шнекам, включая концентрированные корма.
Технико – экономические расчеты подтвердили целесообразность и обоснованность принятых в проекте решений.
В соответствии с заданием на дипломное проектирование, разработана инструкции по охране труда для операторов, работающих со смесителями кормов СВД-2.

Содержание
Введение….………………………………………………………………. 7
1 Производственно-техническая характеристика ОАО «Журавлиное» Пружанского района…………………………………….……………………... 9
1.1 Общие сведения …………….. …………………………………….. 9
1.2 Природно-климатические условия организации…………………… 11
1.3 Производственная характеристика растениеводства…………... … 12
1.4 Производственная характеристика животноводства ……………... 15
1.5 Краткая характеристика машинно-тракторного парка……..……… 18
1.6 Перспективный план развития ОАО «Журавлиное»……….……... 23
2 Описание и расчет генплана проектируемого объекта……………… 25
2.1 Обоснование системы содержания и структуры поголовья…………… 25
2.2 Расчет площадок для выгула животных ...………..…………….. 26
2.3 Расчет потребности в воде………………………………………….. 27
2.4 Расчет суточной и годовой потребности в кормах..………………. 29
2.5 Потребная вместимость навозохранилища………………………… 31
2.6 Обобщение технологических процессов и подбора объектов фермы…………………………………………………………………..….....… 32
3 Технологическая часть………………………………………………… 34
3.1 Анализ и состояние механизации процесса приготовления кормов……………………………………………………………………… …. 34
3.2 Выбор и обоснование принятой технологии ……………….......... 37
3.3 Разработка схемы технологического расчета проектируемой
линии……………………………………………………………...………….. 39
4 Механизация производственных процессов……….………………… 42
4.1 Механизация водоснабжения и автопоения……………………. 42
4.2 Механизация уборки навоза и поддержание микроклимата…. 43


у д п


5 Конструкторская часть проекта……………………..………..…. 45
5.1 Назначение и техническая характеристика смесителя кормов СВД-2…..……………………………………………………………………... 45
5.2 Описание и обоснование конструкторской разработки……… 46
5.3 Конструктивные и прочностные расчеты………………….….. 49
6 Технико-экономические обоснование модернизации смесителя
кормов СВД-2…….……………………………………………..…………… 54
6.1 Исходные данные …………...……………………………………. 54
6.2 Расчет капитальных вложений…………………………………… 55
6.3 Расчет технологической карты…………………...……………... 57
6.4 Экономическая эффективность модернизации по критерию
приведенных затрат…………………………………………………………... 62
6.5 Расчет затрат труда и производительности труда……………….. 63
6.4 Расчет натуральных показателей…………………...…………… 64
7 Охрана труда……………………………………………………….. 68
7.1 Анализ состояния охраны труда в ОАО «Журавлиное Пружанского района………………………. ……..………………...………. 68
7.2 Разработка мер безопасности при эксплуатации модернизированного смесителя кормов СВД-2……………………………...…………………………….. 72
7.3 Обеспечение пожарной безопасности на МТФ в
ОАО «Журавлиное» ……………………………………………….……...….. 81
Заключение…...…………………………………………………………. 84
Список использованных источников……………… …………………. 85
