Борона дисковая комбинированная

Государственный аграрный университет северного зауралья, кафедра технические системы в АПК, бакалаврская выпускная работа на тему: «Разработка комбинированной почвообрабатывающей машины для трактора класса 2», Тюмень 2018

в качестве прототипа рассматривалась борона БДН-2
Цель работы: разработка конструкции комбинированного почвообрабатывающего агрегата, предназначенного для подготовки почвы к посеву за один проход, он так же может быть использован для измельчения крупных почвенных глыб и комков с выравниванием поверхности почвы и удалением растительных остатков с поверхности поля в фермерских и крестьянских хозяйствах. В ходе дипломного проектирования разработана новая конструкция дисковой бороны. В результате разработки дисковой комбинированной бороны была повышена производительность, работоспособность агрегата в сложных условиях. Проведены основные расчеты деталей разработанной дисковой бороны, технико-экономических показателей проекта и конструкции. Борона дисковая комбинированная предназначена для рыхления и подготовки почвы под посев, уничтожения сорняков и измельчения пожнивных остатков, для разделки пластов почвы после вспашки целинных земель, для предпосевной подготовки почвы без предварительной вспашки и обработки почвы после уборки толстостебельных пропашных культур, а также ухода за лугами и пастбищами.
Для работы бороны используется тяговое усилие трактора. Борона агрегатируется с тракторами класса 1,4-2,0 кН и имеет ширину захвата 2,0 м. Рабочая скорость 6-12 км/ч.

Техническая характеристика
1. Ширина захвата,м . . . . . . . . . . . . . . . . 2
2. Глубина обработки,м . . . . . . . . до 0,18
3. Расстояние между дисками,см . . 35,7
4. Агрегатируется трактором,кН . . . 14
5. Масса,кг . . . . . . . . . . . . . . . . . . . . 1050

Содержание
Введение 8
1 Бизнес справка на тему «Разработка комбинированной почвообрабатывающей машины для трактора класса 2» 9
2 Обзор конструкций комбинированных почвообрабатывающих агрегатов 12
3 Обзор патентов машин 30
4 Конструкторская разработка 36
4.1 Обоснование разработки 36
4.2 Принцип работы и устройство разрабатываемого агрегата 36
4.3 Расчёт составных частей 39
5 Безопасность жизнедеятельности 49
5.1 Меры безопасности при работе на агрегате с комбинированной машиной 49
5.2 Мероприятия при чрезвычайных ситуациях техногенного характера 53
6 Технико-экономическая эффективность разработки 56
Заключение 64
Список использованных источников 65
Приложения 67

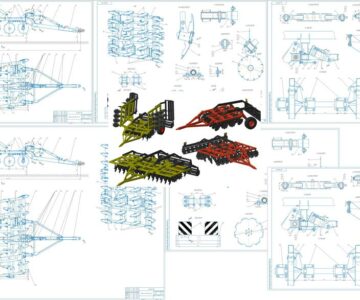

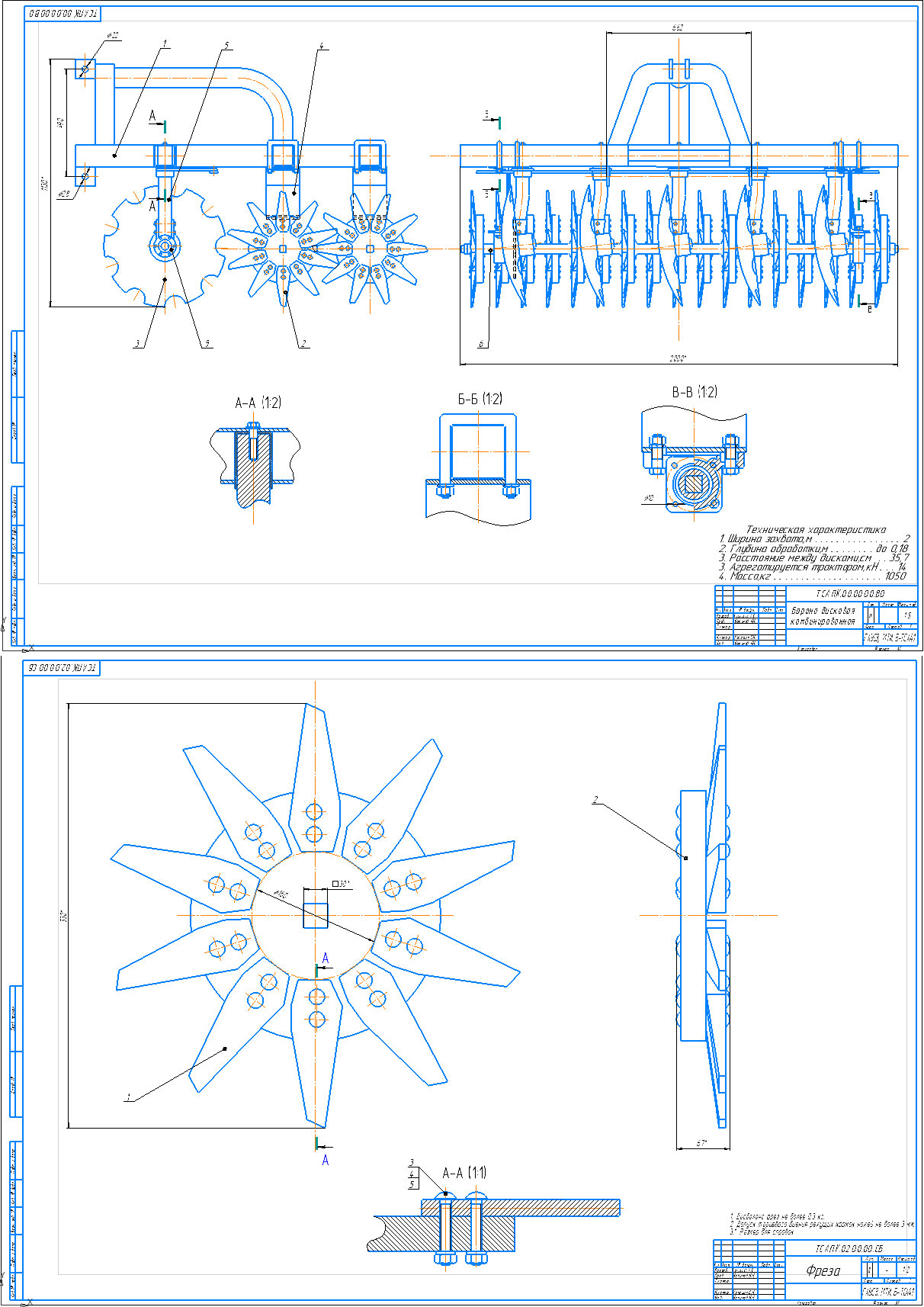

Состав: ПЗ, 1 - Требования к обработке, 2 - Обзор конструкций (2 листа), 3 - Борона дисковая (общий вид), 4 - Фреза (сборочный чертеж), 5 - рабочие чертежи деталей, 6 - Технико-экономические показатели проекта. Язык документа

Софт: КОМПАС-3D 16

Файлы:
графика\валА3.cdw
графика\ВОспец.docx
графика\дискА3.cdw
графика\НожА3.cdw
графика\обзор.cdw
графика\обзорконструкций.cdw
графика\Общий ВИд.cdw
графика\Общий ВИд.jpg
графика\СБ спец.docx
графика\СБ стойка.docx
графика\СБ фреза.cdw
графика\стойкаА3.cdw
графика\Требования.cdw
графика\экономика.cdw
графика\экономика.docx
записка\1.docx
записка\2 Обзор конструкций комбинированных почвообрабатывающих агрегатов.docx
записка\3 Обзор патентов машин.docx
записка\4 Конструкторская разработка.docx
записка\5.docx
записка\6.docx
записка\~$домость.docx
записка\Аннотация.docx
записка\Введение.docx
записка\задание.docx
записка\Заключение.docx
записка\Приложения.docx
записка\Содержание.docx
записка\Список использованных источников.docx
записка\тит.docx
