Чертеж Енисей-954

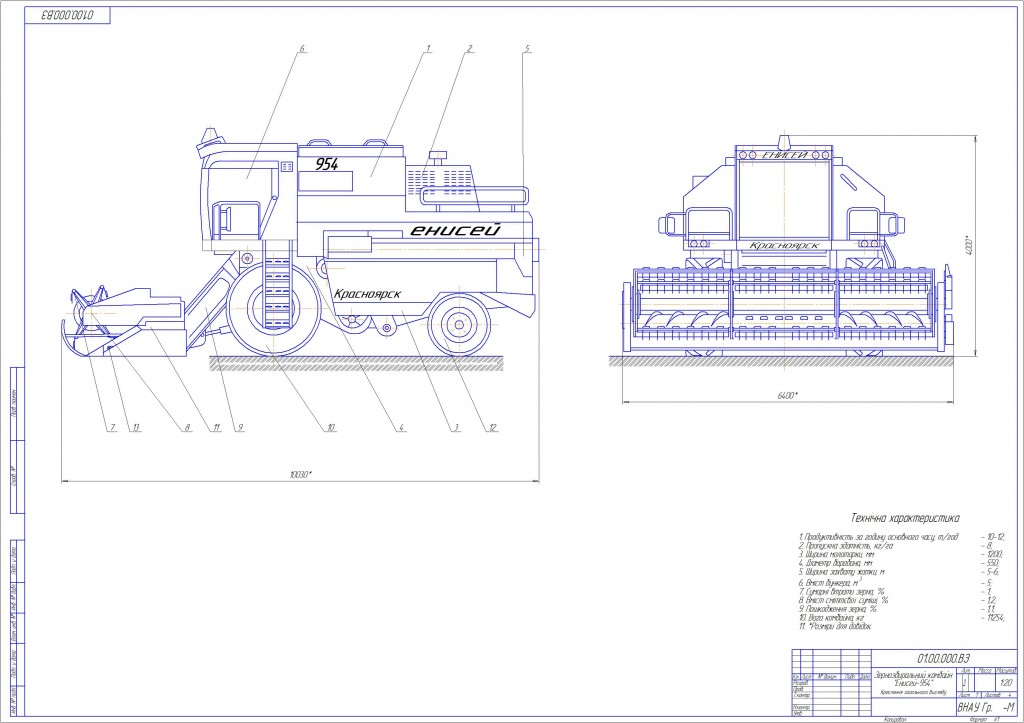

Чертеж комбайна Енисей 954 в двох проекціях, окремі креслення мотовила, ріжучих пристроїв, схеми приводу мотовила і ножів

Техническая характеристика
1. Производительность за час основного времени, т / ч - 10-12;
2. Пропускная способность, кг / га - 8;
3. Ширина молотилки, мм - 1200;
4. Диаметр барабана, мм - 550;
5. Ширина захвата жатки, м - 5-6;
6. Содержание бункера, м - 5;
7. Суммарные потери зерна,% - 1;
8. Содержание мусорной смеси,% - 1,2;
9. Повреждение зерна,% - 1,1;
10. Вес комбайна, кг - 11254;

Состав: Вид общий (ВО), Спецификация, Схемы механизмов привода ножа жатки, Схема кинематическая-принципиальная мотовило, Траектория Язык документа

Софт: КОМПАС-3D 14

Файлы:
лопати мотовила, точки.cdw
Зернозбир. комбайн.cdw
привод мотовила.cdw
схема приводу ножа.cdw
Зернозбир. комб. ВЗ.cdw
привод ножа.cdw
