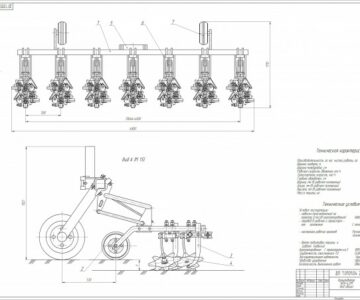

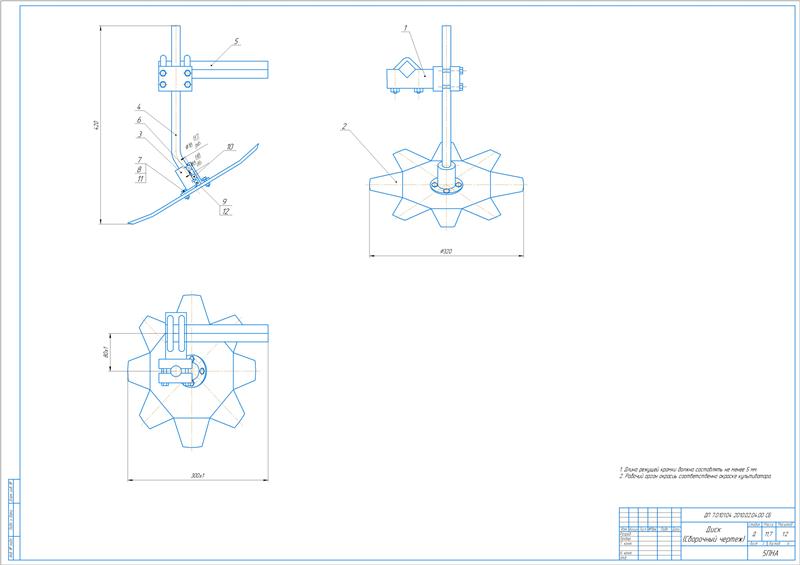

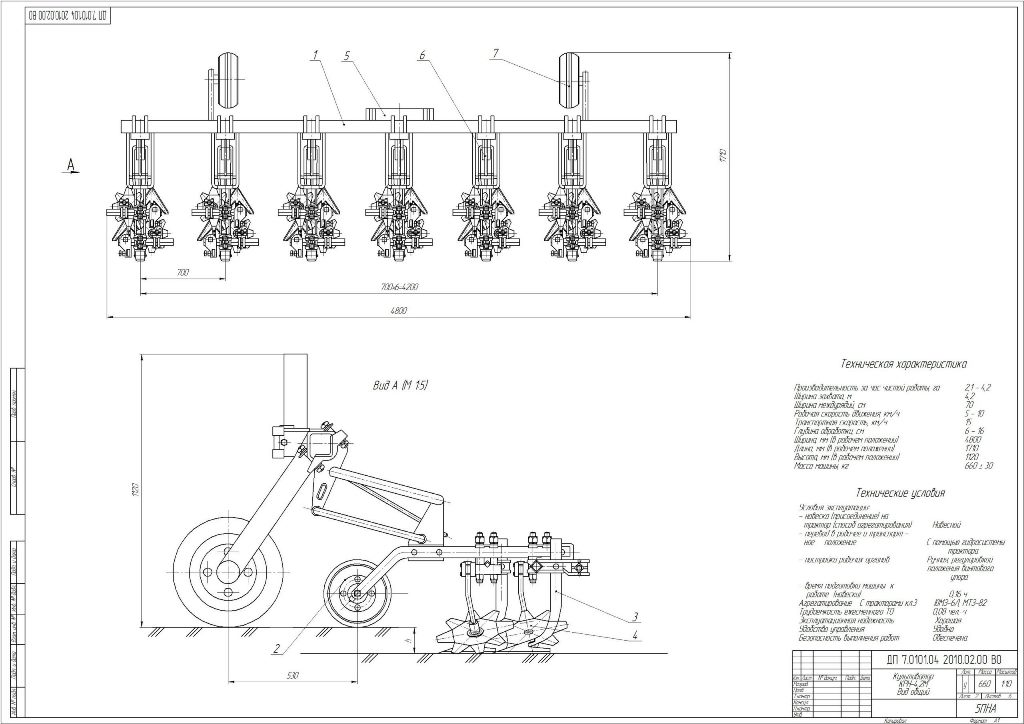

Чертеж общего вида культиватора КРН-4,2М, сборочный чертеж диска, спецификация
техническая характеристика
Производительность за час чистой работы, га 2,1 - 4,2
Ширина захвата, м 4,2
Ширина междурядий, см 70
Рабочая скорость движения, км/ч 5 - 10
Транспортная скорость, км/ч 15
Глубина обработки, см 6 - 16
Ширина, мм (в рабочем положении) 4800
Длина, мм (в рабочем положении) 1710
Высота, мм (в рабочем положении) 1120
Масса машины, кг 660 30
- Главная -
- Чертежи -
- Сельское хозяйство -
- Механизация сельского хозяйства -
- Чертеж усовершенствованного культиватора КРН-4,2М и диска
Чертеж усовершенствованного культиватора КРН-4,2М и диска
0
0
42
0
0
20
Автор
forterra
Дата
04.09.2024
Язык
Русский
Состав
Культиватор (ВО), Диск (СБ), спецификация
Софт
КОМПАС-3D 16.1
Как открыть?
Содержимое архива
-
Спецификация ВО.spw
-
Спецификация СБ.spw
-
КРН-4,2____ВО.cdw
-
Сборочный диска.bak.cdw
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
