Дисковая борона с шарнирными батареями

300

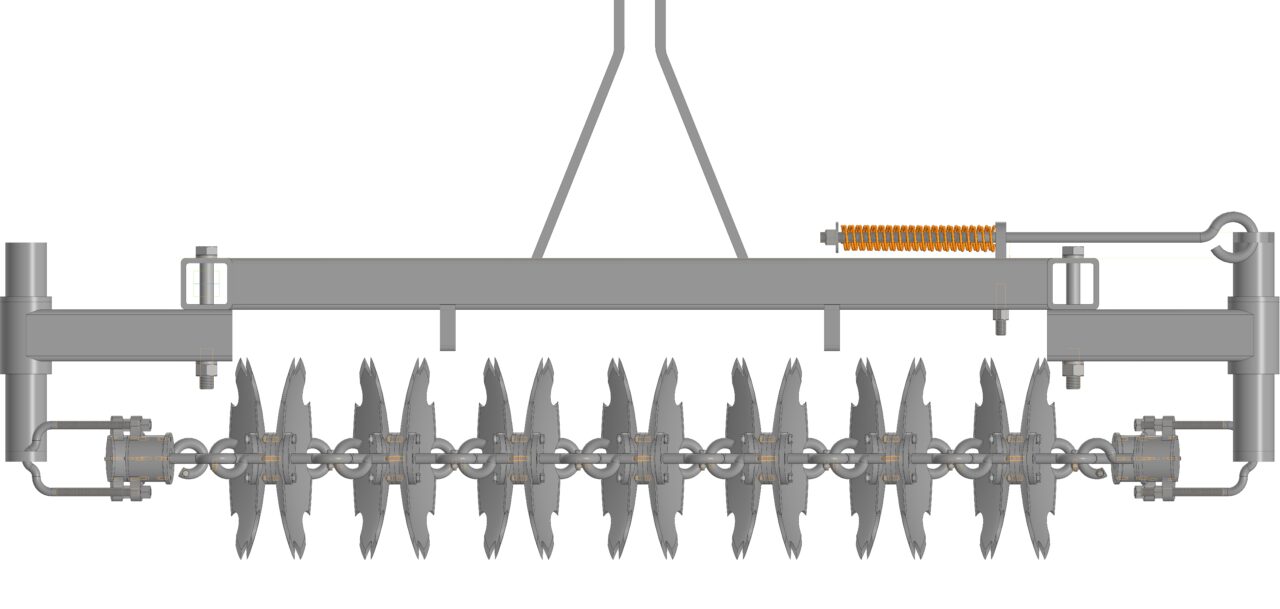

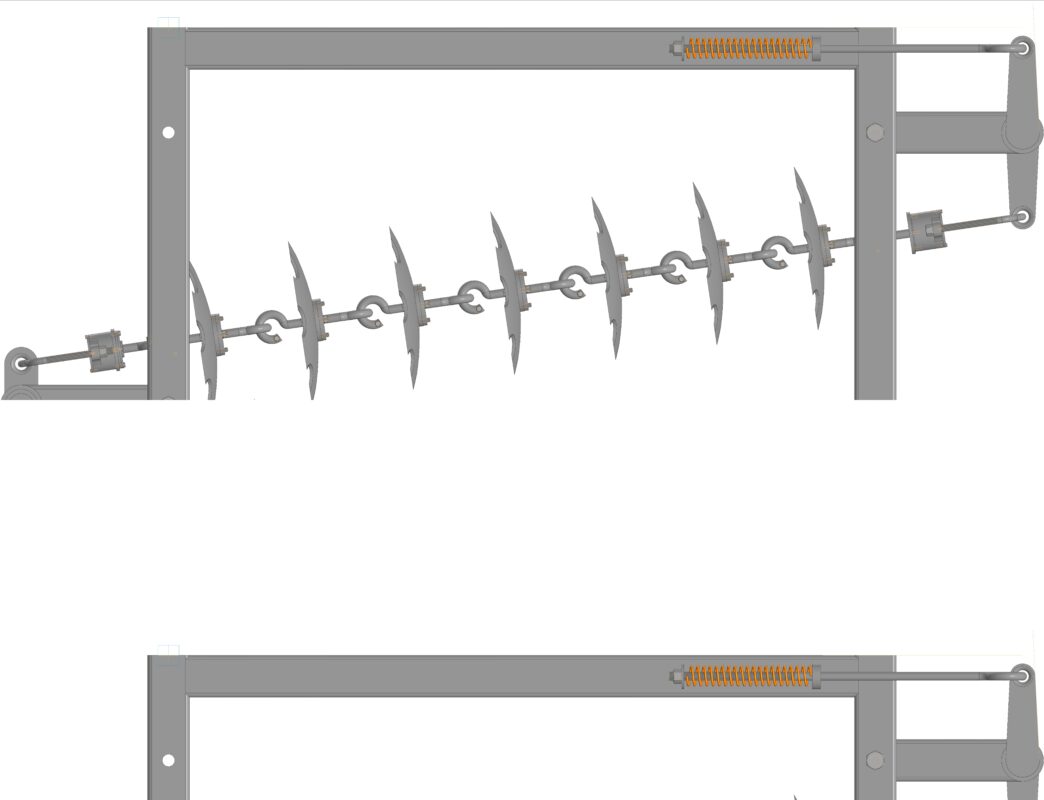

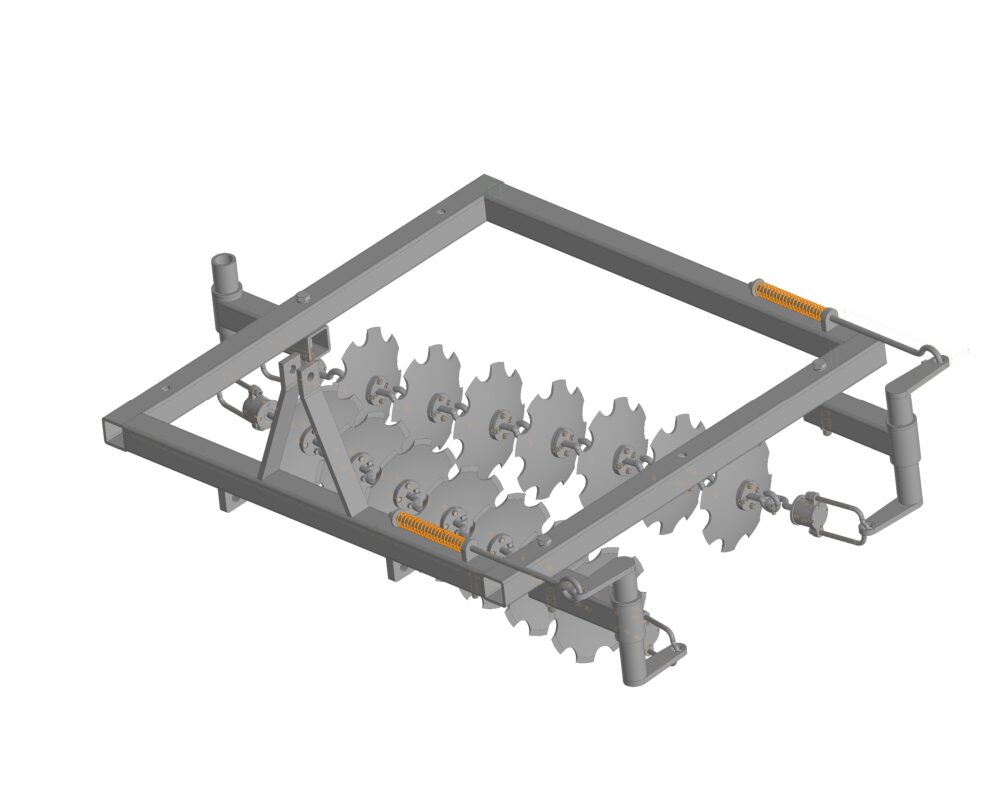

Дисковая барана оснащена двумя батареями с шарнирным соединением дисковых секций. Достоинством конструкции является: 1. Копирование поверхности поля благодаря шарнирному соединению. 2. Лучшая ремонтопригодность по сравнению с серийными моделями, благодаря возможности снятия отдельной секции. Ширина захвата бороны - 1,5 м. Рабочие органы - вырезные сферические диски.

3D Модели Борона дисковая дисковая батарея Почвообработка

Автор

Yuras Bratchyk

Дата

06.10.2026

Язык

Русский

Состав

Сборка бороны дисковой, сборка батареи, сборка держателя, сборка узла (пружинного механизма), сборка рамы + все составляющие элементы с историей построения

Софт

КОМПАС-3D 19 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

- - Балка держателя.m3d
  - Водило.m3d
  - Водило единичное.m3d
  - Ось.m3d
  - Сборка держателя.a3d
  - Стакан.m3d
  - Стопор оси.m3d
- - Крышка закрытая.m3d
  - Крышка открытая.m3d
  - Крюк.m3d
  - Ось.m3d
  - Сборка узла.a3d
  - Сборка узла 2.a3d
  - Скоба.m3d
  - Скоба 2.m3d
  - Стакан.m3d
  - Упорная шайба.m3d
- - Ось.m3d
  - Пружина.m3d
  - Упор осевой.m3d
  - Ухо.m3d
- - Балка боковая.m3d
  - Балка поперечная.m3d
  - Пластина соединительная.m3d
  - Проушина.m3d
  - Сборка рамы.a3d
- Диск.m3d
- Дисковая батарея.a3d
- Дисковая батарея с узлами.a3d
- Крюк.m3d
- Крюк внешний.m3d
- Сборка бороны дисковой.a3d
- Сборка бороны дисковой.jpg
- Сборка бороны дисковой.stp
- Сборка бороны дисковой2.jpg
- Сборка бороны дисковой3.jpg
- Сборка всей рамы.a3d
- Сборка диска.a3d
- Утяжелитель.m3d
