Дисковый сошник с барабанным направителем

Модель с деталировкой, масштаб 1:1.

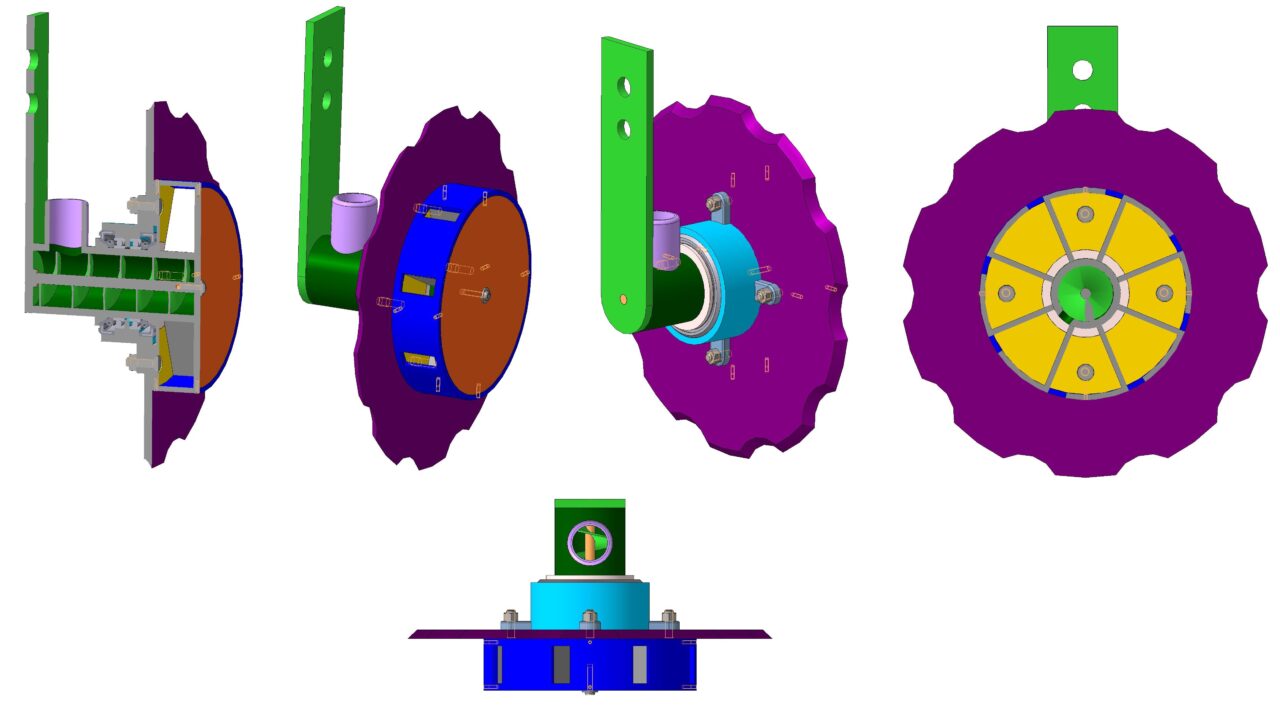

Детали сборки: 3D сборка сошника, 3D сборка шнека, 3D сборка барабана, 3D сборка подшипникового узла, диск, кольцо упорное, лопасть, наконечник, обичайка барабана, ось сошника, ось шнека, поводок, стакан, стенка барабана основная, стенка барабана упорная, ухо крепежное, шнек, стандартные изделия.

Модель относится к сельскохозяйственному машиностроению, в частности к сошникам сеялок для посева сельскохозяйственных культур. Сошник содержит ось со шнеком, соединенную при помощи поводка к сошниковому брусу, диск и барабанный направитель. Барабан состоит из колец и лопастей, образующих периферические камеры. Изобретение позволяет повысить урожайность путем более рационального использования зоны питания растений за счет чередования зон распределения семян по длине засеваемой полосы.

Однодисковый сошник работает следующим образом. При движении сошника диск, вращаясь на оси, сдвигает почву и открывает бороздку. Семена по внутреннему объему оси благодаря шнеку подаются в периферические камеры барабан. Падение семян ограничено обичайкой и лопастями. За счет крепления барабана к диску происходит его вращение. Лопасти захватывают семенной материал и передвигают его по направлению вращения к отверстиям в обичайке. Семена, ссыпаясь в бороздку равномерно распределяются по длине засеваемой полосы, что позволяет более рационально использовать зону питания растений и повысить урожайность.

Данная модель может быть использована для модернизации сеялок и агрегатов: СПУ-3, СПУ-6, АППА-4, АППА-6, С-6Т и т.д.
