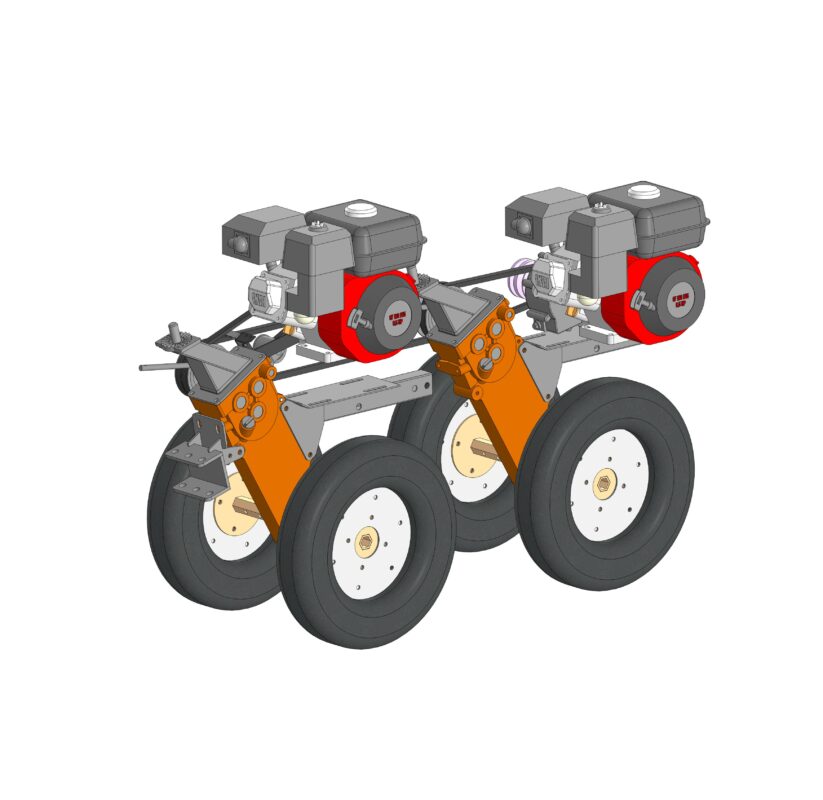

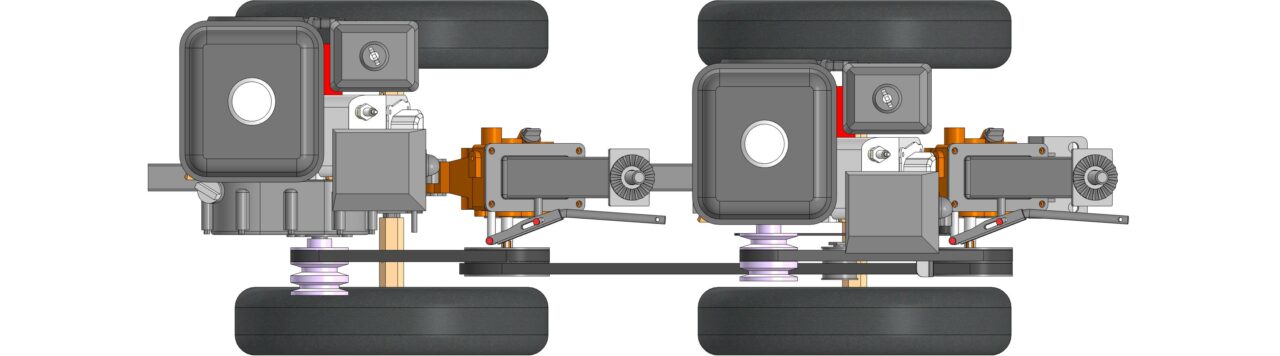

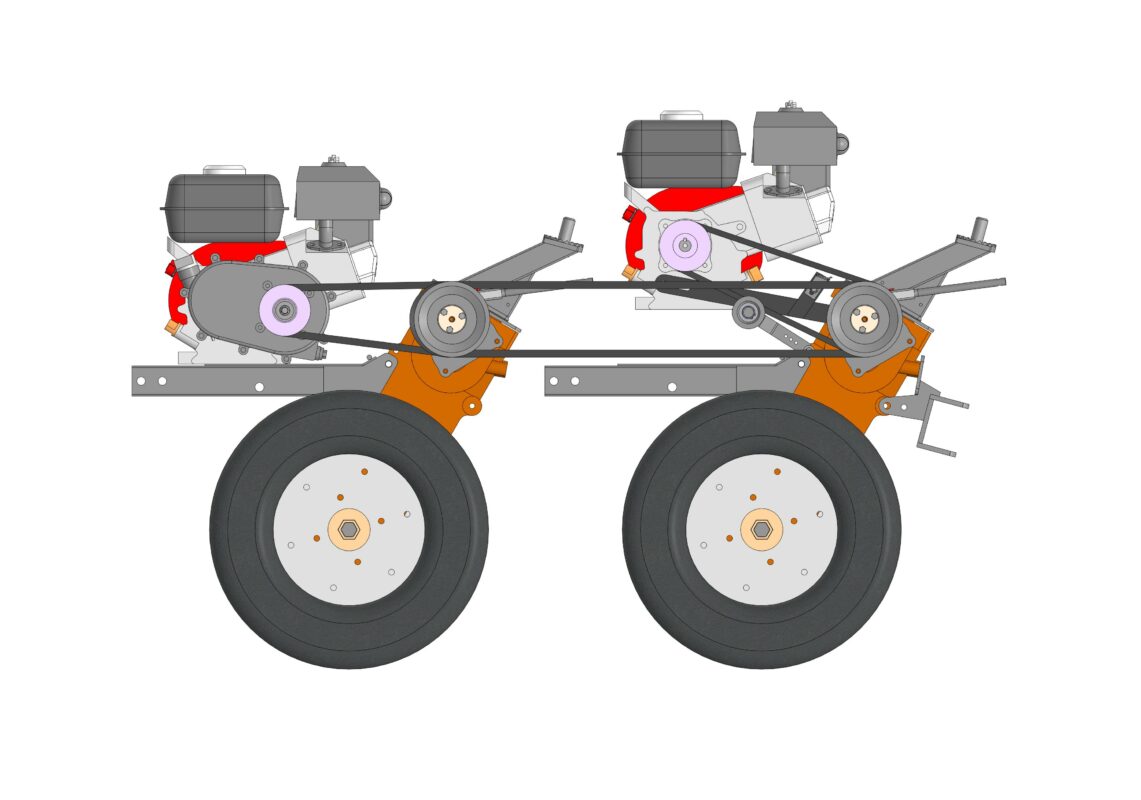

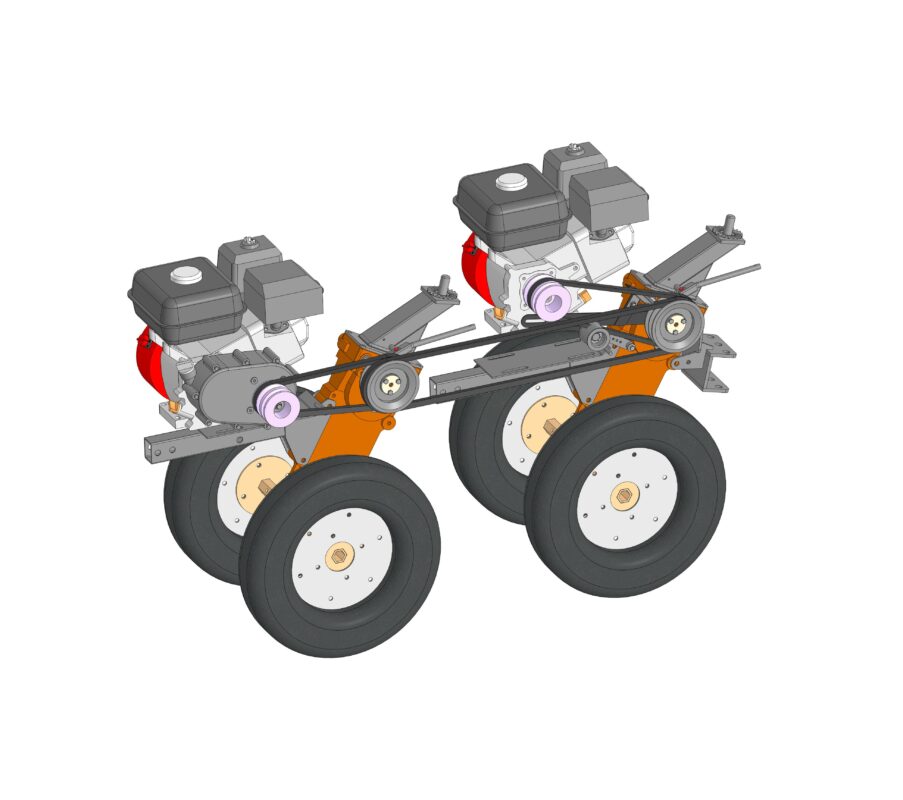

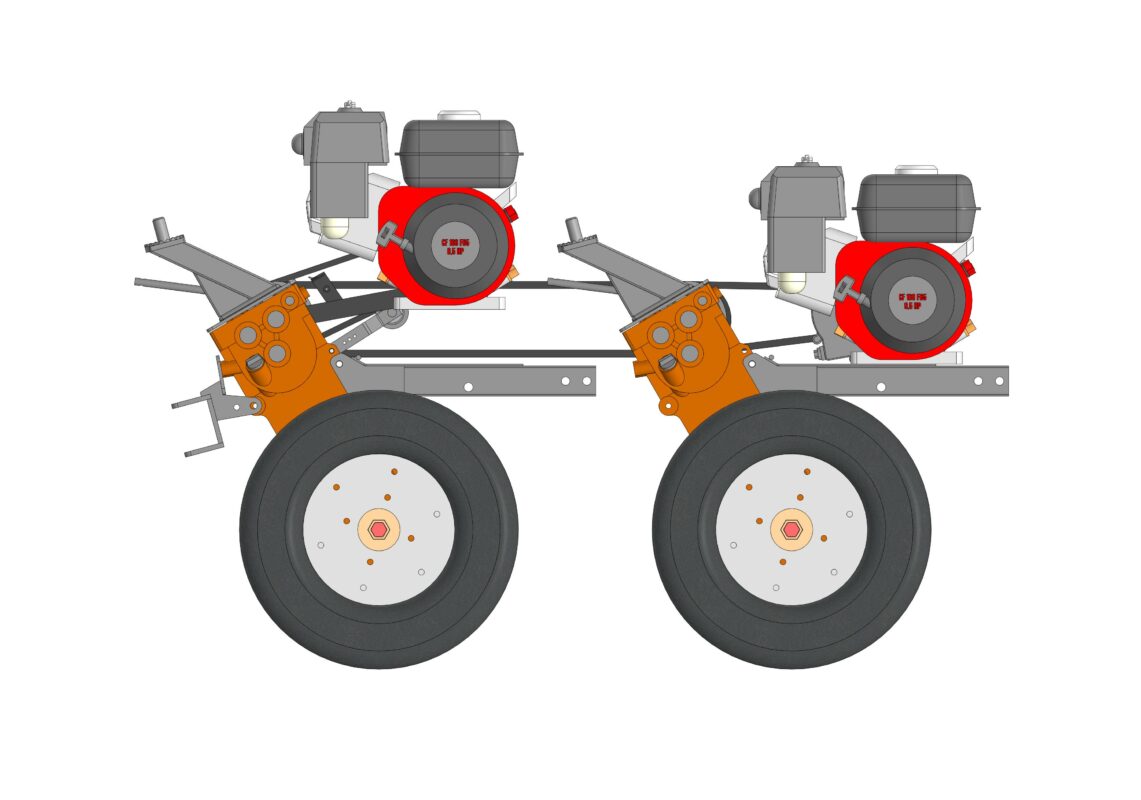

Простая импровизация компоновки двух китайских мотоблоков друг за дружкой в один
ряд.
В составе архива 3d Модели в формате Компас 3D v20. И папка с файлом 3d модели в формате STP.
Все детали и сборки с историей построения в Компас 3D v20.
В составе сборки:
1) Редуктора китайских мотоблоков с чугунным корпусом;
2) Хамерман 6,5 л.с;
3) Цепной закрытй редуктор с Центробежным сцеплением с передаточным числом 1/2;
4) Шкивы и ременные передачи.
