Фрезерное приспособление для вала

Учреждение образования
"БЕЛОРУССКИЙ ГОСУДАРСТВЕННЫЙ АГРАРНЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ"
Факультет «Технический сервис в АПК»
Кафедра «Ремонт машин»
Конструкторская часть дипломного проекта
на тему: «Совершенствование ремонтно-обслуживающей базы ОАО «Совхоз-комбинат «Сож» Гомельского района»
Минск 2016

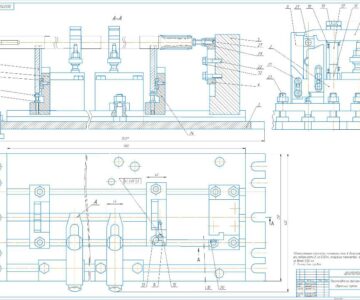

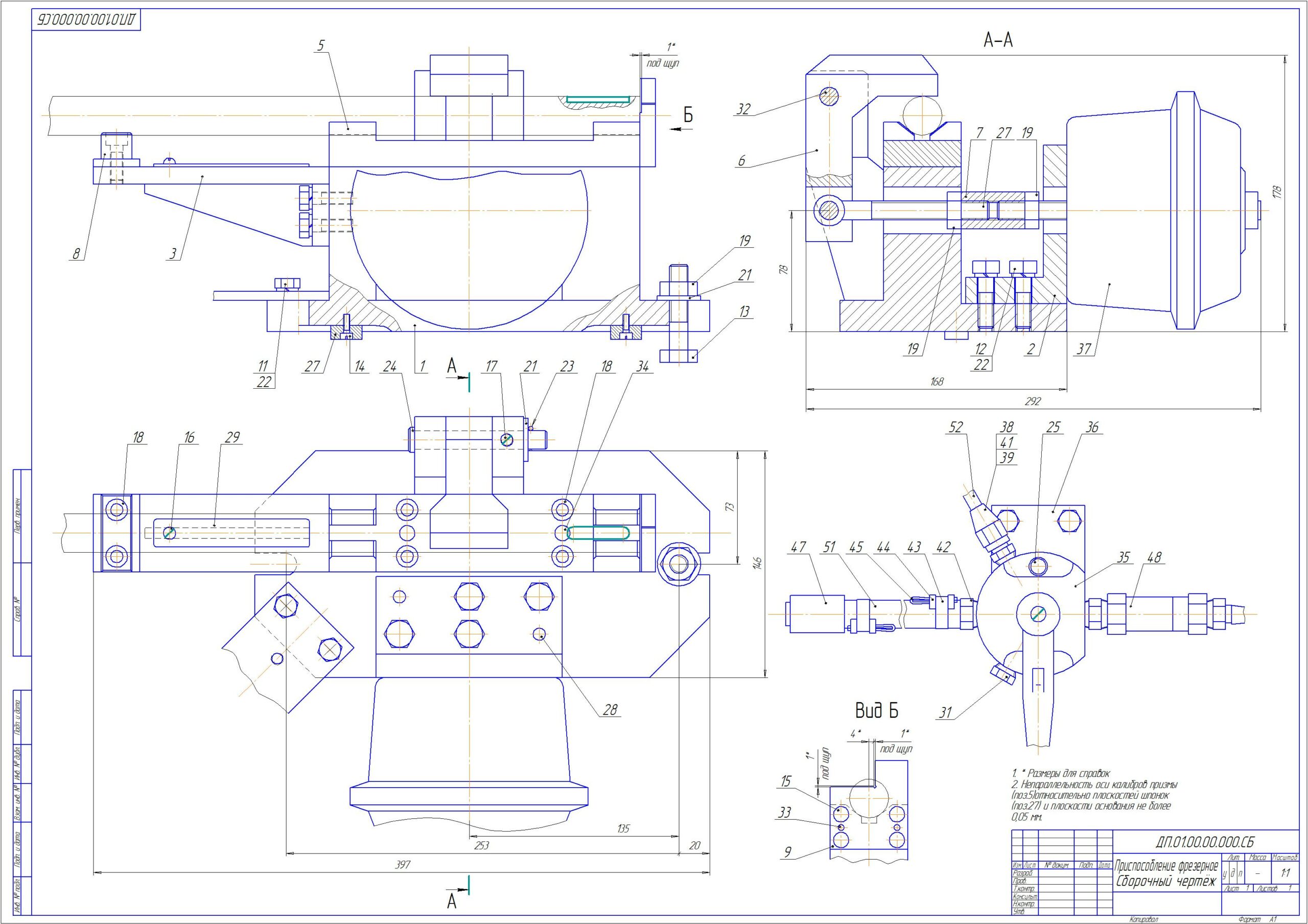

Фрезерное приспособление для закрепления вала состоит из следующих основных узлов и деталей:
1. Корпуса (поз.1.) сварной конструкции. Корпус служит для расположения узлов и деталей приспособления.
2. Кронштейна (поз.2.) сварной конструкции, которая болтами крепится к корпусу. Служит для крепления опор.
3. Кронштейна (поз.3.) сварной конструкции, которая болтами крепится к корпусу. Предназначена для крепления пневмокамеры.
4. Призмы (поз.5.). Подвижная призма, На неё правым концом устанавливается вал.
5. Прижим (поз.6.) зажимает деталь.
6. Гайка (поз.7.). Служит для регулирования усилия зажатия детали.
7. Опора (поз.8.). Служит для удержания свободной части вала контрпривода.
8. Установ (поз.9.). Предназначен для перемещения призмы при определении положения шпоночного паза с помощью винтов.
Приспособление для станка 6Н82Г, на котором фрезеруют шпоночные пазы.
Его работа заключается в следующем: вал устанавливают базовой поверхностью на призмы и опоры, а торцем упирают в установ. Зажимают вал с помощью прижима, который приводится в действие через систему рычагов. Нужное усилие зажатия обеспечивается с помощью давления создаваемого в пневмокамере. После установки заготовки в приспособлении фрезеруем шпоночные пазы.

Состав: Приспособление фрезерное (СБ), Деталировка (призма, прижим, гайка, опора, установ), Спецификация, ПЗ Язык документа

Софт: КОМПАС-3D 16

Сайт: www

Файлы:

Фрезерное приспособление/
Фрезерное приспособление/1 Спецификация.cdw
Фрезерное приспособление/2 Спецификация.cdw
Фрезерное приспособление/3 Спецификация.cdw
Фрезерное приспособление/4 Специкация.cdw
Фрезерное приспособление/Деталировка/
Фрезерное приспособление/Деталировка/1 Призма.cdw
Фрезерное приспособление/Деталировка/2 Прижим.cdw
Фрезерное приспособление/Деталировка/3 Гайка.cdw
Фрезерное приспособление/Деталировка/4 Опора.cdw
Фрезерное приспособление/Деталировка/5 Установ.cdw
Фрезерное приспособление/Конструкторская часть.docx
Фрезерное приспособление/Приспособление фрезерное (СБ).cdw
Фрезерное приспособление/Приспособление фрезерное (СБ).jpg
