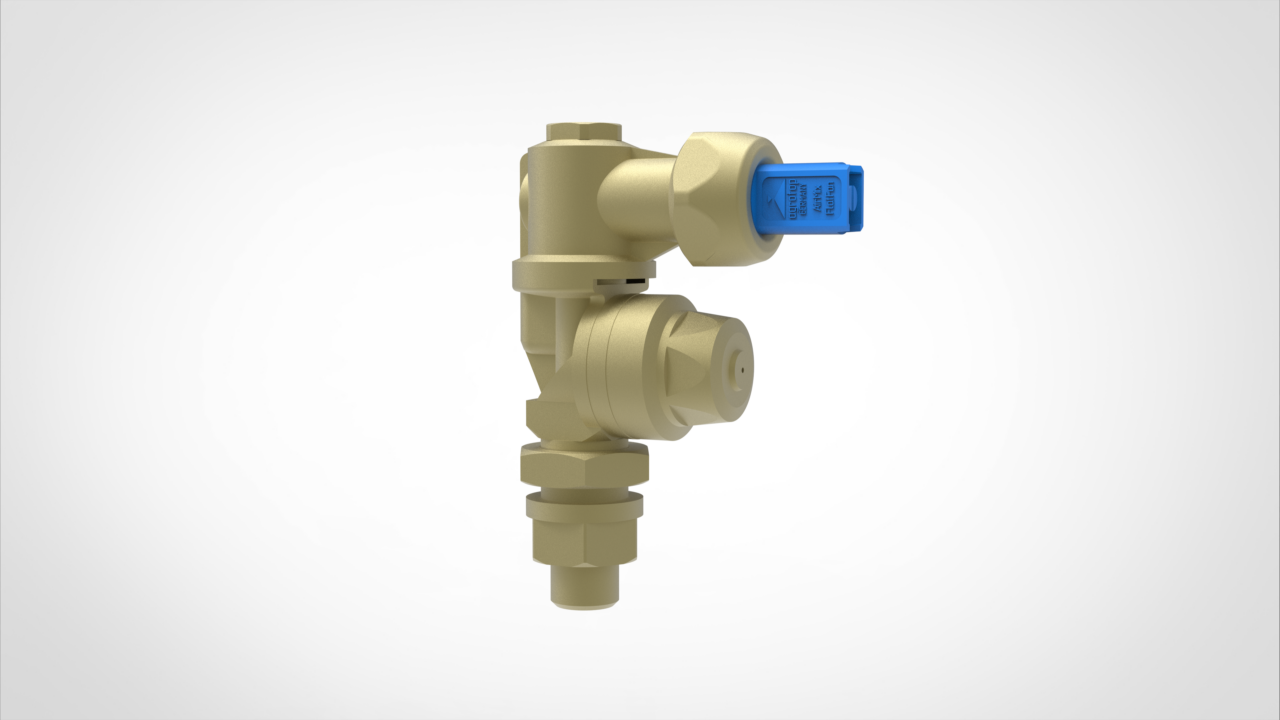

3D модель представляет собой форсунку для гербицидной штанги прикорневого опрыскивания в садах, созданную по результатам обмера реального образца с соблюдением габаритных размеров.
- Главная -
- Чертежи -
- Сельское хозяйство -
- Механизация сельского хозяйства -
- Габаритная модель форсунки гербицидного опрыскивателя
Габаритная модель форсунки гербицидного опрыскивателя
0
0
8
0
0
20
Сообщить о проблеме
Автор
Ильяс Калафатов
Дата
08.07.2026
Язык
Русский
Состав

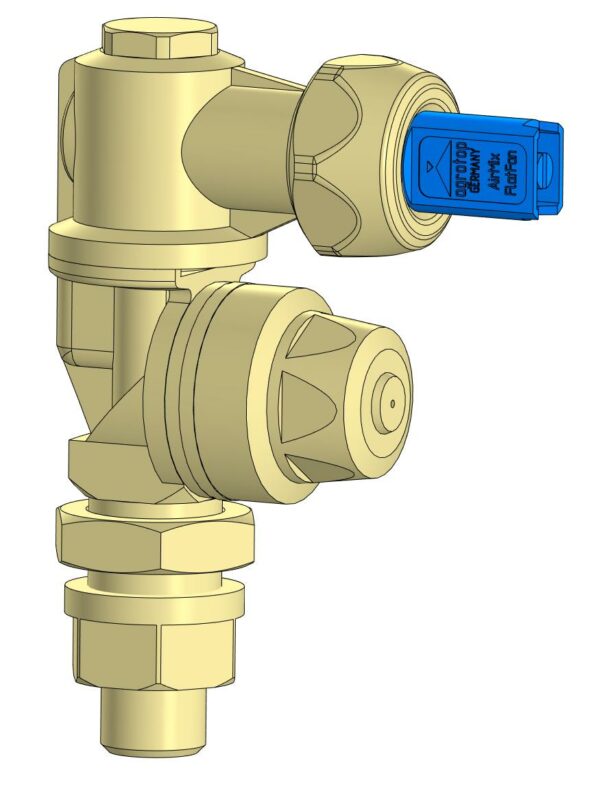

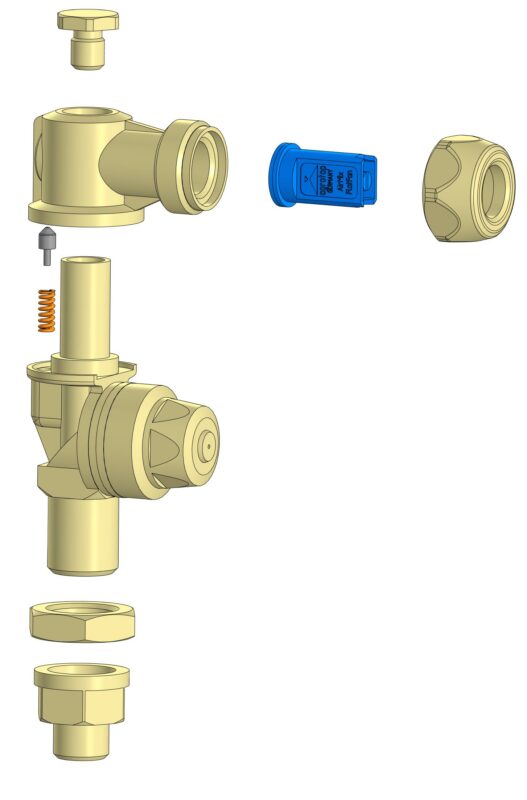

Сборка состоит из корпуса-штуцера, поворотной головки, обеспечивающей регулировку направления распыления, заглушки, пружины и фиксирующего зуба. Распылитель AirMix 110-03 FlatFan производства agrotop Germany (синий) устанавливается в поворотную головку и фиксируется гайкой. В верхней части корпуса расположена пробка с шестигранной головкой, а в нижней части — стопорная и присоединительная гайки для монтажа форсунки на штангу опрыскивателя.
Софт
КОМПАС-3D 21
Как открыть?
Отзывов пока нет
Содержимое архива
-
Гайка нижняя.m3d
-
Гайка стопор.m3d
-
Гайка форсунки.m3d
-
Головка поворотная.m3d
-
Заглушка.m3d
-
Зуб.m3d
-
Пружина.m3d
-
Форсунка AirMix 110-03 (синяя).m3d
-
Форсунка в сборе.a3d
-
Форсунка в сборе.stp
-
Штуцер корпус (в сборе).m3d
