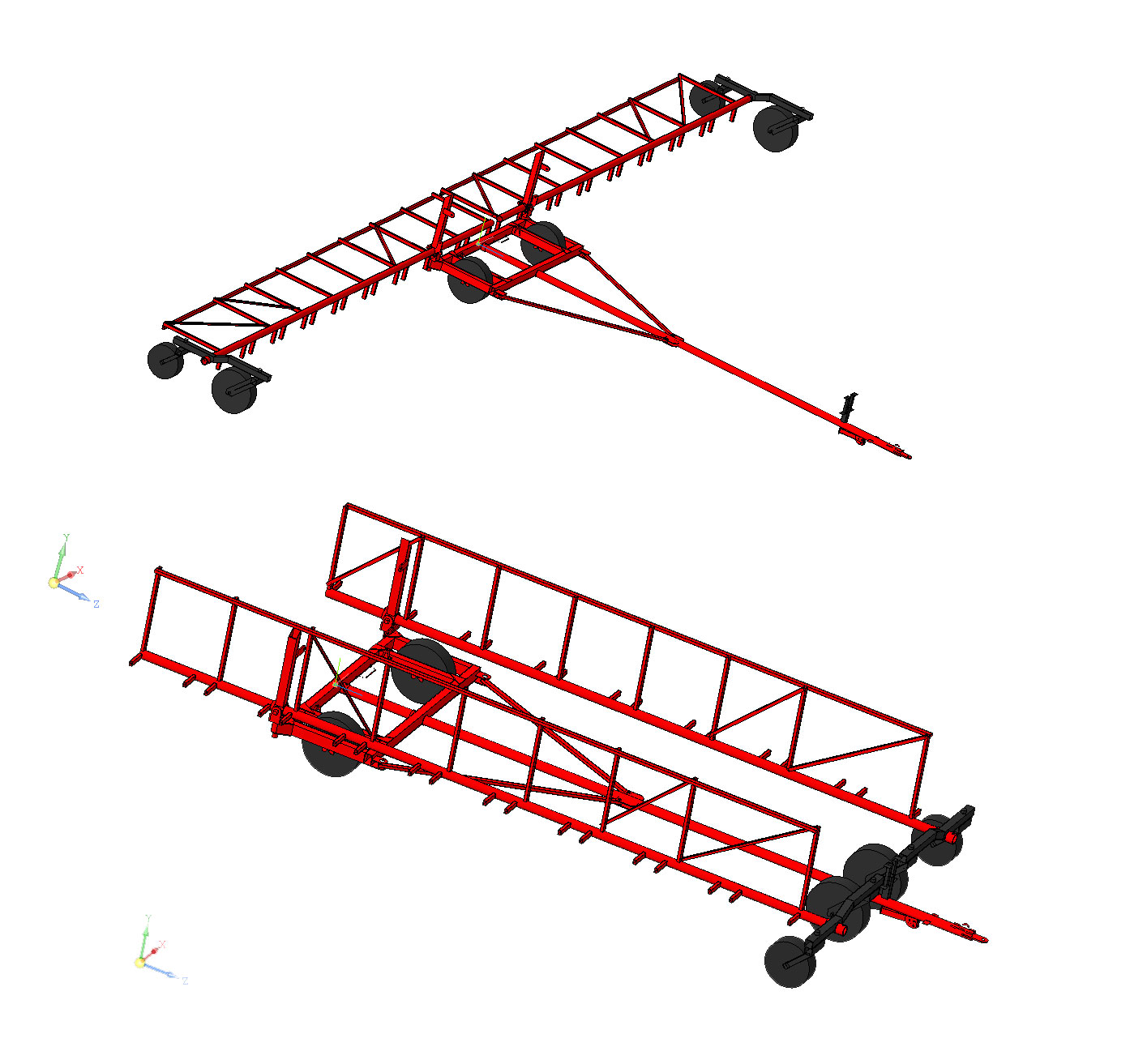

Гидравлическая сцепка - 16м

Гидравлическая сцепка предназначенная для составления тракторных гидрофицированных и негидрофицированных широкозахватных агрегатов и служит для предпосевной обработки почвы.
Сцепка может использоваться в почвенно-климатических зонах России(1-14; 16Б-19) исключая районы горного земледелия, при влажности почвы до 35% и твердости до 3,5 МПа, с уклоном рельефа до 10°. Сцепка агрегатируется с тракторами тягового класса 3-5 (Т-150; Т-4; К700А; К-701).

Состав: 3D сборка, 3D деталировка, деталировка, спецификация

Софт: КОМПАС-3D 16.0.0
