Грабли-ворошилка колёсно-пальцевая для мотоблока

309

1 500

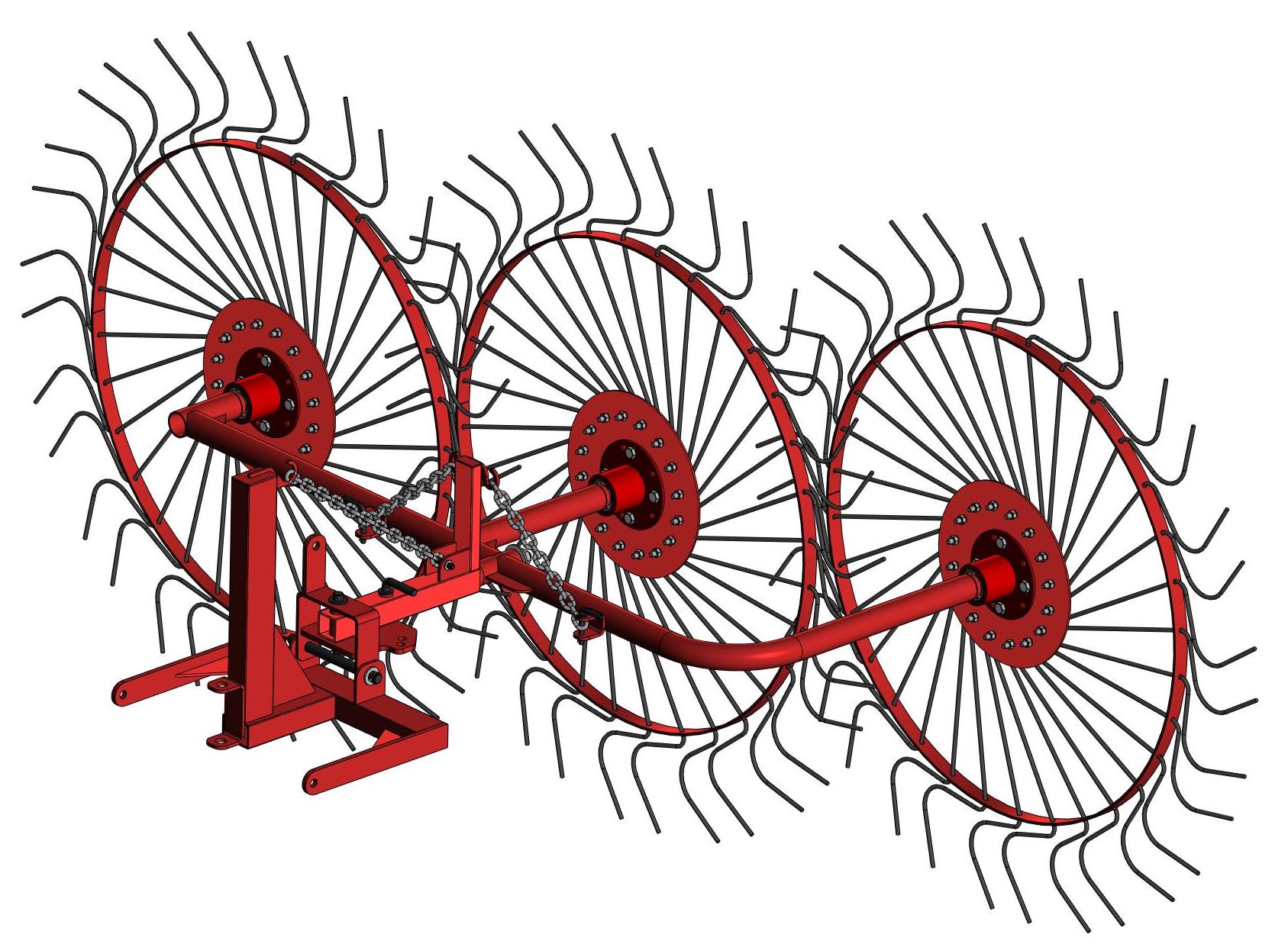

3D модель Грабли-ворошилка колёсно-пальцевая для мотоблока

Ворошилка используется для сгребания в валки скошенной травы и агрегатируется с адаптером задним для МБ универсальным в сцепке с любым мотоблоком.
Ширина захвата, мм 1880
Ширина в транспортном положении, мм 2400
Длина (без Адаптера), мм 1155
Высота, мм 1150
Масса, кг 50
Количество спиц на одном колесе, шт 32

ворошилка. Грабли мотоблок сено

Автор

Кирилл Регер

Дата

21.07.2022

Язык

Русский

Состав

3D-модель, СБ, Спецификация, Деталировка, Файлы для лазерной резки.

Софт

КОМПАС-3D 20 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

00-0190.00.000СБ Ворошилка
- ЛАЗЕР
  - Обечайка _ 00-0190.02.002(4мм;3шт).dxf
  - Заглушка _ 00-0190.03.004(3мм).dxf
  - Усы _ 00-0190.05.002.08(5мм).dxf
  - Шайба 17х3 _ 00-0190.05.004.02(3мм;2шт).dxf
  - Ухо _ 00-0190.04.009(5мм;2шт).dxf
  - Скоба _ 00-0190.05.001.01(5мм).dxf
  - Укосина _ 00-0190.05.002.05(5мм;2шт).dxf
  - Заглушка _ 00-0190.05.002.04(2мм).dxf
  - Укосина _ 00-0190.04.007(4мм;3шт).dxf
  - Фланец ступицы _ 00-0190.01.002(4мм;3шт).dxf
  - Пластина _ 00-0190.05.001.03(8мм).dxf
  - Шайба 12х2 _ 00-0190.05.005.02(2мм).dxf
  - Скоба _ 00-0190.03.005(5мм).dxf
  - Укосина большая _ 00-0190.03.009(4мм).frw.dxf
  - Планка _ 00-0190.03.006(8мм;2шт).dxf
  - Заглушка на трубу 42(3мм).dxf
  - Шайба 8х1,5 _ 00-0190.05.003.02(1,5мм;3шт).dxf
  - Ухо _ 00-0190.05.001.02(8мм).dxf
  - Укосина малая _ 00-0190.03.008(4мм;2шт).dxf
  - Зацеп _ 00-0190.03.010(6мм).dxf
  - Ухо_00-0190.03.007(5мм; 2 шт).dxf
  - Ребро _ 00-0190.04.008(4мм).dxf
  - Зацеп _ 00-0190.03.010(6мм).frw
  - Фланец _ 00-0190.02.001(3мм;3шт).dxf
- зуб.frw
- 00-0190.05.000 СБ Поворотный механизм
  - 3д
    - Поворотный механизм _ 00-0190.05.000 СБ.a3d
  - Поворотный механизм Сборочный чертеж _ 00-0190.05.000 СБ.cdw
  - 00-0190.05.003-6 СБ Шкворня
    - 00-0190.05.003 СБ Шкворень цепи
      - 3д

        Шкворень цепи _ 00-0190.05.003.a3d

        Шайба 8х1,5 _ 00-0190.05.003.02.m3d

        Стержень _ 00-0190.05.003.01.m3d
      - Стержень _ 00-0190.05.003.01.cdw
      - Шкворень цепи _ 00-0190.05.003.spw
      - Шайба 8х1,5 _ 00-0190.05.003.02.cdw
    - 00-0190.05.006 СБ Шкворень большой
      - Стержень _ 00-0190.05.006.01.cdw
      - 3д

        Шкворень большой _ 00-0190.05.006 СБ.a3d

        Шкворень большой _ 00-0190.05.006.01.m3d

        Шайба 17х3 _ 00-0190.05.006.02.m3d
      - Шкворень большой _ 00-0190.05.006.spw
      - Шайба 17х3 _ 00-0190.05.006.02.cdw
    - 00-0190.05.005 СБ Шкворень регулирующий
      - Стержень _ 00-0190.05.005.01.cdw
      - 3д

        Шайба 12х2 _ 00-0190.05.005.02.m3d

        Стержень _ 00-0190.05.005.01.m3d
      - Шайба 12х2 _ 00-0190.05.005.02.cdw
    - 00-0190.05.004 СБ Шкворень фиксирующий
      - 3д

        Стержень _ 00-0190.05.004.01.m3d

        Шайба 17х3 _ 00-0190.05.004.02.m3d
      - Шкворень фиксирующий _ 00-0190.05.004.spw
      - Шкворень фиксирующий _ 00-0190.05.004.cdw
      - Шайба 17х3 _ 00-0190.05.004.02.cdw
      - Стержень _ 00-0190.05.004.01.cdw
  - Поворотный механизм _ 00-0190.05.000.spw
  - 00-0190.05.001 СБ Регулятор
    - Скоба _ 00-0190.05.001.01.cdw
    - Ухо _ 00-0190.05.001.02.cdw
    - 3д
      - Регулятор _ 00-0190.05.001.a3d
      - Ухо _ 00-0190.05.001.02.m3d
      - Скоба _ 00-0190.05.001.01.m3d
      - Пластина _ 00-0190.05.001.03.m3d
    - Регулятор Сборочный чертеж _ 00-0190.05.001 СБ.cdw
    - Пластина _ 00-0190.05.001.03.cdw
    - Регулятор _ 00-0190.05.001.spw
  - 00-0190.05.002 СБ Держатель
    - Усы _ 00-0190.05.002.08.cdw
    - Держатель _ 00-0190.05.002.a3d
    - Заглушка _ 00-0190.05.002.04.cdw
    - Трубка 20 _ 00-0190.05.002.06.cdw
    - Укосина _ 00-0190.05.002.05.cdw
    - 3д
      - Трубка 25 _ 00-0190.05.002.07.m3d
      - Заглушка _ 00-0190.05.002.04.m3d
      - Труба 40х40 L-300 _ 00-0190.05.002.02.m3d
      - Труба 40х20 L-175 _ 00-0190.05.002.03.m3d
      - Ось _ 00-0190.05.002.01.m3d
      - Укосина _ 00-0190.05.002.05.m3d
      - Трубка 20 _ 00-0190.05.002.06.m3d
      - Зацеп _ 00-0190.05.002.08.m3d
    - Держатель _ 00-0190.05.002.spw
    - Труба 40х20 L-175 _ 00-0190.05.002.03.cdw
    - Труба 40х40 L-300 _ 00-0190.05.002.02.cdw
    - Трубка 25 _ 00-0190.05.002.07.cdw
    - Держатель Сборочный чертеж _ 00-0190.05.002 СБ.cdw
    - Ось _ 00-0190.05.002.01.cdw
- 00-0190.02.000 СБ Зубчатое колесо
  - Зубчатое колесо Сборочный чертеж _ 00-0190.02.000 СБ.cdw
  - Зуб _ 00-0190.02.003.cdw
  - 3д
    - Сборка.a3d
    - Фланец _ 00-0190.02.001.m3d
    - Обечайка _ 00-0190.02.002.m3d
    - Зуб _ 00-0190.02.003.m3d
  - Фланец _ 00-0190.02.001.cdw
  - Зубчатое колесо _ 00-0190.02.000.spw
  - Обечайка _ 00-0190.02.002.cdw
- 00-0190.04.000 СБ Рама
  - Укосина _ 00-0190.04.007.cdw
  - Ось колеса _ 00-0190.04.005.cdw
  - Втулка скользящая _ 00-0190.04.006.cdw
  - Труба 42 L-115 _ 00-0190.04.004.cdw
  - Уголок _ 00-0190.04.001.cdw
  - Заглушка трубы _ 00-0190.04.010.cdw
  - 3д
    - 00-0190.04.010 - Заглушка трубы.m3d
    - Укосина _ 00-0190.04.007.m3d
    - Ребро _ 00-0190.04.008.m3d
    - Втулка скользящая _ 00-0190.04.006.m3d
    - Труба 42 L-115 _ 00-0190.04.004.m3d
    - Труба 42 _ 00-0190.04.002.m3d
    - Ухо _ 00-0190.04.009.m3d
    - Уголок _ 00-0190.04.001.m3d
    - Труба 42 L-280 _ 00-0190.04.003.m3d
    - Рама _ 00-0190.04.000 СБ.a3d
    - Ось колеса _ 00-0190.04.005.m3d
  - Рама _ 00-0190.04.000.spw
  - Ребро _ 00-0190.04.008.cdw
  - Ухо _ 00-0190.04.009.cdw
  - Труба 42 L-280 _ 00-0190.04.003.cdw
  - Рама Сборочный чертеж _ 00-0190.04.000 СБ.cdw
  - Труба 42 L-700 _ 00-0190.04.002.cdw
- На паспорт
  - Screenshot_1.png
- 00-0190.03.000 СБ Сцепка
  - Ухо _ 00-0190.03.007.cdw
  - Труба профильная L-220 _ 00-0190.03.002.cdw
  - Заглушка _ 00-0190.03.004.cdw
  - 3д
    - Укосина большая _ 00-0190.03.009.m3d
    - Труба профильная L-220 _ 00-0190.03.002.m3d
    - Скоба _ 00-0190.03.005.m3d
    - Труба профильная L-400 _ 00-0190.03.003.m3d
    - Труба профильная L-445 _ 00-0190.03.001.m3d
    - Заглушка _ 00-0190.03.004.m3d
    - Сцепка _ 00-0190.03.000 СБ.a3d
    - Ухо _ 00-0190.03.007.m3d
    - Зацеп _ 00-0190.03.010.m3d
    - Укосина малая _ 00-0190.03.008.m3d
    - Планка _ 00-0190.03.006.m3d
  - Труба профильная L-400 _ 00-0190.03.003.cdw
  - Сцепка Сборочный чертеж _ 00-0190.03.000 СБ.cdw
  - Укосина большая _ 00-0190.03.009.cdw
  - Планка _ 00-0190.03.006.cdw
  - Сцепка _ 00-0190.03.000.spw
  - Скоба _ 00-0190.03.005.cdw
  - Укосина малая _ 00-0190.03.008.cdw
  - Труба профильная L-429 _ 00-0190.03.001.cdw
  - Зацеп _ 00-0190.03.010.cdw
- Общая сборка
  - Грабли-ворошилка колёсно-пальцевая для мотоблока _ 00-0190.00.000.spw
  - Грабли-ворошилка колёсно-пальцевая для мотоблока Сборочный чертеж _ 00-0190.00.000 СБ.cdw
  - 3д
    - Грабли-ворошилка колёсно-пальцевая для мотоблока _ 00-0190.00.000 СБ.a3d
- 00-0190.01.000 СБ Ступица
  - Корпус _ 00-0190.01.001.cdw
  - Ступица Сборочный чертеж _ 00-0190.01.000 СБ.cdw
  - 3д
    - Корпус _ 00-0190.01.001.m3d
    - Ступица _ 00-0190.01.000.a3d
    - Фланец ступицы.m3d
  - Ступица _ 00-0190.01.000.spw
  - Фланец ступицы _ 00-0190.01.002.cdw
