Ключ для отвертывания туго сидящих гаек

Краснобережский государственный агарный колледж, отделение "Ремонтно-обслуживающее производство в сельском хозяйстве", Конструкторская разработка по дисциплине "Диагностика и ТО с/х техники", "Ключ для отвертывания туго сидящих гаек", Красный Берег 2018

Ключ, увеличивающий крутящий момент в 6 раз, предназначен для отвертывания туго сидящих гаек у колес автомобилей и тракторов.
Ключ надевается на гайку отверстием шлицевого вала, который представляет собой шестигранник. Возможно выполнение валов с различными размерами внутренних полостей. При воздействии на рукоятку приваренной к шестерне, шестерня будет перекатываться по зубчатому сектору. Сектор будет пытаться повернуться против часовой стрелки, но его от этого поворачивания остановит упор. Поэтому шестерня, перекатываясь по сектору по часовой стрелке, будет поворачивать поворотные пластины. В поворотных пластинах на общей оси установлены две собачки, которые упираются в зубчатые звездочки. Звездочки внутренними шлицами сидят на внешних шлицах вала, через которые усилие передается на вал.
Увеличение крутящего момента достигается за счет отношения диаметров шестерни и зубчатого сектора. Для простоты сборки и разборки приспособление имеет стопорные кольца вместо болтовых соединений.
Приспособление имеет простую конструкцию, состоит из небольшого числа элементов, имеет невысокую стоимость, поэтому оно выгодно для производства.

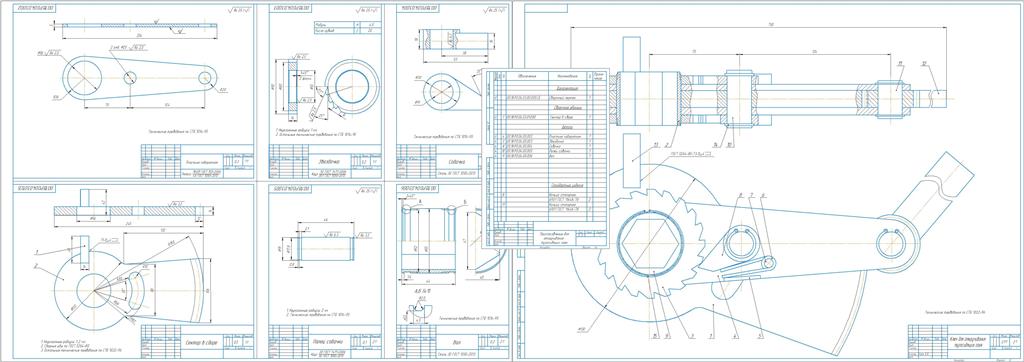

Состав: Ключ для отвертывания туго сидящих гаек (СБ), Деталировка (Пластина поворотная, сектор в сборе, палец собачки, звездочка, собачка, вал), Спецификация, ПЗ Язык документа

Софт: КОМПАС-3D V16.0.0
