Конструкторская разработка почвенной фрезы - глубина обработки - 0,26 м

БарГУ, Кафедра ТОСПиА, Курсовая работа по дисциплине "Машины и оборудование в растениеводстве". Тема: "Конструкторская разработка почвенной фрезы".

Исходные данные:
Глубина обработки - 0,26 м;
Ширина захвата – 2,7 м;
Рабочая скорость – 0,25 м/c;
Число ножей на одном диске – 3 штук;

Агрегатируется с трактором тягового класса – 0.9;
Потребляемая мощность - 55,296 кВт;
Число дисков на барабане – 8 штук;

Технологические и кинематические показатели работы почвообрабатывающей фрезы:
Частота вращения барабана - 520 мин-1;
Угловая скорость - 54,454 с-1;
Подача на нож – 0,0288 м;
Высота гребней – 0,052 м;
Ширина стружки – 0,145 м;
Тип почвы – суглинок.

ОГЛАВЛЕНИЕ
ВВЕДЕНИЕ 7
ПЕРЕЧЕНЬ УСЛОВНЫХ ОБОЗНАЧЕНИЙ, СИМВОЛОВ И ТЕРМИНОВ 9
1. ОСНОВНАЯ ЧАСТЬ. РАСЧЕТ ПОЧВЕННОЙ ФРЕЗЫ. 10
1.1. Агротехнические требования к машине. Описание устройства и работы существующих машин данного типа, а также результатов их испытаний использования 10
1.1.1. Агротехнические требования к вспашке 10
1.1.2. Агротехнические требования к боронованию 11
1.1.3. Агротехнические требования к культивации 11
1.1.4. Агротехнические требования к фрезерованию 11
1.2. Описание технологического процесса 12
1.2.1. Описание технологического процесса проектируемой машины. Техническая оценка качества 12
1.2.2. Техническая характеристика почвообрабатывающей фрезы 12
1.2.3. Технологические и кинематические показатели работы почвообрабатывающей фрезы 13
1.3. Технологические и кинематические расчеты 13
1.3.1. Выбор радиуса фрезерного барабана 13
1.3.2. Определение основных технологических и кинематических показателей работы фрезы 14
1.3.3. Построение траектории абсолютного движения 15
лезвий двух ножей, следующих друг за другом. 15
1.3.4. Расчет и оптимизация режима работы фрезы 19
1.3.5. Анализ работы фрезы на разных режимах. 20
1.3.6. Определение мощности, необходимой для работы фрезы 21
1.4 Описание устройства проектируемой машины 22
1.5 Подготовка машины к работе. 25
1.6 Правила техники безопасности. 26
1.7 Разработка кинематической схемы почвенной фрезы 27

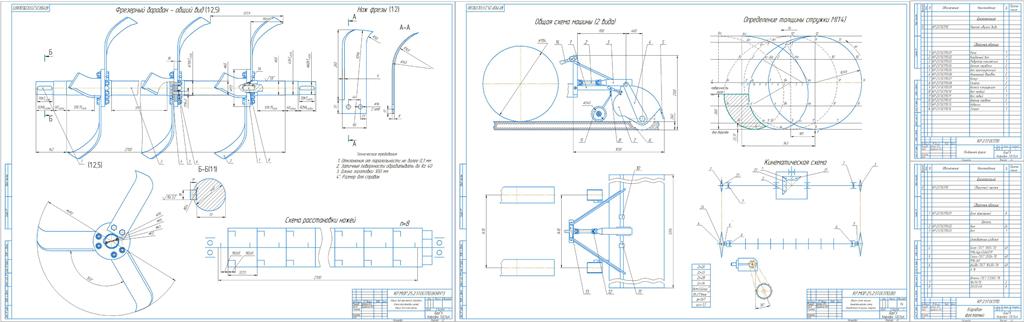

Общая схема машины 28
