Культиватор полевой широкозахватный КПШ-7

852

1 000

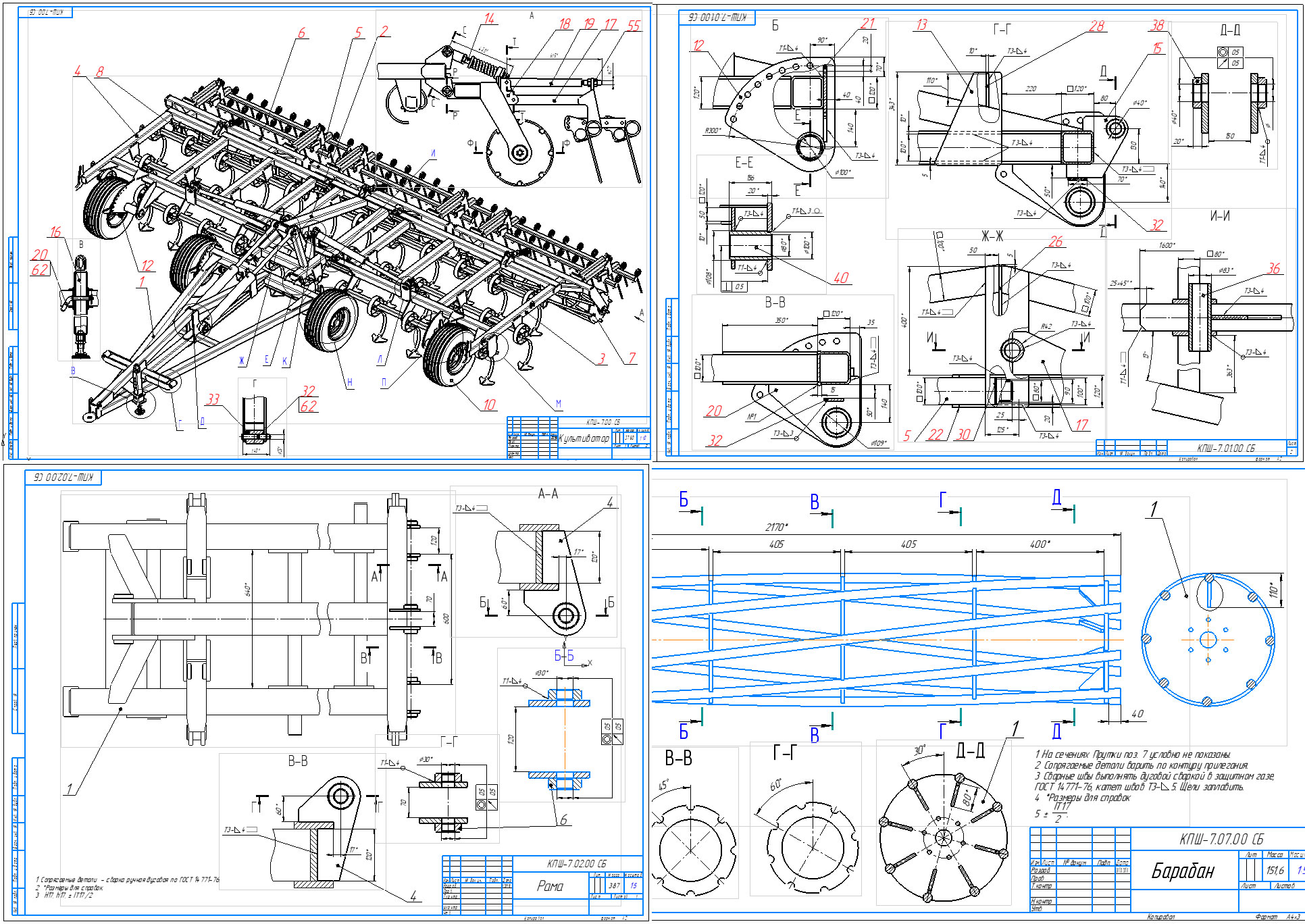

Чертеж Культиватор полевой широкозахватный КПШ-7

Культиватор КПШ:
1. Назначение. Культиватор КПШ-7 предназначен для поверхностной (до 12 см) обработки почвы, в т.ч. выравнивания зяби, обработки полупара, предпосевной культивации почвы.
2. Применение. Культиватор КПШ-7 применяется во всех агроклиматических зонах, на всех типах почв, в т.ч. подверженных ветровой и водной эрозии, кроме каменистых.
3. Агрегатирование. Культиватор КПШ-7 агрегатируется с тракторами с/х назначения мощностью двигателя 130...200 л.с. и тягового класса 2...3 т.с.
Краткая техническая характеристика:
1. Класс орудия - культиваторы
2. Тип орудия - полуприцепной, гидрофицированный
3. Рабочая ширина захвата - 7,1 м
4. Рабочая скорость - 8...12 км/ч
5. Глубина обработки - 4...12 см
6. Транспортный габарит (ДхВхШ) - 4580 х 3900 х 2550
7. Дорожный просвет - 330 мм (мин)
8. Вес орудия - 3700 кг
