Культиватор пропашной КРН - 5,6. Конструкция, технологический процесс, расчет основных параметров культиватора пропашного

Ярославская государственная сельскохозяйственная академия
Кафедра механизации сельскохозяйственного производства
Курсовой проект по дисциплине "Сельскохозяйственные машины"
На тему: " Культиватор пропашной КРН -5,6. Конструкция, технологический процесс, расчет основных параметров культиватора пропашного"
Ярославль 2016

Рассчитывается конструкция параллелограмного механизма секций: в обоймах запрессованы металлокерамические втулки с заложенной в них смазкой и установлена дополнительная масленка. (Аналог–в обойме запрессованы чугунные втулки без маслёнки). - Установлена двойная защита от попадания пыли и грязи (пыльник и уплотнительное резиновое кольцо). (Аналог – защита отсутствует).
В обоймах установлена ось, изготовленная методом механической обработки, с закрепленными на ней по обеим сторонам тяговыми пластинами. (Аналог – в обоймах установлен П – образный круг без обработки, что приводит к смещениям секции во время работы).
Данные конструктивные особенности позволяют повысить срок службы паралеллограмного механизма без ремонта и гарантируют постоянную ширину защитной зоны.

исходные данные: удельное сопротивление почвы 3,8 Н/мм, так как глубина обработки 12 см, ширину лапы культиватора 270 мм.
Содержание
1. Обзор состояние механизации сельского хозяйства в Ярославской обл.
2. Описание конструкции и регулировки машины.
3. Технологический процесс машины
4. Конструкторские и технологические расчёты.
5. Предложение по усовершенствованию машины.
6. Обзор новой техники по теме курсовой работы.
Заключение
Литература

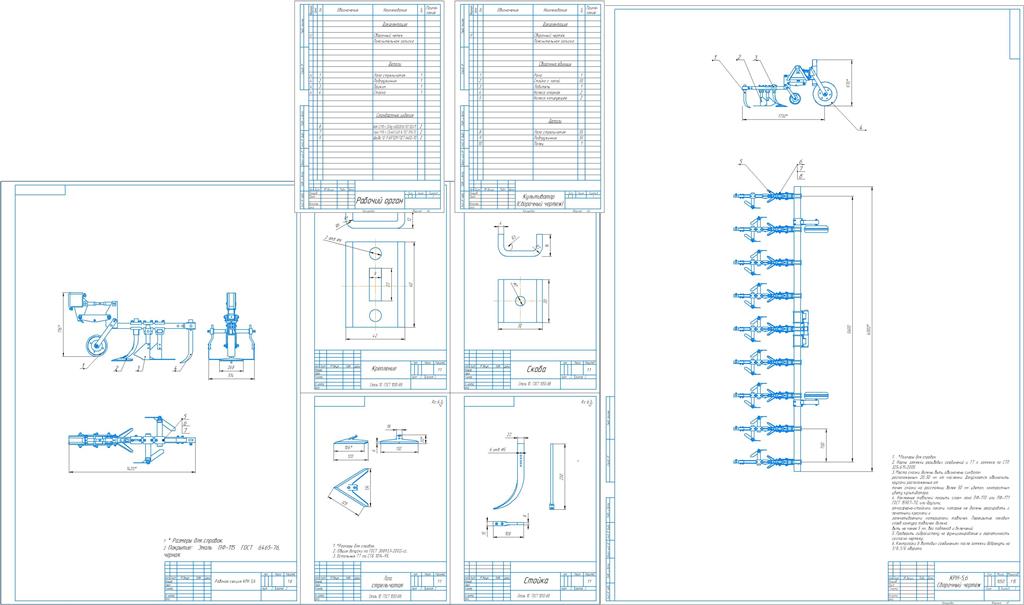

графическая часть состоит общего вида машины и деталировки рабочей секции культиватора

Состав: ПЗ, Рабочая секция КРН-5,6 (СБ), Культиватор пропашной (ОВ), Спецификация Язык документа
