Лущильник дисковый тяжелый ЛДТ-3,5

0
138
3808
5
4

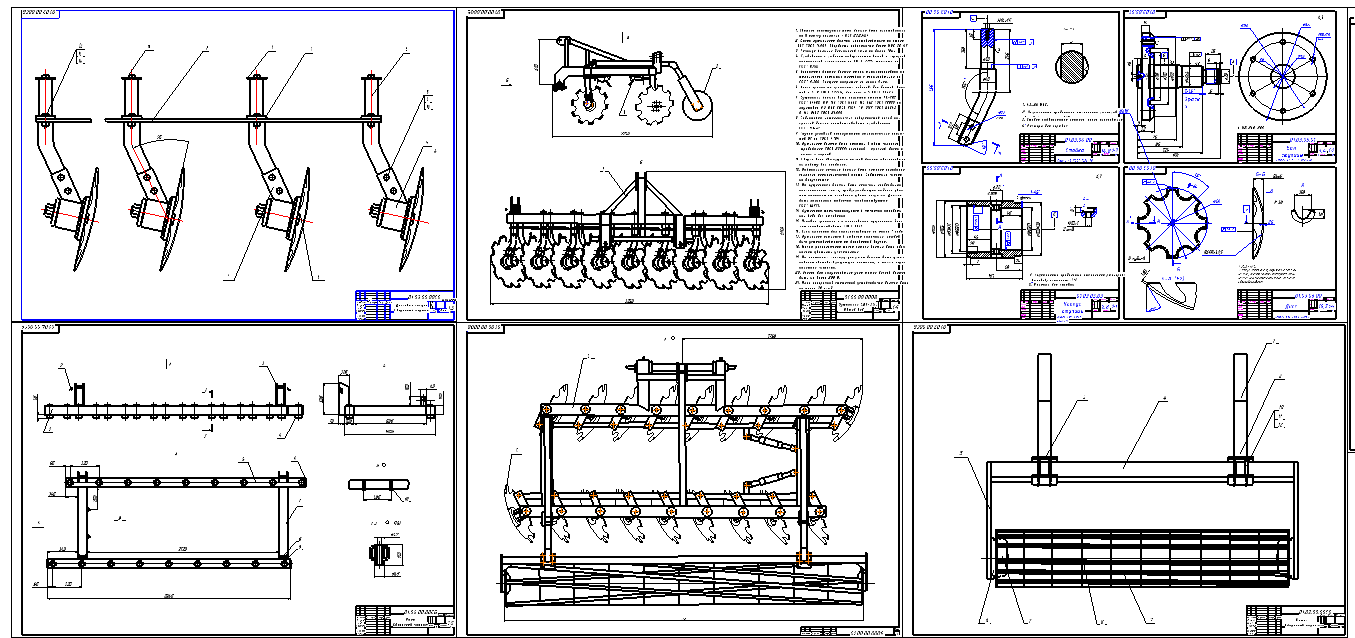

Дисковая секция Сборочный чертеж
Лущильник ЛДТ-3,5 Общий вид

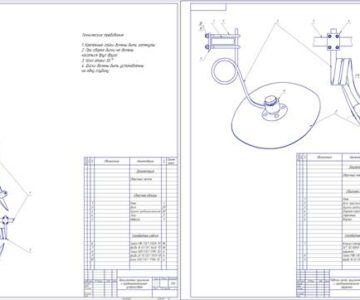

Деталировка

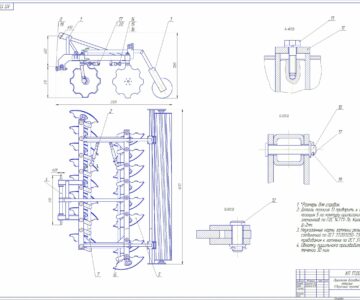

Каток Сборочный чертеж
Рама Сборочный чертеж
Навесное устройство Сборочный чертеж

Лущильники дисковые тяжелые ЛДТ-3,5 технические характеристики:
Агрегатируется с тракторами, кл - 0,2
Тип - навесной
Производительность, га/ч - 3,2-3,6
Рабочая ширина захвата, м - 3,5
Рабочая скорость, км/ч - 6-12
Глубина обработки, мм - 16
Габаритные размеры в рабочем положении, мм - 2220*3500*1210
Масса, кг - 1200



Дата
29.06.2016
Язык
Русский
Состав
Сборочный чертеж (СБ), Деталировка, Спецификаций нет.
Софт
AutoCAD, DWG Как открыть?
Содержимое архива
  • Дисковая секция.dwg
  • Внешний вид.dwg
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы

Еще чертежи и проекты по этой теме:

Комментарии 4
user-avatar
06.04.2020 в 17:48

можно ли на компасе открыть?

user-avatar
Андрей Модератор
06.04.2020 в 18:03

можно. компас открывает файлы автокада. но бывает иногда не совсем корректно

user-avatar
06.04.2020 в 18:28

можете пжл отправить как компас? он скачался как DWG и никак не могу открыть(

user-avatar
06.04.2020 в 20:36

1. Извлеките файлы из архива в папку.
2. Запустите компас
3. Нажмите файл - открыть - укажите путь к файлам
4. Все!

Файлы изначально выполнены в AutoCAD, но компас их открывает без проблем.
