Механизация приготовления кормов с разработкой шнекового устройства для промывки корнеклубнеплодов

КГСХА
Кафедра Эл.СХП
Дипломный проект по дисциплине механизация животноводства
На тему Механизация приготовления кормов с разработкой шнекового устройства для промывки корнеклубнеплодов
Казань 2012

В ходе производства и приготовления кормов большое значение имеет использование различных кормовых смесей с применением в качестве компонента кормовых корнеклубнеплодов. Корнеклубнеплоды повышают продуктивность сельскохозяйственных животных, так как содержат много витаминов, сахара, микроэлементов.
Однако, как правило, доля кормовых клубнеплодов в суточном рационе коров не превышает нескольких килограммов из-за ограниченных запасов их на ферме, так как они требуют больших затрат труда при заготовке и подготовке к скармливанию.
Одной из основных операций при подготовке кормовых клубнеплодов к скармливанию является очистка их от почвы. Загрязнённость клубнеплодов, достигает до 28 %.
В кормоцехах в линии подготовки клубнеплодов предусматривают мойку. С применяемые существующие конструкции для очистки корнеклубнеплодов имеют сложности по качеству очистки продукта, конструкции и ненадежностью в работе.
Целью нашей работы стало повышение эффективности очистки корнеклубнеплодов.
На листе №1 изображен план подсобного хозяйства ЗАО «ВОСТОК – ЗЕРНОПРОДУКТ». Где мы видим размещение 2-х коровников на 600 голов, 2-х телятников на 120 голов и подсобные помещения комплекса.
Применяемая технологическая линия приготовления кормов представлена на листе №2. В линии, в процессе мойки корнеплодов применяется конструкция машины ИКМ-5, которая не отвечает зоотехническим требованиям т.к. качество продукта на выходе очень низкое и имеются большие потери корнеклубнеплодов.
Поэтому доработав все недостатки линии отчистки, предлагаем свою технологическую схему очистки корнеплодов, которая представлена на листе №3.
Данная линия предусматривает очистку кормовой массы как с применением воды под давлением, так и пара (если имеются в хозяйстве парообразователи, а в хозяйстве имеются).
На 4-м листе приведена классификация машин для мойки корнеклубнеплодов. Машины бывают:
1. Ротационные,
2. Вальцовые,
3. Решетчатый грохот,
4. Шнековые,
5. Прутковый элеватор,
6. Прутковый барабан,
7. Прутковый диск.
Существующие конструкции очистителей корнеклубнеплодов приведены на листе №5. В настоящее время, в хозяйствах применяемы конструкции или морально устарели, либо не отвечают зоотехническим требованиям кормопроизводства.

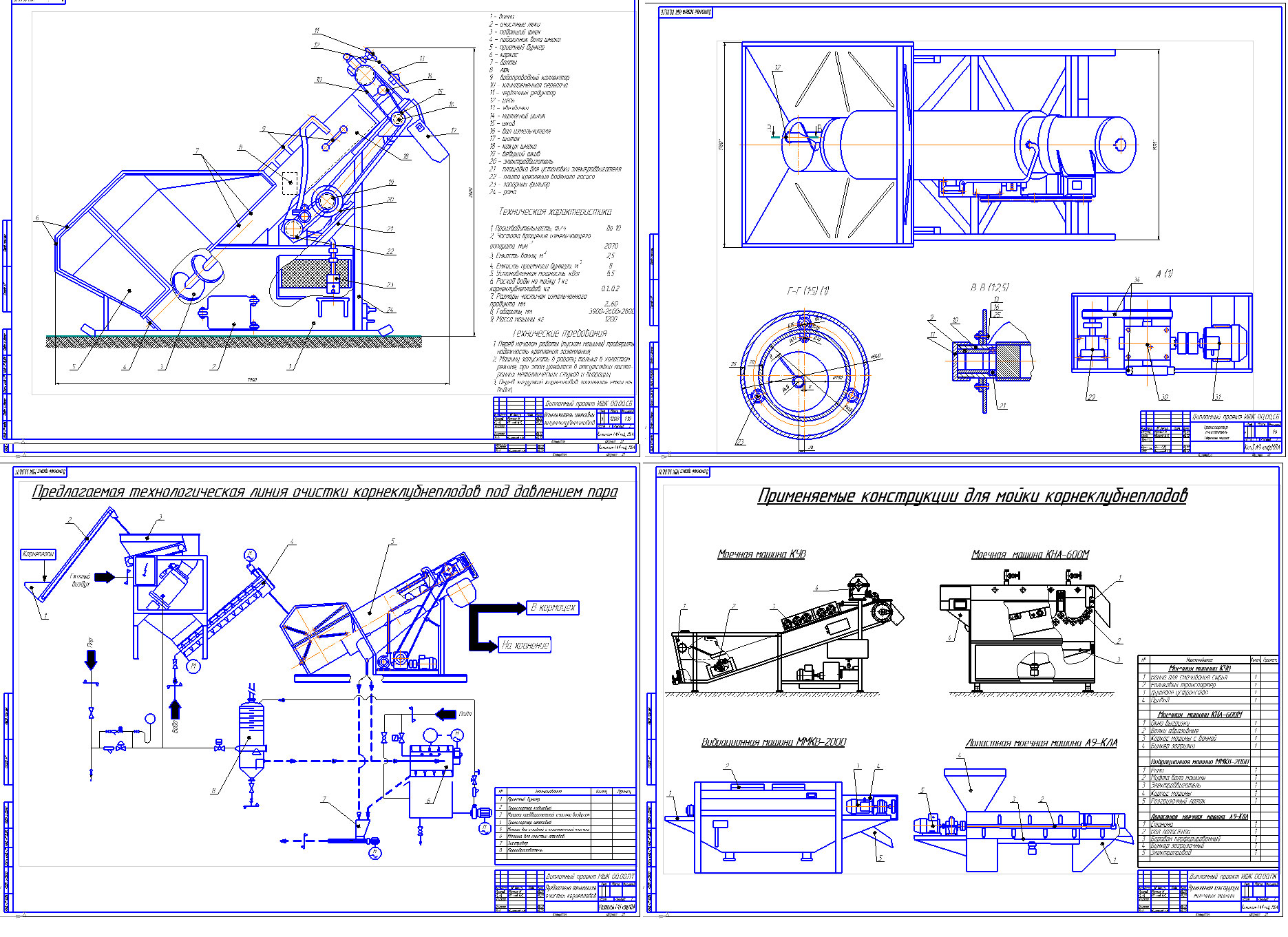

На листах 6, 7, 8 представлены конструктивные чертеж предлагаемой конструкции. На сегодняшний день еще слабо решены вопросы механизации очистки и мойки. Существующие конструкции машин и агрегатов имеют низкую пропускную способность или имеют несовершенство рабочего процесса мойки, которое сопровождается большими производственными затратами.
Предлагаем конструкция машины шнекового типа, лишена этих недостатков.

Моечная машина работает следующим образом:
Материал, попадая в бункер, увлекается при помощи шнека в рабочую камеру. Продукт в камере при помощи эксцентрикового шнека частично очищается от грязи за счет трения и сортируется на фракции. После, корнеплоды, попадая в зону форсунок, окончательно очищаются при помощи сильной струи. Загрязненная вода и малые частицы примесей растекаются через воронку. Напор в форсунках создается за счет работы центробежного насоса. Частота вращения шнека регулируется редуктором.
На листе №9 представлены сравнительные технико- экономические показатели конструкции и проекта. Годовая экономия от внедрения конструкции составляет 177882,8 рублей, от проекта 173062,8 рублей срок окупаемости конструкции и проекта менее 2 лет.
В результате внедрения конструкции влажной очистки корнеклубнеплодов шнекового типа в линию приготовления кормов для животных позволяет сократить время приготовления, повысить качество процесса обработки материала, повысить производительность всей технологической линии приготовления кормов, сократить энергетические затраты.

Техническая характеристика
1. Производительность, тч до 10
2. Частота вращения измельчающего аппарата, мин 2070
3. Емкость ванны, м 2,5
4. Емкость приемного бункера, м 8
5. Установленная мощность, кВт 8,5
6. Расход воды на мойку 1 кг корнеклубнеплодов, кг 0,1...0,2
7. Размеры частичек измельченного продукта, мм 2...60
8. Габариты, мм 3900 2600 2800
9. Масса машины, кг 1200

Состав: Генеральный план, Экономика, Применяемые конструкции, моечных машин, Предлагаема технология очистки корнеплодов, Основные типы очистителей, Измельчитель шнековый корнеклубнеплодов, Технологическая линия приготовления кормов, Кормоприготовительный цех, Транспортер-очиститель, Деталировка, ПЗ Язык документа

Софт: КОМПАС-3D 13

Файлы:

Каталог / Сельское хозяйство / Механизация сельского хозяйства / Механизация приготовления кормов с разработкой шнекового устройства для промывки корнеклубнеплодов

Муллин Игорь\http.docx
Муллин Игорь\ПЗ\2.docx
Муллин Игорь\ПЗ\4 БЕЗОПАСНОСТЬ
Муллин Игорь\ПЗ\БИБЛИОГРАФИЧЕСКИЙ СПИСОК.doc
Муллин Игорь\ПЗ\ВВЕДЕНИЕ.docx
Муллин Игорь\ПЗ\ВЫВОДЫ.doc
Муллин Игорь\ПЗ\Экономика.doc
Муллин Игорь\Чертежи\Генеральный план.cdw
㫫 \⥦\-5.cdw
Муллин Игорь\Чертежи\Кормоцех.CDW
Муллин Игорь\Чертежи\Основные типы очистителей.cdw
Муллин Игорь\Чертежи\Предлагаемая техн.линия.cdw
Муллин Игорь\Чертежи\применянмые конструкции.cdw
Муллин Игорь\Чертежи\технологическая линия.cdw
Муллин Игорь\Чертежи\Экономика А-1.cdw
Муллин Игорь\ПЗ
Муллин Игорь\Чертежи
Муллин Игорь
Муллин Игорь\ПЗ\3. КОНСТР.docx
Муллин Игорь\ПЗ\5.Экология.docx
Муллин Игорь\ПЗ\Анализ хоз деятельности.doc
Муллин Игорь\ПЗ\АННОТАЦИЯ+СОДЕРЖАНИЕ.doc
Муллин Игорь\ПЗ\ДОКЛАД.doc
Муллин Игорь\ПЗ\Обложка.doc
Муллин Игорь\ПЗ\ОТЗЫВ.doc
Муллин Игорь\Фрагмент 2.frw
Муллин Игорь\Фрагмент 3.frw
Муллин Игорь\Фрагмент 4.frw
Муллин Игорь\Фрагмент.frw
Муллин Игорь\Чертежи\КЧ\ДТ\Втулка
Муллин Игорь\Чертежи\КЧ\ДТ\Корпус
㫫 \⥦\\\ (3).cdw
Муллин Игорь\Чертежи\КЧ\ДТ\Рама.А(4).cdw
Муллин Игорь\Чертежи\КЧ\ДТ\Распылитель
Муллин Игорь\Чертежи\КЧ\ДТ\Спецификация
Муллин Игорь\Чертежи\КЧ\ДТ\Стакан
Муллин Игорь\Чертежи\КЧ\СБ-2.cdw
Муллин Игорь\Чертежи\КЧ\Спец2.cdw
Муллин Игорь\Чертежи\КЧ\Специфик 1.cdw
Муллин Игорь\Чертежи\КЧ\ДТ
Муллин Игорь\Чертежи\КЧ
