Конкурс асов 3D-моделирования

«Механизация процесса удаления навоза на ферме крупного рогатого скота»

Вятская государственная сельскохозяйственная академия
Кафедра технологического и энергетического оборудования
Выпускная квалификационная работа
На тему: «Механизация процесса удаления навоза на ферме крупного рогатого скота»
Киров 2019

Выпускная квалификационная работа содержит 70 страниц расчётно-пояснительной записки и 6 листов графического материала формата А1. Исходные данные даны по примерным показателям для условий Кировской области, расчёты приведены в виде таблиц, находящихся в работе. Текст записки сопровождается рисунками.
В ВКР дается обзор и анализ существующих способов уборки навоза и его переработки и выбор технологии уборки. Проведен технологический расчет и составлен график работы и загрузки оборудования.
Конструкторская разработка включает технологический, кинематический, энергетический, прочностные расчеты.
В ВКР освещены вопросы безопасности жизнедеятельности и экологической безопасности, где представлены меры безопасности при работе на машинах, экологически чистые способы работы, а также проведен расчет технико-экономических показателей.
Содержание

Аннотация 7
Введение 8
1 Состояние вопроса, анализ и задачи выпускной квалификационной работы (ВКР) 11
1.1 Механизация удаления навоза из помещений 11
1.1.1 Мобильные средства 11
1.1.2 Стационарные установки 12
1.1.3 Гидравлические системы удаления навоза 15
1.1.4 Транспортировка навоза из животноводческих помещений в навозохранилища 17
1.2 Подготовка навоза к использованию 18
1.2.1 Обработка неразделенного бесподстилочного навоза 19
1.2.2 Обработка бесподстилочного навоза с разделением его на жидкую и твердую фракции 20
1.2.3 Обеззараживание жидкого навоза 22
2 Расчетно-технологическая часть ВКР 25
2.1 Технологический расчет и выбор машин и оборудования 25
2.2 Составление графика согласования работы оборудования и потребления энергии 28
2.3 Транспортировка навоза и помета от животноводческих помещений к местам обработки и использования 30
2.4 Расчет вместимости навозоприемника и навозохранилища 31
3 Конструкторская разработка 34
3 Анализ конструкций 34
3.2 Краткое описание шнекового навозного транспортера 35
3.3 Технические расчеты шнекового транспортера 36
3.3.1 Технологический расчет транспортера 36
3.3.2 Расчет вала винта 39
3.3.3 Расчет цепной передачи 41
3.3.4 Расчёт подшипников 44
3.3.5 Расчет вала передней опоры 46
4 Производственная и экологическая безопасность 49
4.1 Безопасность жизнедеятельности 49
4.1.1 Актуальность темы 49
4.1.2 Расчет заземления 50
4.1.3 Требования безопасности при работе с навозоуборочным транспортером 52
4.1.3.1 Общие требования безопасности 52
4.1.3.2 Требования безопасности перед началом работы 53
4.1.3.3 Требования безопасности во время работы 53
4.1.3.4 Требования безопасности в аварийных ситуациях 54
4.1.3.5 Требования безопасности по окончании работы 54
4.1.4 Производственная гимнастика 54
4.2 Экологическая безопасность 55
4.2.1 Актуальность темы для инженера 55
4.2.2 Экологическое описание конструкторской разработки 57
5 Технико-экономические показатели 59
5.1 Технико-экономические показатели конструкторской разработки 59
5.2 Технико-экономические показатели проекта 66
Заключение 68
Список литературы 69
Исходные данные к ВКР
1. Постановления, указы, распоряжения по развитию сельского хозяйства и механизации животноводства;
2. Годовые отчеты и планы хозяйства за 3 года;
3. Инженерно – техническая литература;
4. Передовой опыт в стране.

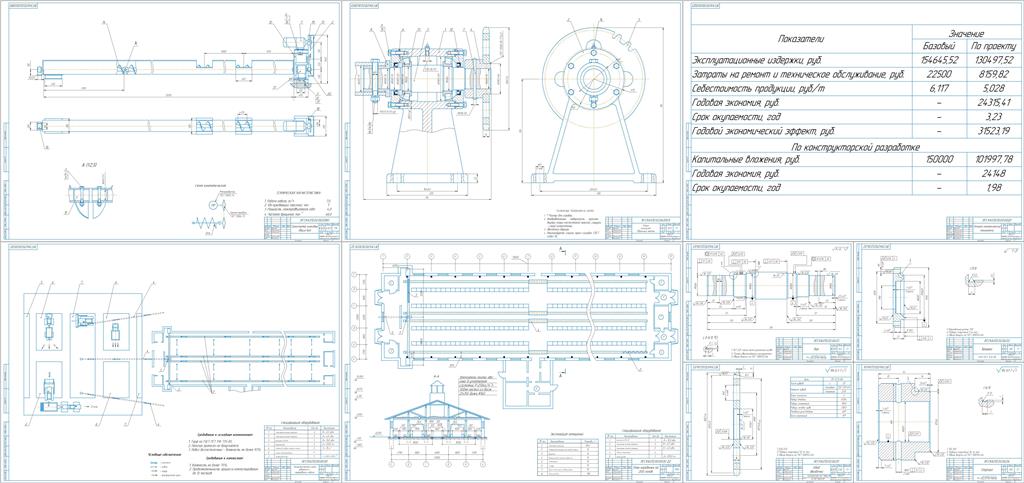

Состав: Технологическая схема (ТС), План коровника (строительный чертеж), Транспортер винтовой (ВО), Опора начальная (СБ), Экономика (таблица), Деталировка (Вал, Крышка, Обод звёздочки, Ступица), Спецификация, ведомость ВКР, ПЗ Язык документа

Софт: КОМПАС-3D 13SP2

Файлы:

Каталог / Сельское хозяйство / Механизация сельского хозяйства / «Механизация процесса удаления навоза на ферме крупного рогатого скота»

№1006/Ведомость ДП.doc
№1006/Задание.doc
№1006/Отчет по практие.pdf
№1006/Практика.doc
№1006/титульный ТЭО.doc
№1006/Чертежи/
№1006/Чертежи/Лист 1. Тех схема.cdw
№1006/Чертежи/Лист 2. План коровника.cdw
№1006/Чертежи/Лист 3. Транспортер винтовой (ВО).cdw
№1006/Чертежи/Лист 4. Опора начальная (СБ).cdw
№1006/Чертежи/Лист 5 - Деталировка/
№1006/Чертежи/Лист 5 - Деталировка/Вал.cdw
№1006/Чертежи/Лист 5 - Деталировка/Крышка.cdw
№1006/Чертежи/Лист 5 - Деталировка/Обод звездочки.cdw
№1006/Чертежи/Лист 5 - Деталировка/Ступица.cdw
№1006/Чертежи/Лист 6. Экономика.cdw
№1006/Чертежи/Спец/
№1006/Чертежи/Спец/1-СП ВО.DOC
№1006/Чертежи/Спец/2-С-1.cdw
№1006/Чертежи/Спец/2-С-1.cdw.bak
№1006/Экономика+ПЗ.doc
