Алтайский государственный аграрный университет, схм, схм,
Курсовая работа
Тема: Механизация внесения минеральных удобрений
, 2013
Задача предлагаемой конструкции - обеспечение равномерности подачи удобрения на диски, сохранения фрагментарности удобрений, исключения пересечения, столкновения потоков, сходящих с лопаток дисков удобрений, и за этот счет повышение равномерности распределения удобрений по поверхности поля.
ВВЕДЕНИЕ 3
1. АНАЛИЗ СУЩЕСТВУЮЩИХ СПОСОБОВ И АППАРАТОВ ДЛЯ ВНЕСЕНИЯ МИНЕРАЛЬНЫХ УДОБРЕНИЙ 4
1.1. Способы внесения удобрений 4
1.2. Анализ исследований процессов дозирования и подачи материала 5
3. Анализ существующих отечественных и зарубежных машин для разбрасывания минеральных удобрений 11
4. ПАТЕНТНЫЙ ОБЗОР РАЗБРАСЫВАТЕЛЕЙ МИНЕРАЛЬНЫХ УДОБРЕНИЙ 15
5. Описание предлагаемого разбрасывателя минеральных удобрений 26
6. Расчет основных параметров разбрасывателя минеральных удобрений 31
Литература 35
Автор просто перефразировал патент
РАЗБРАСЫВАТЕЛЬ МИНЕРАЛЬНЫХ УДОБРЕНИЙ патент №2323563 34 стр.

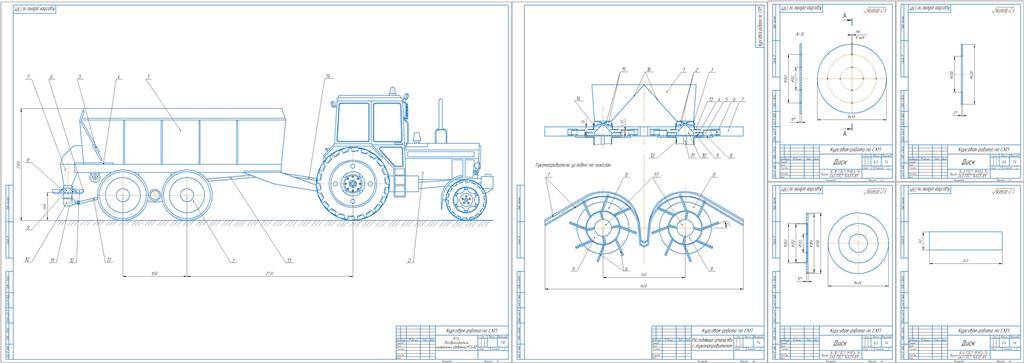

Добавили содержание в описание и вывели все чертежи на предпросмотр
Как вы решили поставленные задачи ? Что конкретно Вы изменили в конструкции? Просто перед скачиванием хочется узнать.
И сколько страниц в данной курсовой работе? Заранее спасибо за ответ.

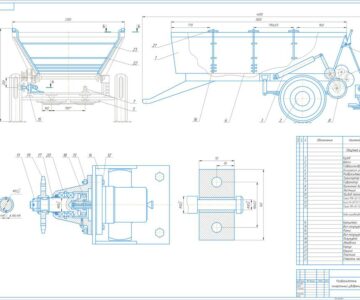

Для выполнения указанной задачи предлагается разбрасыватель минеральных удобрений, включающий кузов, ходовую систему, привод рабочих органов, транспортер, рассеивающие устройства, туконаправитель, гидравлическую систему, при этом рассеивающие устройства выполнены в виде концентрично установленных двух, вращающихся в одном направлении, дисков с лопатками, при этом лопатки наружного диска снабжены удлинителями, повторяющими форму лопатки и позволяющими увеличить длину лопатки на 1/3 ее длины в зависимости от выбранной ширины разбрасывания удобрений; привод рассеивающих устройств осуществляют от вала отбора мощности трактора через трансмиссию и редукторы, причем рассеивающие устройства установлены с возможностью вращения от центра разбрасывателя к его внешней стороне; рассеивающие устройства имеют защитно-ограничительный кожух, который смонтирован на кузове разбрасывателя с возможностью продольного перемещения на величину изменения удлинителем длины лопатки наружного диска;
