Механизация возделывания сахарной свеклы с разработкой плуга для гладкой пахоты

Казанский государственный аграрный университет
Институт механизации и технического сервиса
Специальность механизация сельского хозяйства
Кафедра сельскохозяйственных машин
ДИПЛОМНЫЙ ПРОЕКТ
Тема: Механизация возделывания сахарной свеклы в ООО «Коммуна»
Буинского района РТ с разработкой плуга для гладкой пахоты
Казань 2011

Дипломный проект состоит из пояснительной записки и графической части на 9 листах формата А1.
Записка состоит из введения, шести разделов, выводов и включает рисунки, таблицы. Список использованной литературы содержит 28 наименований.
В первой главе дан анализ производственно-финансовой деятельности предприятия, структуры управления и организации производства. Также проведено обоснование темы и задачи дипломного проекта.
Во второй главе рассмотрены технологические основы возделывания сахарной свеклы и предъявляемые агротехнические требования к вспашке, а также приведены технологические расчеты.
В третьей главе проведен анализ существующих конструкций плугов для гладкой пахоты и обоснование схемы новой конструкции, расчет деталей и узлов конструкции.
В четвертом разделе разработаны мероприятия по технике безопасности и безопасности жизнедеятельности.
В пятом разделе рассмотрена экологическая безопасность.
В шестом разделе дано экономическое обоснование проектируемых мероприятий и конструкции.
Записка завершается выводами и предложениями.

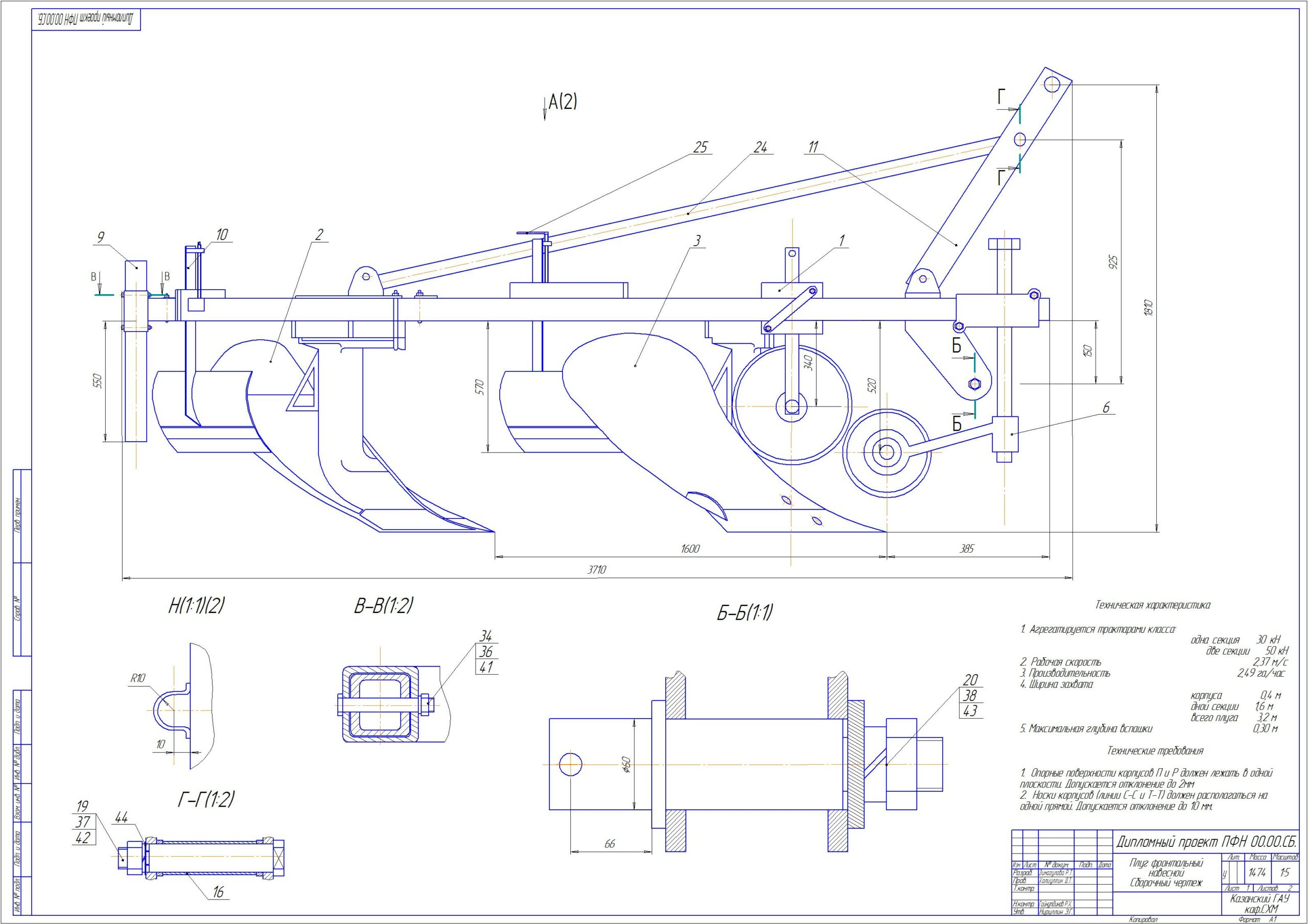

Техническая характеристика плуг фронтальный навесной
1.Агрегатируется трактарами класса: одна секция 30 кН две секции 50 кН
2.Рабочая скорость 2,37 м/с
3. Производительность 2,49 га/час
4. Ширина захвата
корпуса 0,4 м
дной секции 1,6 м
всего плуга 3,2 м
5. Максимальная глубина вспашки 0,30 м

Состав: лист АХД , существующая технологическая карта на возделывание (СТК), предлагаемая технологическая карта на возделывание (ПТК), анализ существующих плугов (СП), Плуг для гладкой пахоты (ВО), Сталкиватель (СБ), деталировка (направляющая, винт, стойка, отвал), Операционно-технологическая карта на вспашку (ОТК), ТЭП, Спецификации, ПЗ, доклад и отзыв Язык документа

Софт: КОМПАС-3D 13

Сайт: www

Файлы:

Каталог / Сельское хозяйство / Механизация сельского хозяйства / Механизация возделывания сахарной свеклы с разработкой плуга для гладкой пахоты

Механизация возделывания сахарной свеклы с разработкой плуга для гладкой пахоты/
Механизация возделывания сахарной свеклы с разработкой плуга для гладкой пахоты/ГЧ Регина/
Механизация возделывания сахарной свеклы с разработкой плуга для гладкой пахоты/ГЧ Регина/А1 Вид с боку.cdw
Механизация возделывания сахарной свеклы с разработкой плуга для гладкой пахоты/ГЧ Регина/А1 вид с верху Лист2.cdw
Механизация возделывания сахарной свеклы с разработкой плуга для гладкой пахоты/ГЧ Регина/А1 ОТК на вспашку.cdw
Механизация возделывания сахарной свеклы с разработкой плуга для гладкой пахоты/ГЧ Регина/А1 Сущ. конструкции.cdw
Механизация возделывания сахарной свеклы с разработкой плуга для гладкой пахоты/ГЧ Регина/А1 Сущ. технологическая карта.cdw
Механизация возделывания сахарной свеклы с разработкой плуга для гладкой пахоты/ГЧ Регина/А1 технологическая карта Регина.cdw
Механизация возделывания сахарной свеклы с разработкой плуга для гладкой пахоты/ГЧ Регина/А1 ТЭП Регина.cdw
Механизация возделывания сахарной свеклы с разработкой плуга для гладкой пахоты/ГЧ Регина/А3 Направляющая.cdw
Механизация возделывания сахарной свеклы с разработкой плуга для гладкой пахоты/ГЧ Регина/А3 Сталкиватель сб..cdw
Механизация возделывания сахарной свеклы с разработкой плуга для гладкой пахоты/ГЧ Регина/А4 Винт ходовой.cdw
Механизация возделывания сахарной свеклы с разработкой плуга для гладкой пахоты/ГЧ Регина/А4 Гайка.cdw
Механизация возделывания сахарной свеклы с разработкой плуга для гладкой пахоты/ГЧ Регина/А4 Отвал.cdw
Механизация возделывания сахарной свеклы с разработкой плуга для гладкой пахоты/ГЧ Регина/А4 Стойка.cdw
Механизация возделывания сахарной свеклы с разработкой плуга для гладкой пахоты/ГЧ Регина/АХД Регина.cdw
Механизация возделывания сахарной свеклы с разработкой плуга для гладкой пахоты/ГЧ Регина/Спецификация ПФН общ.вид.spw
Механизация возделывания сахарной свеклы с разработкой плуга для гладкой пахоты/ГЧ Регина/Спецификация Сталкиватель.spw
Механизация возделывания сахарной свеклы с разработкой плуга для гладкой пахоты/ПЗ Регина (готов)/
Механизация возделывания сахарной свеклы с разработкой плуга для гладкой пахоты/ПЗ Регина (готов)/1 Обоснование проекта (Регина).doc
Механизация возделывания сахарной свеклы с разработкой плуга для гладкой пахоты/ПЗ Регина (готов)/2 ТЕХНОЛОГИЧЕСКАЯ ЧАСТЬ Регина.docx
Механизация возделывания сахарной свеклы с разработкой плуга для гладкой пахоты/ПЗ Регина (готов)/3 Конструктивка ( в рамке) Регина.doc
Механизация возделывания сахарной свеклы с разработкой плуга для гладкой пахоты/ПЗ Регина (готов)/4 БЕЗОПАСНОСТЬ ЖИЗНЕДЕЯТЕЛЬНОСТИ НА ПРОИЗВОДСТВЕ.docx
Механизация возделывания сахарной свеклы с разработкой плуга для гладкой пахоты/ПЗ Регина (готов)/5 ЭКОЛОГИЧЕСКАЯ ЧАСТЬ.docx
Механизация возделывания сахарной свеклы с разработкой плуга для гладкой пахоты/ПЗ Регина (готов)/6 ЭКОНОМИЧЕСКАЯ ЧАСТЬ Регина (готов).docx
Механизация возделывания сахарной свеклы с разработкой плуга для гладкой пахоты/ПЗ Регина (готов)/АННОТАЦИЯ Регина.doc
Механизация возделывания сахарной свеклы с разработкой плуга для гладкой пахоты/ПЗ Регина (готов)/Введение.docx
Механизация возделывания сахарной свеклы с разработкой плуга для гладкой пахоты/ПЗ Регина (готов)/ВЫВОДЫ И ПРЕДЛОЖЕНИЯ.docx
Механизация возделывания сахарной свеклы с разработкой плуга для гладкой пахоты/ПЗ Регина (готов)/Доклад Регина.doc
Механизация возделывания сахарной свеклы с разработкой плуга для гладкой пахоты/ПЗ Регина (готов)/Обложка к ДП Регина..doc
Механизация возделывания сахарной свеклы с разработкой плуга для гладкой пахоты/ПЗ Регина (готов)/ОТЗЫВ Регина.docx
Механизация возделывания сахарной свеклы с разработкой плуга для гладкой пахоты/ПЗ Регина (готов)/Содержание.docx
Механизация возделывания сахарной свеклы с разработкой плуга для гладкой пахоты/ПЗ Регина (готов)/СПИСОК ИСПОЛЬЗОВАННОЙ ЛИТЕРАТУРЫ.docx
