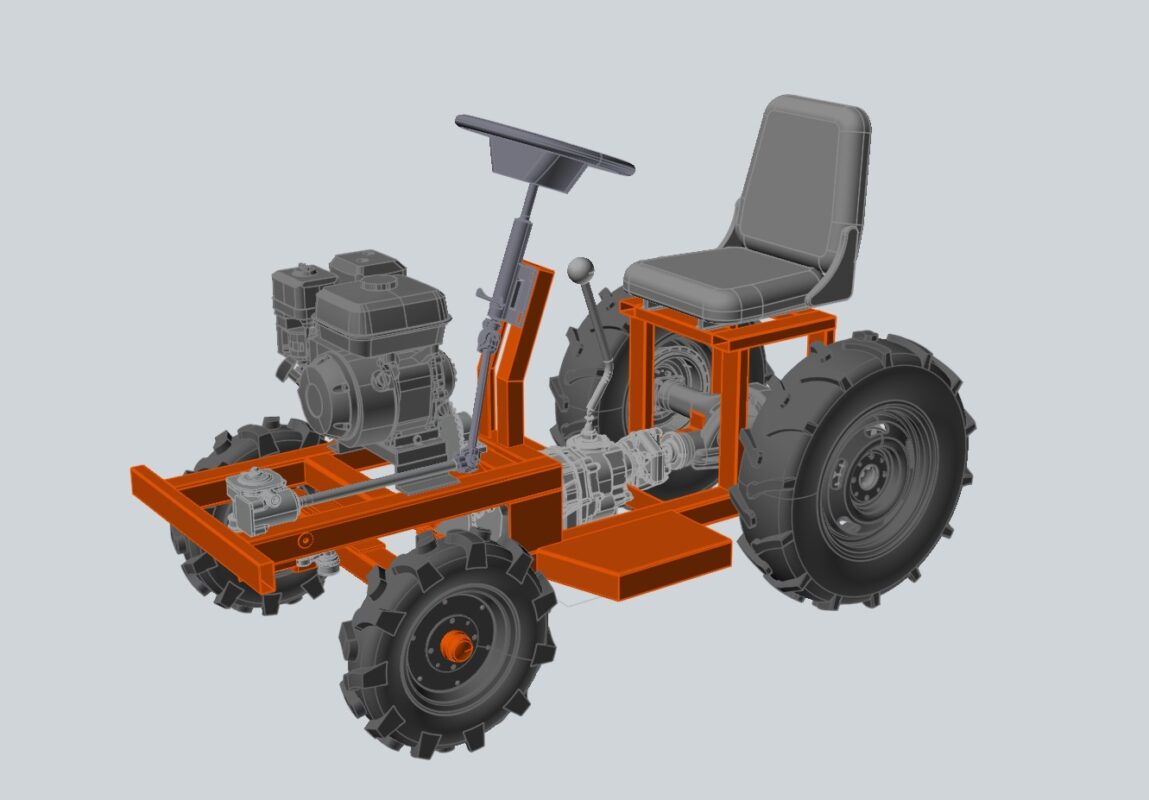

Минитрактор из стандартного металлопроката и комплектующих. Использованы детали автомобиля ваз. Задний мост укорочен до колеи 700 мм и развернут на 5 градусов относительно горизонта, сошка рулевого редуктора перевернута( сточены шлиц и ограничители). Колокол кпп обрезан. Детали имеют небольшие различия от оригиналов ( уточняйте посадочные места на ваших запчастях), но основные базовые размеры сохранены. Педали управления и тормозная система не показаны. Цилиндр сцепления использован как тормозной цилиндр .Идея принадлежит Евгению Пермякову (видео на ютуб)
- Главная -
- Чертежи -
- Сельское хозяйство -
- Механизация сельского хозяйства -
- Минитрактор из стандартного металлопроката
Минитрактор из стандартного металлопроката
0
2
61
0
1
700
Сообщить о проблеме
Автор
Fomeech
Дата
30.08.2026
Язык
Русский
Состав
3D модель
Софт
Moi3D 4
Отзывов пока нет
Содержимое архива
-
минитрактор.3dm
-
минитрактор.stp
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
Еще чертежи и проекты по этой теме:
Илья Макушин
Иван Дубровин
Отзывов пока нет
Чтобы оставить отзыв, необходимо войти
Войти с помощью:
Используя функцию входа через сторонние сервисы, Вы соглашаетесь на обработку персональных данных в соответствии с Политикой конфиденциальности
Рулевой карданчик неправильно сделан. У него должны быть одинаковые углы изгиба на обоих шарнирах. У автора он тоже неправильный - примерно 35-40° снизу и градусов 10-20 сверху, из-за этого будет неравномерное вращение руля относительно положения колёс. А у вас верхний шарнир почти прямой, а нижний почти под 90 градусов загнут. Кардан с таким большим углом изгиба вообще работать не будет.
Спасибо за совет. Автор подтачивает шарнир для большего угла работы кардана. Постараюсь переработать узел .В данном исполнении вся конструкция удлиняет переднюю часть рамы к тому же.
